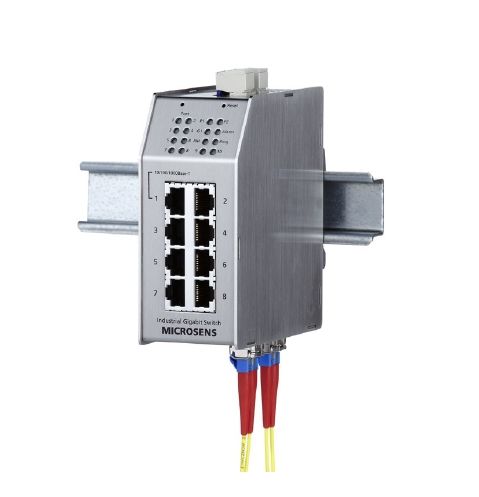

Microsens Profi Line Switch industrial Gigabit, PoE, 1x 10/100/1000Base-T, 7x10/100Base-TX, 3x SFP, MS650869PM-48

Microsens Profi Line Switch industrial Gigabit, PoE, 1x 10/100/1000Base-T, 7x10/100Base-TX, 3x SFP, MS650869PM-48

Gigabit Ethernet Industrie Switch für Ringschaltung mit PoE

1x 10/100/1000Base-T, 7x 10/100Base-TX,

3x SFP 100/1000Base-X

erweiterter Temp.bereich: -40° ... 70°



3x SFP, 8x RJ-45 mit PoE, 2x Stromversorgungv
Der 10-Port GbE Industrial Profi Line Ring Switch von MICROSENS ist eine vielseitige und robuste Lösung für anspruchsvolle Netzwerkumgebungen. Mit seiner kompakten Bauweise und optionaler Power-over-Ethernet (PoE) Unterstützung eignet sich der Switch ideal für Anwendungen wie Videoüberwachung, großflächige WLAN-Ausleuchtungen oder industrielle Steuerungsnetzwerke. Der Switch ermöglicht eine zuverlässige, ausfallsichere und fernadministrierbare Kommunikation.

Dank seiner Unterstützung für sternförmige, verkettete und Ringtopologien bietet der Switch hohe Flexibilität. Die integrierte Ringtopologie-Funktionalität sorgt dafür, dass im Falle eines Segmentausfalls die Netzwerkverbindung innerhalb von weniger als 50 Millisekunden wiederhergestellt wird. Darüber hinaus verfügt das Gerät über zwei redundante Netzteile, die eine stabile Stromversorgung garantieren.

Die optionale PoE-Funktion nach IEEE 802.3af ermöglicht die Versorgung von Endgeräten ohne zusätzliche Netzteile, was insbesondere bei Kameras, WLAN-Access-Points und Sensoren nützlich ist. Für spezielle Anwendungen ist eine Variante mit erweiterten Zertifizierungen, beispielsweise für den Schienenverkehr (EN50121) oder Umspannwerke (IEC61850), erhältlich.

Technische Daten:

Typ:

• Gigabit Ethernet Switch (Layer 2+), IEEE 802.3-konform

Leistung:

• Switching-Kapazität: Full wire-speed, non-blocking
• MAC-Adressen: 8.192 (automatisches Lernen und Altern)

Betriebsbedingungen:

• Betriebstemperatur: -20 °C bis +60 °C (Standardmodelle)
• Betriebstemperatur: -40 °C bis +75 °C (erweiterte Modelle)
• Luftfeuchtigkeit: 5–90 %, nicht kondensierend
• Lagerungstemperatur: -40 °C bis +85 °C

Anschlüsse:

• Lokale Ports:
- 7x 10/100TX Fast Ethernet (RJ-45)
- 1x 10/100/1000Base-T (Combo-Port, nur bei SFP-Varianten)

• Uplinks:
- 2x 100/1000Base-X (SFP, Multimode oder Monomode)
- 1x zusätzlicher Combo-Port (1000Base-X oder 10/100/1000Base-T)

• Kabellängen:
- Twisted Pair: max. 100 m
- Glasfaser Multimode: max. 500 m (62,5 µm) oder 550 m (50 µm)
- Glasfaser Monomode: max. 10 km (9 µm)


Power-over-Ethernet (PoE):

• IEEE 802.3af (nur PM-Modelle)
• Leistung: max. 15,4 W/Port, insgesamt max. 65 W

Stromversorgung:

• Standardmodelle: 24 V DC, typ. Leistungsaufnahme 8 W
• PoE-Modelle: 48 V DC, typ. Leistungsaufnahme 8 W (ohne PoE), max. 65 W (inkl. PoE)
• Redundante Stromversorgung: 2x 2-polige Schraubklemmen

Management:

• Unterstützt IPv4/IPv6 Dual Stack
• Web-Manager (HTTP/HTTPS), Telnet, SSH, SNMP v1/v2c/v3
• Automatisierbare CLI-Scripting-Funktionen
• Speicherbare Konfigurationen auf optionaler SMC-Karte

Mechanik:

• Abmessungen: 50 x 116 x 108 mm (B x H x T)
• Gewicht: 748 g
• Schutzklasse: IP30
• Montage: DIN-Schienenmontage gemäß DIN EN 50 022

Zertifizierungen:

• CE, EN60950-1, EN55022, EN55024
• Industrie: EN61000-6-2/-3/-4
• Spezialmodelle (B-Variante): EN50121, IEC61850

Besondere Funktionen:

• Ringtopologie mit <50 ms Umschaltzeit bei Segmentausfall
• Integrierter Alarmkontakt zur Überwachung des Gerätezustands
• Unterstützt redundante Spannungsversorgung

Lieferumfang:

• 1x Industrial Profi Line Switch
• 1x Schnellstartanleitung

Bestellinformationen:

• MS650869M-V2: 24 V DC, ohne PoE
• MS650869PM-48-V2: 48 V DC, mit PoE
• MS650869MX-V2: erweiterter Temperaturbereich, ohne PoE
• MS650869PMX-48-V2: erweiterter Temperaturbereich, mit PoE
• Weitere Varianten mit SMC oder festen optischen Ports verfügbar
