Microsens Netzteil Externes 48 VDC/1, 35 A 65 W, Ausgang (DC

Microsens Netzteil Externes 48 VDC/1, 35 A 65 W, Ausgang (DC

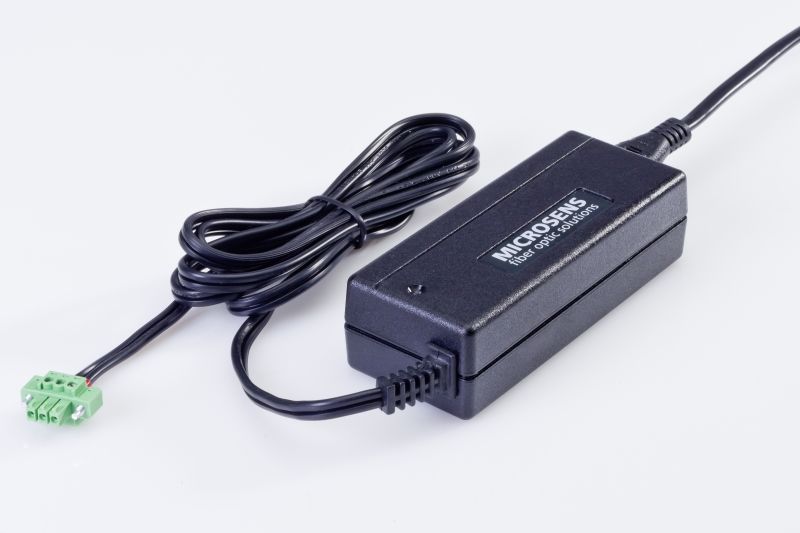

Externes Schaltnetzteil 65 W, 48 V DC / 1.35 A
schraubbarer Anschluss, Eingang (230VAC): KleingerätebuchseDie MICROSENS Schaltnetzteil-Serie bietet eine leistungsstarke und kompakte Stromversorgungslösung speziell für PoE+/++ Micro Switches und Desktop Switches mit IEEE 802.3af/at/bt PSE-Funktionalität. Mit einem breiten Portfolio an Varianten eignen sich die Schaltnetzteile ideal für verschiedene Einsatzbereiche, wie Arbeitsplätze, Kabelkanäle, Bodentanks und Hohlraumstrukturen. Dank ihres hohen Wirkungsgrades von über 90 % und einer robusten Bauweise sind sie perfekt für anspruchsvolle Netzwerkinfrastrukturen.

Eigenschaften:

• Allgemeine Merkmale:
- Kompatibel mit MICROSENS Micro Switches und Desktop Switches mit PoE PSE-Funktion
- Eingangsspannung: 115–230 VAC
- Ausgangsspannung: 54 VDC
- Hoher Wirkungsgrad (> 90 % bei Volllast)
- Überspannungs- und Überlastschutz
- Lüfterloser, geräuschloser Betrieb
- DC-Ausgangsanschluss: fest angeschlossenes Kabel mit Mini-Combicon-Stecker

• Varianten:
- Desktop-Netzteil (65 W, flexibel einsetzbar)
- Installationsnetzteil (65 W oder 150 W, für feste Installationen)
- Micro Power Supply (150 W, Snap-in-Montage im 45-mm-Raster)


Technische Daten:



• Netzteil-Eingang:
- Eingangsspannung: 115–230 VAC, 47–63 Hz
- Maximaler Eingangsstrom: 1,5 A
- Einschaltstrom: 60 A
- Erdung: Funktionserde, isoliert (je nach Variante durchgeschliffen)

• Netzteil-Ausgang:
- Ausgangsspannung: 54 VDC
- Ausgangsleistung: 65 W oder 150 W (variiert je nach Modell)
- Ausgangsstrom: 1,2 A (65 W) oder 2,8 A (150 W)
- Schutz: Überspannungsschutz, Restwelligkeit <200 mV

• Betriebsumgebung:
- Betriebstemperatur: 0 °C bis +50 °C
- Lagertemperatur: -40 °C bis +85 °C
- Luftfeuchtigkeit: 5–95 %, nicht kondensierend

• Mechanik:
- Abmessungen:
- Desktop-Netzteil: 135,3 x 42 x 30,5 mm
- Installationsnetzteil (65 W): 150 x 44 x 30 mm
- Micro Power Supply (150 W): 135 x 45 x 48 mm
- Gehäusematerial:
- Desktop/Installationsnetzteil: Kunststoff
- Micro Power Supply: Aluminium-Gehäusedeckel, Kunststoff-Unterteil
- Gewicht:
- Desktop-Netzteil: 235 g
- Installationsnetzteil: 335–415 g (je nach Variante)
- Micro Power Supply: 395 g


Anwendungsbereiche:



• Arbeitsplätze (Desktop-Varianten)
• Installationen in Kabelkanälen, Bodentanks, Unterputz- oder Aufputzstrukturen (Installationsnetzteil)
• Snap-in-Montage für Brüstungskanäle (Micro Power Supply)
• Ideal für PoE-gestützte FTTO-Netzwerke

Lieferumfang und Varianten:

• Desktop-Netzteil (65 W):
- Artikelnummer: MS700731
- Kompakt, mit Euro-8-Netzstecker

• Installationsnetzteil (65 W):
- Standardmodell: MS700741
- Varianten für C-Profil, WAGO- oder GST18-Stecker verfügbar

• Installationsnetzteil (150 W):
- Standardmodell: MS700742
- Varianten mit Montagerahmen für DIN- oder Kombischienen verfügbar

• Micro Power Supply (150 W):
- Artikelnummer: MS700751
- Snap-in-Montage, kompatibel mit gängigen Installationssystemen


Zubehör:



• Montageadapter:
- Frontrastender Adapter für Geräteeinbaukanäle (MS140078-F)
- Magnetadapter für flexible Positionierung (MS140078-MAG)
- Adapter für DIN- und Kombischienen (MS140078-UNI)

• Primäranschlussbuchsen:
- WAGO-WINSTA® MIDI Buchse (MS190261-M/-F)
- Wieland Gesis Verbindungsbuchse (MS190260-M/-F)


Anwendungsbeispiel:


Ein typisches Setup umfasst den Einbau eines Micro Power Supply in einen Desktop-Kanal mit 230-V-Steckdosen zur Versorgung eines MICROSENS Micro Switches. Die Snap-in-Montage erleichtert die Installation erheblich.


Normen:



• CE (EMV, LVD, RoHS)
• Sicherheit: EN 62368-1
• Störaussendung: EN 55032, EN 61000-3-2/3
• Störfestigkeit: EN 55024, incl. EN 61000-4-2/3/4/5/6/8/11
