PLANET IGS-10020HPT-U Industrial 8-Port GE PoE+ 2-Port SFP content_copy

PLANET IGS-10020HPT Serie – Industrieller Layer 3 Managed PoE+ Switch

Kompromisslose Leistung für intelligente industrielle Netzwerke

Die PLANET IGS-10020HPT-Serie vereint Hochleistungs-PoE+ mit intelligenter Netzwerktechnik in einem robusten IP30-Aluminiumgehäuse. Mit acht 10/100/1000BASE-T PoE+-Ports (IEEE 802.3af/at) und zwei 100/1000/2500BASE-X SFP-Slots ist dieser Switch ideal für intelligente Netzwerke in Industrieanlagen, Verkehrssystemen oder im Fahrzeugbereich. Die Unterstützung für redundante Ring-Topologien (G.8032 ERPS), Layer-3-Routing, Modbus TCP und ONVIF machen ihn zur Schaltzentrale für zuverlässige, sichere Daten- und Stromversorgung.

Neben seiner Fähigkeit zur Bereitstellung von bis zu 240 W PoE-Leistung punktet der Switch durch intelligente Funktionen wie PoE-Zeitpläne, PD-Alive-Check, automatische Neustarts und umfangreiche Netzwerküberwachungs- und Sicherheitsfeatures. Dank erweitertem Temperaturbereich (-40 bis 75 °C), DIN-Schienen- oder Wandmontage und e-Mark-Zertifizierung ist er auch für den mobilen Einsatz geeignet.

Technische Daten (Deutsch):

Physikalische Schnittstellen:

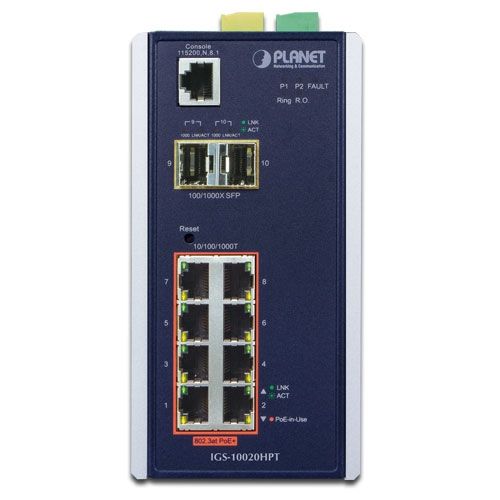

• 8 x 10/100/1000BASE-T RJ45 mit PoE+ (IEEE 802.3af/at)
• 2 x 100/1000/2500BASE-X SFP-Slots

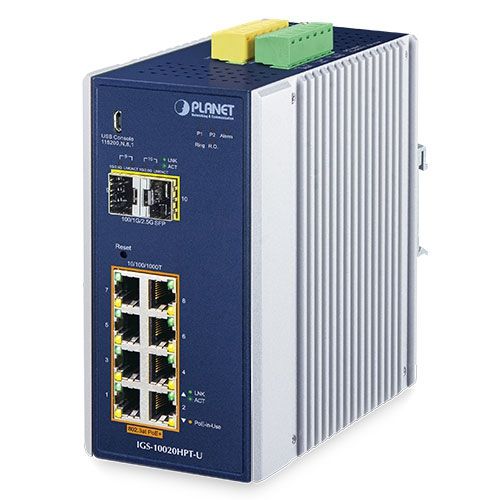

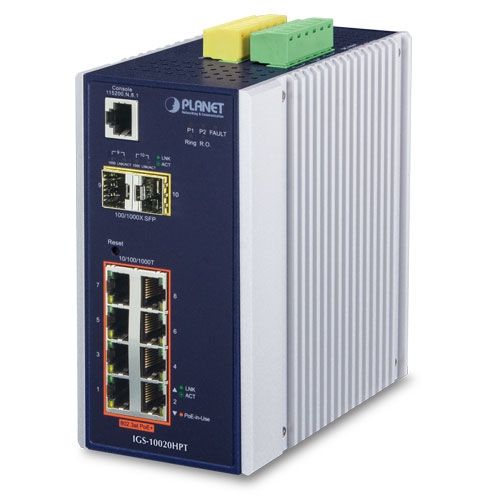

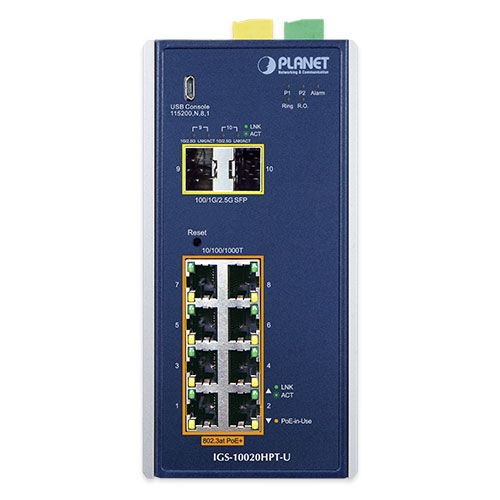

• 1 x RJ45-Konsole (IGS-10020HPT) oder 1 x USB-Konsole (IGS-10020HPT-U)

PoE-Funktion:

• PoE+ Leistung: bis zu 36 W pro Port, 240 W Gesamtbudget
• Erweiterter Modus: bis 200 m Reichweite
• Intelligente Funktionen: Zeitsteuerung, Alive-Check, PD-Erkennung, Statusmonitoring

Layer 2 & 3 Netzwerkfunktionen:

• VLANs: 4K, inkl. MAC-/Protokoll-/Voice-/Private VLAN, Q-in-Q
• QoS: 8 Warteschlangen, DSCP, 802.1p, Priorisierung
• IGMP/MLD Snooping, Multicast VLAN Registration
• Link Aggregation (LACP): 5 Gruppen à 10 Ports
• Layer-3 Routing: 32 statische IPv4/IPv6-Routen

Sicherheit & Management:

• Authentifizierung: IEEE 802.1X, MAC, RADIUS, TACACS+
• ACLs: IP-/MAC-basiert, ARP Inspection, DHCP Snooping, Source Guard
• Management: Web, Telnet, CLI, SNMP v1/v2c/v3, SSHv2, TLSv1.2
• Monitoring: SFP-DDM, Kabeldiagnose, Alarmrelais, DI/DO, E-Mail/Syslog

Gehäuse & Installation:

• Gehäuse: Aluminium, IP30
• Maße: 76.8 x 107.3 x 152 mm
• Gewicht: ~1.1 kg
• Montage: DIN-Schiene, Wandhalterung
• Betriebstemperatur: -40 bis 75 °C
• Schutz: ESD/EFT ±6 kV, e-Mark zertifiziert

Besonderheiten:

• Unterstützung für Modbus TCP, IEEE 1588v2 PTP (Industrieautomatisierung)
• Unterstützt UNI-NMS & CloudViewer App für Fernüberwachung
• ONVIF-Unterstützung für IP-Kameraintegration
• Alarm-Digital-Eingänge/-Ausgänge (2 DI, 2 DO)
