PLANET Industrial 4-Port GE 802.3at + 2 GE + 2 100/1000X SFP

Herausragende 802.3bt PoE++ Lösung für industrielle Umgebungen

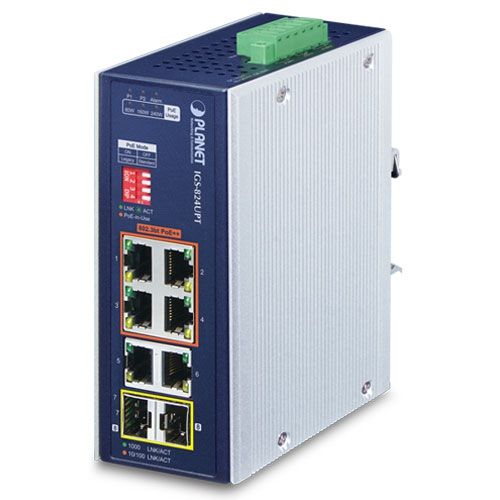

Der PLANET IGS-824UPT ist ein robuster, industrietauglicher 6-Port-Gigabit-Ethernet-Switch mit vier 802.3bt PoE++-fähigen RJ45-Ports und zwei SFP-Uplink-Ports, der speziell für den Einsatz in rauen Industrieumgebungen konzipiert wurde. Er liefert pro Port bis zu 95 Watt Leistung, kombiniert mit hoher Datenübertragungsrate für entfernte PoE-Endgeräte wie PTZ-Kameras, Touch-PCs oder Digital Signage-Anwendungen.

**Leistungsstarke PoE++ Technologie**

Der IGS-824UPT unterstützt den IEEE 802.3bt Standard (Typ 4) sowie UPoE und liefert über 4-Paar-Kabel bis zu 95 W pro Port. Damit eignet sich das Gerät perfekt für den Betrieb von Hochleistungs-PDs:

• PoE-PTZ-Domekameras
• Thin Clients
• Touch-Terminals und POS-Systeme
• Digital Signage Displays
• PoE-LED-Beleuchtung

**Intelligente PoE-Nutzungsanzeige**

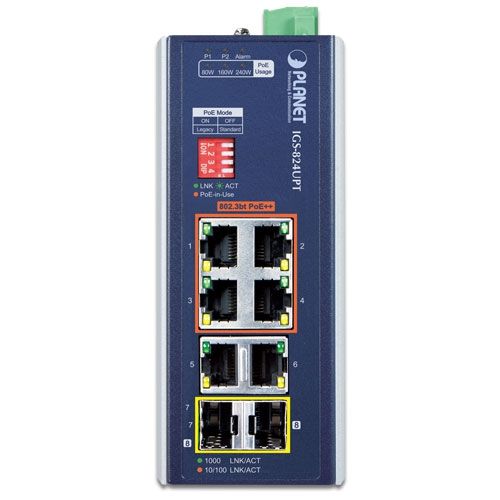

Frontseitig angebrachte LEDs zeigen die aktuelle Gesamtleistungsaufnahme in Echtzeit an: 80W, 160W und 240W – für einfache Überwachung und effektive Stromverwaltung.

**Flexible Glasfaser-Uplinks**

Zwei SFP-Slots unterstützen 100BASE-FX und 1000BASE-X Module, wodurch Distanzen bis zu 120 km (WDM) überbrückt werden können. Ideal für Anbindungen an Backbones oder entfernte Überwachungszentralen.

**Redundante Stromversorgung**

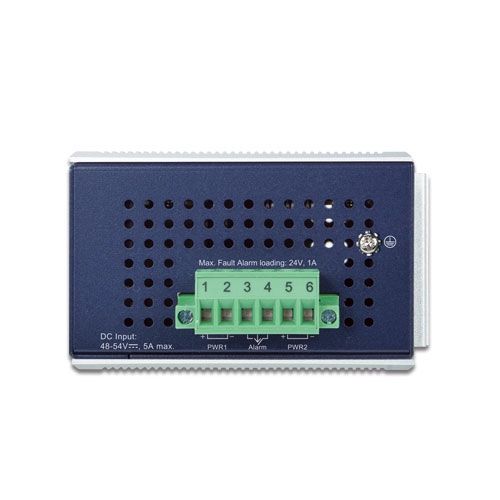

Mit dualen 48–54 V DC-Stromeingängen und automatischem Failover bleibt der Betrieb auch bei Ausfall einer Spannungsquelle gesichert.

**Industrielles Design für raue Umgebungen**

Das lüfterlose, IP30-zertifizierte Metallgehäuse ist schock-, vibrations- und stoßresistent. Mit einem Temperaturbereich von -40 °C bis +75 °C und ESD-/Überspannungsschutz eignet sich der Switch hervorragend für den Außeneinsatz.

**Typische Einsatzszenarien**

• Videoüberwachung mit PoE IP-Kameras und NVR-Anbindung
• Gebäudeautomation
• Wireless Access Point Versorgung in Industriearealen

**Technische Daten:**

Schnittstellen:

• 6x RJ45 (10/100/1000BASE-T, davon 4x mit PoE++)
• 2x SFP-Slots (100/1000BASE-X, 100BASE-FX kompatibel)

PoE:

• Standard: IEEE 802.3bt Typ 4, UPoE, rückwärtskompatibel zu 802.3at/af
• Gesamtbudget: max. 240 W bei 52–54V
• Pro Port: max. 95W (UPoE), max. 90W (PoE++), max. 36W (PoE+)
• Unterstützte Modi: Endspan, Midspan, Legacy

Schaltfunktionen:

• Switching-Fabric: 16 Gbps
• Durchsatz: 11.9 Mpps @ 64 Bytes
• MAC-Tabelle: 4K
• Puffer: 1 Mbit
• Jumbo Frames: 9K
• Store-and-Forward Architektur
• IEEE 802.3x Flow Control, Backpressure

Mechanik & Energie:

• Gehäuse: IP30 Aluminium, lüfterlos
• Montage: DIN-Schiene / Wandhalterung
• Abmessungen: 56 × 86,1 × 135 mm
• Gewicht: 777 g
• Verbrauch: bis 252 W (vollständig PoE-belastet)
• Schutz: ESD 6 KV, Surge 6 KV

Umweltbedingungen:

• Betriebstemperatur: -40 bis +75 °C
• Luftfeuchtigkeit: 5–90 %, nicht kondensierend

Zertifizierungen:

• FCC Part 15 Class A, CE
• IEC 60068-2-32/27/6 (Sturz, Schock, Vibration)
• Kompatibel mit IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3bt, 802.3at, 802.3af, 802.1p, 802.3az
