PLANET Industrial Media Converter IGTP-815AT 802.3at PoE+

PLANET IGTP-815AT – Kompakter Industrie-Medienkonverter mit PoE+ und SFP für anspruchsvolle Umgebungen

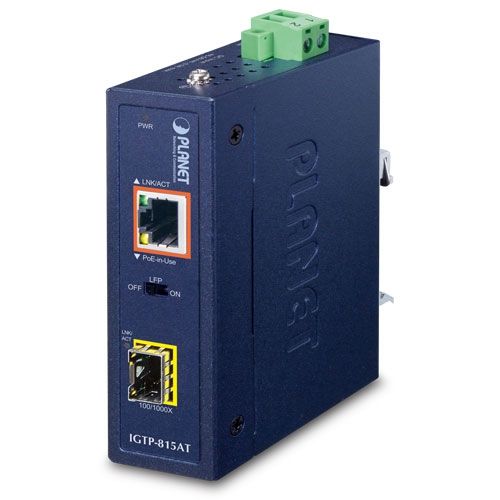

Der PLANET IGTP-815AT ist ein besonders kompakter, industrietauglicher Gigabit-Medienkonverter mit einem PoE+-fähigen RJ45-Port und einem SFP-Slot für 100/1000BASE-X. Er überzeugt durch seine robuste Bauweise (IP30-Metallgehäuse), erweiterte Temperaturtoleranz von -40 bis +75 °C sowie eine zuverlässige Leistung auch in rauer Umgebung. Der Konverter eignet sich ideal für IIoT-Infrastrukturen, Außeninstallationen und platzkritische Installationsorte.

Er unterstützt IEEE 802.3at PoE+ mit bis zu 36 Watt Leistung und ermöglicht die zuverlässige Versorgung von IP-Kameras, WLAN-Access Points oder VoIP-Telefonen. Der integrierte DIP-Schalter erlaubt die Aktivierung der Link-Fault-Passthrough-Funktion (LLCF/LLR) zur frühzeitigen Fehlererkennung. Der IGTP-815AT bietet eine stabile Netzwerkverbindung über Entfernungen von bis zu 120 km via Glasfaser (abhängig vom eingesetzten SFP-Modul).

Technische Daten (Deutsch):

Netzwerkanschlüsse:

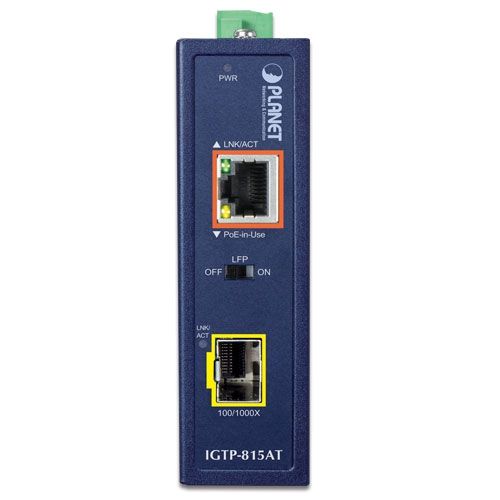

• 1x 10/100/1000BASE-T RJ45 mit PoE+ Injektor (IEEE 802.3at)
• 1x SFP-Slot (100BASE-FX/1000BASE-X, Dual-Mode)

PoE-Leistung:

• IEEE 802.3af/at kompatibel (PoE+)
• Max. Ausgangsleistung: 36 Watt
• PoE Budget: 36 Watt bei 48–56V DC Eingang
• End-Span: Pins 1/2 (+), 3/6 (−)
• Automatische PD-Erkennung, kompatibel mit PoE-Splittern

Switching & Layer 2:

• Auto-Negotiation 10/100/1000Mbps
• Duplex: Half/Full
• Flow Control: IEEE 802.3x (Full), Backpressure (Half)
• Maximale Framegröße: 9K

Diagnose & Sicherheit:

• DIP-Schalter für LFP (LLCF/LLR) und FEF
• ESD-Schutz: ±6KV (Ethernet)
• Stoß-/Vibrationsfest: IEC60068-zertifiziert

Stromversorgung:

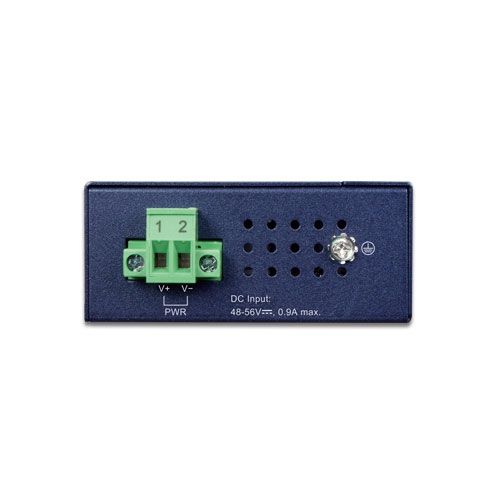

• 48–56V DC, Verpolungsschutz
• Verbrauch:
• Nur System: 0.96–1.12 W
• Voller PoE-Betrieb: bis zu 42 W

Mechanik & Montage:

• IP30 Metallgehäuse
• Abmessungen: 30 x 70 x 104 mm
• Gewicht: 231 g
• DIN-Schiene oder Wandhalterung

Kabeltypen:

• RJ45: Cat. 3/4/5/5e/6 bis 100m
• SFP: Multimode (550m – 2km), Singlemode (10–120km, je nach Modul)

Umgebungsbedingungen:

• Betrieb: -40 bis +75 °C
• Lagerung: -40 bis +85 °C
• Luftfeuchtigkeit: 5–95 %, nicht kondensierend

Zertifizierungen:

• FCC Klasse A, CE
• IEEE 802.3/3u/3ab/3z/3af/3at/3az konform
