PLANET Industrial Media Converter IGUP-805AT PoE++

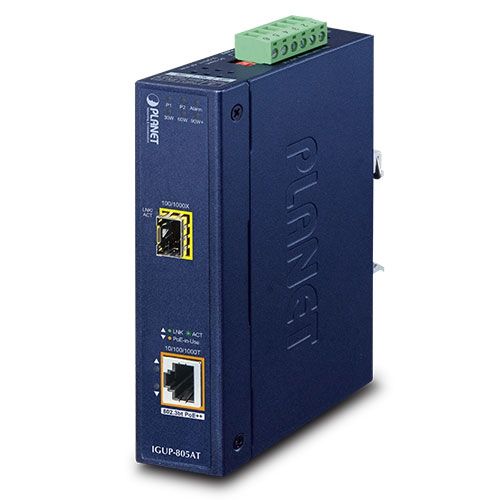

PLANET IGUP-805AT – Kompakter Industrie-Medienkonverter mit 95W PoE++ und Gigabit-Glasfaser

Der PLANET IGUP-805AT ist ein industrietauglicher Medienkonverter, der Gigabit-Glasfaser (100/1000BASE-X) mit einem leistungsstarken 802.3bt PoE++ Gigabit-RJ45-Port kombiniert. Mit bis zu 95 Watt Leistung über Ethernet ist er die perfekte Lösung für stromhungrige Geräte wie PTZ-Kameras, WLAN-Access Points und Touchscreen-VoIP-Telefone. Durch sein robustes IP30-Gehäuse, die Unterstützung von -40 bis +75 °C Umgebungstemperatur und die 12–54V DC Dual-Stromversorgung bietet er höchste Zuverlässigkeit im industriellen Einsatz.

Dank der integrierten LFPP-Funktion (Link Fault Passthrough PoE Control) kann der IGUP-805AT im Falle eines Glasfaserlinkausfalls automatisch den PoE-Port deaktivieren und Administratoren frühzeitig über Verbindungsprobleme informieren.

Technische Daten (Deutsch):

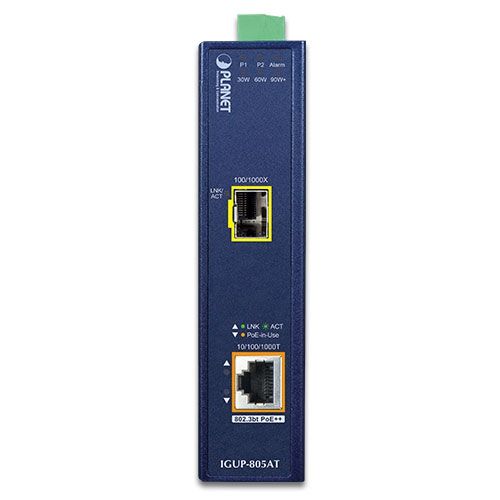

Netzwerkanschlüsse:

• 1x 10/100/1000BASE-T RJ45 mit IEEE 802.3bt PoE++ (bis 95W)
• 1x SFP-Slot für 100BASE-FX / 1000BASE-X (Multimode oder Singlemode)

PoE-Leistung:

• IEEE 802.3bt Typ 4 PoE++
• Max. 95W PoE-Leistung
• Endspan + Midspan
• Strom-Pin-Zuweisung: 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-)
• PoE Budget:
• 95W @ 24–54V DC
• 60W @ 12–23V DC

Switching- und Layer 2-Funktionen:

• Store-and-Forward Architektur
• Auto-Negotiation: 10/100/1000 Mbps
• Flow Control: IEEE 802.3x (Full Duplex), Backpressure (Half Duplex)
• Adresstabelle: 2K MAC-Einträge
• Jumbo Frames: bis 9K
• Switch-Fabric: 2Gbps

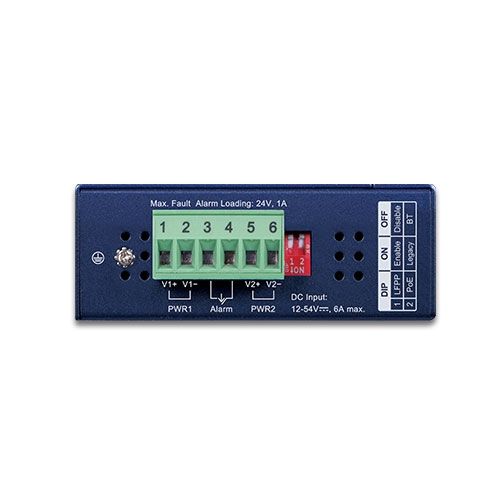

Stromversorgung:

• 12–54V DC Dual-Eingang (Verpolungsschutz)
• Stromverbrauch:
• Leerlauf: 3.6W (12V), 4.4W (54V)
• Volllast: 70W (12V), 101.3W (54V)

Mechanik & Gehäuse:

• IP30 Metallgehäuse
• Abmessungen: 32 x 87.8 x 135 mm
• Gewicht: 447 g
• DIN-Schienen- und Wandmontage
• ESD-Schutz: ±6KV DC

LED-Anzeigen:

• System: Power 1/2 (Grün), Alarm (Rot), PoE Nutzung (Amber)
• RJ45-Port: LNK/ACT (Grün), PoE aktiv (Amber)
• SFP-Port: LNK/ACT (Grün/Amber)

DIP-Schalter:

• Schalter 1: LFPP Ein/Aus (Standard: Aus)
• Schalter 2: PoE Legacy/BT Modus (Standard: BT)

Normen & Zertifikate:

• IEEE 802.3 / .3u / .3ab / .3z / .3x / .3af / .3at / .3bt / .3az
• FCC Klasse A, CE
• IEC60068 (Stoß, Vibration, Fall)

Umgebung:

• Betrieb: -40 bis +75 °C
• Lagerung: -40 bis +85 °C
• Luftfeuchtigkeit: 5–90 %, nicht kondensierend
