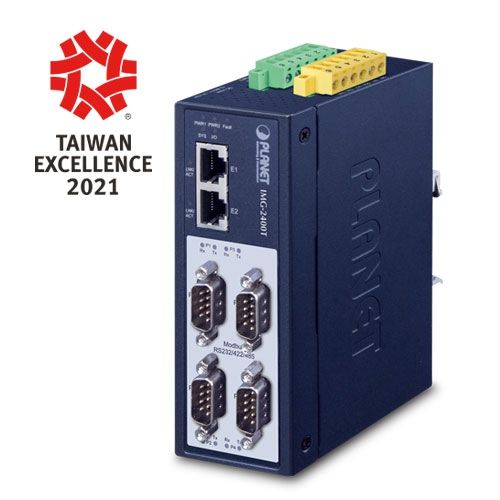

PLANET IMG-2400T – 4-Port Industrial Modbus Gateway für TCP/RTU/ASCII

Der PLANET IMG-2400T ist ein industrieller 4-Port-Gateway zur Konvertierung zwischen Modbus TCP/IP und Modbus RTU/ASCII – ideal für Automatisierung, Fernsteuerung und industrielle IoT-Anwendungen. Mit vier seriellen DB9-Schnittstellen, zwei Ethernet-Ports und Unterstützung für zahlreiche Protokolle lässt sich herkömmliche serielle Industrieausrüstung problemlos in moderne IP-basierte Netzwerke integrieren.

Dank seines robusten Metallgehäuses (IP40), der dualen 12~48V DC Stromversorgung, dem erweiterten Temperaturbereich (-40 bis 75 °C) sowie digitalem Ein-/Ausgang für externe Alarme ist der IMG-2400T für anspruchsvollste Industrieumgebungen ausgelegt. Zudem erlaubt er eine präzise Statusüberwachung, unterstützt bis zu 32 TCP-Verbindungen im Master- oder Slave-Modus und bietet umfassende Fernwartung über Web, Telnet oder SNMP.

Besondere Merkmale:

• Wandelt Modbus TCP/IP ↔ Modbus RTU/ASCII

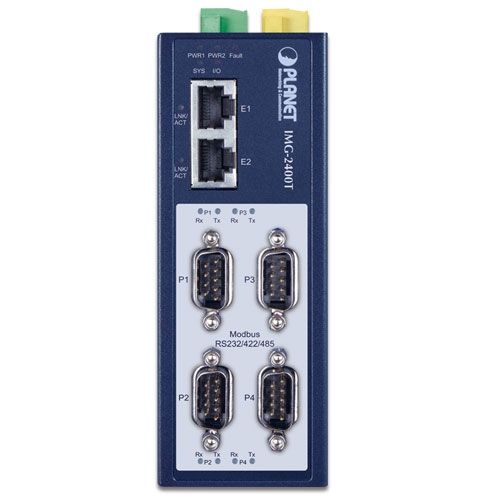

• 4 serielle DB9-Ports: RS232, RS422, 2-/4-Draht-RS485
• 2 x 10/100BASE-TX RJ45 Ports mit Auto MDI/MDI-X
• Digitale Alarmein-/ausgänge zur Ereigniserkennung
• Robustes(IP40-Metallgehäuse, Temperaturbereich: -40 ~ 75 °C
• Bis zu 32 TCP-Slaves oder -Masterverbindungen pro Modus
• DIN-Schiene- und Wandmontageoptionen

Technische Daten (Deutsch):

Serielle Schnittstelle:

• 4 x DB9 männlich (RS232, RS422, 2-/4-Draht-RS485)
• Baudrate: 50bps – 921600bps
• Datenbits: 5, 6, 7, 8 / Parität: Odd, Even, None, Space, Mark / Stoppbits: 1, 1.5, 2
• Flow Control: RTS/CTS, XON/XOFF
• Schutz: 15KV ESD, 2KV Überspannung, 2KV Isolation

Ethernet-Schnittstelle:

• 2 x 10/100BASE-TX RJ45, Auto-MDI/MDI-X
• Distanz: max. 100m / Architektur: Store-and-Forward / 1K MAC-Tabelle

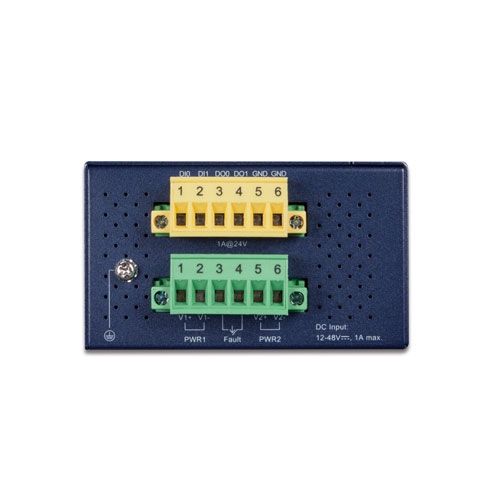

Digitale I/O:

• 2 x Digital Input: -24V bis 24V DC (10mA max.)
• 2 x Digital Output: Open Collector 24V, 100mA max.
• 1 Relaisausgang für Stromausfall (1A @ 24V DC)

Management und Protokolle:

• Modbus TCP, RTU, ASCII / Web, Telnet, VCOM, SNMPv1/v2c, Smart Discovery
• RTU-/ASCII-Master- und Slave-Modus (jeweils bis 32 TCP-Verbindungen)
• IPv4, IPv6, DHCP, DNS, NTP, Syslog, Alarm

Hardware & Stromversorgung:

• Gehäuse:(IP40 Metall, Maße: 50 x 87.8 x 135 mm, Gewicht: 625g
• Strom: 12~48V DC (redundant, mit Rückwärtsschutz)
• Verbrauch: max. 6.5W
• Reset-Taste: <5 Sek. Reboot, >5 Sek. Werkszustand

Umgebung:

• Betriebstemperatur: -40 ~ 75 °C
• Luftfeuchtigkeit: 5 ~ 95 % (nicht kondensierend)

Lieferumfang:

• 1x IMG-2400T
• 1x DIN-Schienenkit
• 1x Schnellstartanleitung
