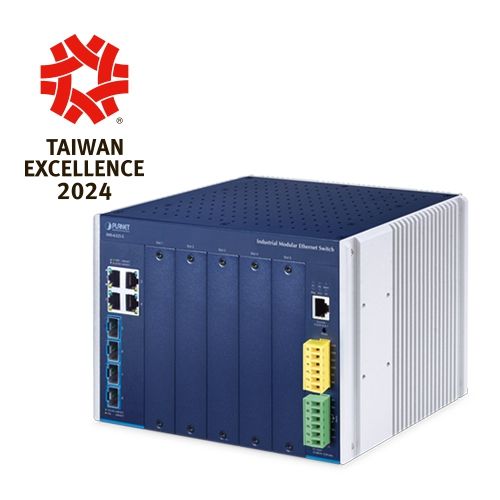

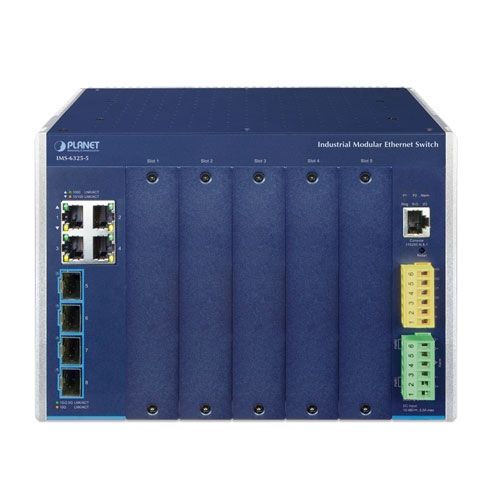

PLANET Industrial L3 5-Slot Modular Man. Switch IMS-6325-5

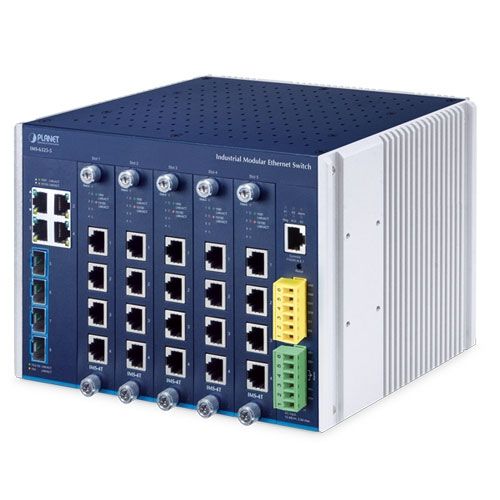

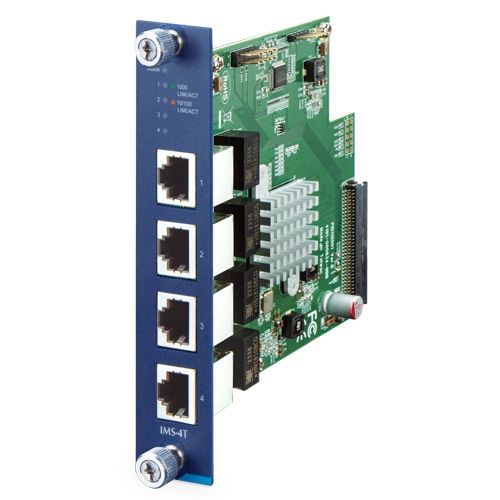

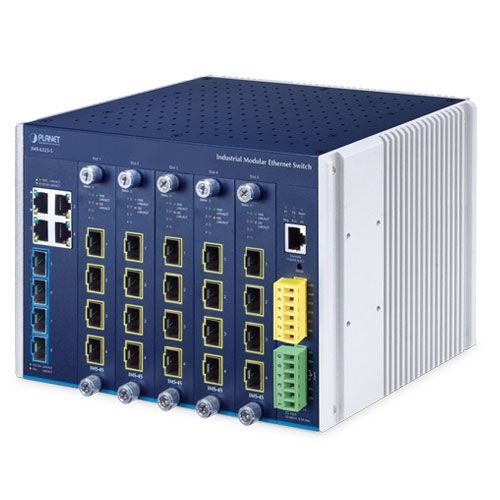

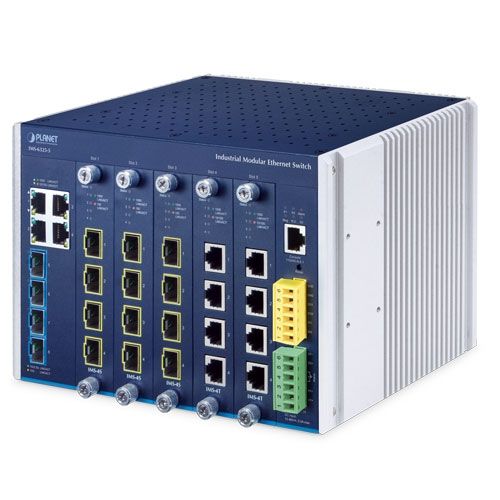

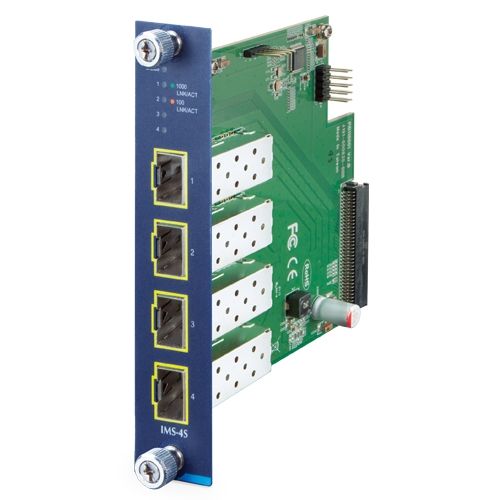

Der industrielle Layer-3-Switch mit modularem Aufbau vereint leistungsstarke Netzwerkfunktionalität mit robustem Design für den Einsatz in anspruchsvollen Industrieumgebungen. Mit 4 Gigabit-RJ45-Kupferports und 4 SFP+-Steckplätzen, die bis zu 10G unterstützen, bietet dieses Gerät flexible Hochgeschwindigkeits-Konnektivität. Dank der Unterstützung von bis zu fünf Erweiterungsmodulen lässt sich der Switch perfekt an individuelle Netzwerkarchitekturen anpassen – ob mit zusätzlichen RJ45-Ports (IMS-4T) oder SFP-Slots (IMS-4S).

Die Kombination aus redundanter 12–48V DC-Stromversorgung, DIN-Schienen- oder Wandmontageoption und robustem IP30-Metallgehäuse gewährleistet einen zuverlässigen Dauerbetrieb auch unter extremen Bedingungen (-40°C bis +75°C). Zu den umfangreichen Layer-2- und Layer-3-Funktionen zählen unter anderem VLANs, OSPF, RIPv2, IGMP/MLD Snooping und erweiterte Sicherheitsfeatures wie Access Control Lists, Port Security und AAA-Authentifizierung.

Der Switch unterstützt IEEE 1588v2 PTP für präzise Zeit-Synchronisation sowie schnelle Ring-Wiederherstellung nach ITU-T G.8032 mit einer Umschaltzeit unter 10ms. Mit QoS auf acht Ebenen, umfassender Verwaltung via Web, SNMPv3 und CLI, sowie LED-Statusanzeigen für alle Ports, ist dieser Switch ideal für industrielle Backbone-Netzwerke und kritische Infrastrukturen geeignet.

Technische Daten:

Kupferports:

• 4 x 10/100/1000BASE-T RJ45, auto-MDI/MDI-X

SFP+ Steckplätze:

• 4 x 10GBASE-SR/LR SFP+, rückwärtskompatibel mit 1G/2.5G

Erweiterungsslots:

• Bis zu 5 Module (z. B. IMS-4T, IMS-4S)

Konsole:

• 1 x RJ45-zu-RS232 (115200, 8, N, 1)

ESD-Schutz:

• Kontakt: 6KV DC; Luft: 8KV DC

Alarme / DI / DO:

• 2 DI (-24V–24V), 2 DO (Open Collector, 100mA)
• 2-Pin Relaisalarm bei Stromausfall (1A @ 24V DC)

Gehäuse:

• Metallgehäuse, IP30
• DIN-Schiene oder Wandmontage

Speicher:

• SDRAM: 512MB x 4
• Flash: 128MB

Stromversorgung:

• Dual 12~48V DC, 6-Pin Klemmenblock
• Verbrauch (max.): bis zu 54.72W bei 48V mit 5x IMS-4S

Abmessungen:

• 217 x 135 x 152 mm
• Gewicht: 3.59 kg

Switch-Architektur:

• Store-and-Forward, 128 Gbps Switch Fabric
• 95.2 Mpps bei 64-Byte-Paketen

Layer 3:

• Routing: RIP v1/v2, OSPF v2/v3, statisch
• 4K Routing-Einträge, 128 VLAN-Interfaces

Layer 2:

• VLANs: IEEE 802.1Q, Q-in-Q, MAC-/Protokoll-/Voice-VLANs
• STP, RSTP, MSTP (7 Instanzen), IGMP/MLD Snooping
• Bandbreitensteuerung je Port (10Kbps–13Gbps)
• Port Mirroring inkl. RSPAN

Sicherheit:

• ACL (MAC/IP), Port Security, IP Source Guard, DAI
• IEEE 802.1X, RADIUS, TACACS+

Verwaltung:

• Web, CLI, Telnet, SSHv2, TLSv1.2, SNMPv1/2c/3
• LLDP, NTP, Syslog, PLANET Tools
• Firmware/Config via HTTP

Zertifizierungen:

FCC Class A, CE (EN55032, EN55035)

IEEE-Standards inkl. 802.3, 802.1Q, 802.1X, 1588 PTP

Umgebung:

Betriebstemperatur: -40 ~ +75 °C

Luftfeuchtigkeit: 5 ~ 95 % (nicht kondensierend)
