Planet Industrial Single Port PoE++ Splitter IPOE-176S

Der PLANET IPOE-176S ist ein industrietauglicher IEEE 802.3bt PoE++ Splitter, der Daten und bis zu 70 Watt PoE-Leistung über ein einziges Ethernetkabel entgegennimmt und in drei wählbare Gleichspannungen (12V / 19V / 24V DC) aufteilt. Ausgestattet mit zwei RJ45 Multi-Gigabit Ports (bis 10GBASE-T) eignet sich der IPOE-176S ideal für Hochleistungsgeräte wie PTZ-Kameras, Touch-PCs, 5G-NR-Außenstationen oder digitale Industrieanzeigen – auch in rauen Umgebungen.

Höchste Flexibilität durch einstellbare DC-Ausgänge
Über einen DIP-Schalter lassen sich 12V, 19V oder 24V DC einstellen. Dadurch ist der Splitter vielseitig einsetzbar – ob für Industrie-HMIs, Kameras mit Heizelementen oder Netzwerkgeräte ohne PoE-Unterstützung.

10G-fähige Datenverarbeitung & Dualausgang
Neben dem PoE-Eingang unterstützt der IPOE-176S eine Datenrate bis zu 10 Gbit/s und versorgt gleichzeitig ein oder zwei Nicht-PoE-Endgeräte über die 4-polige Stromklemme. Der Strom kann flexibel aufgeteilt werden – z. B. Kamera + Gehäuse oder Kamera + PTZ-Antrieb.

Industrielles Design mit hoher Schutzwirkung

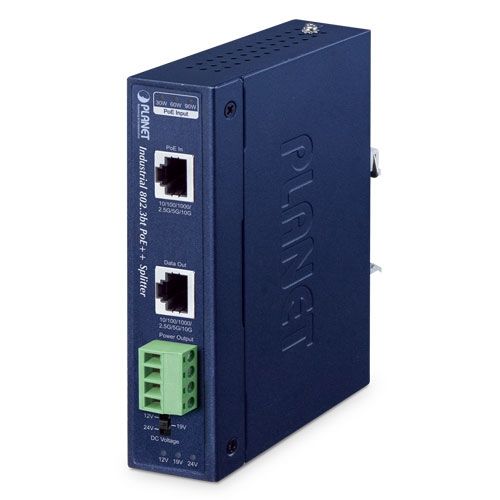

Das IP30-Metallgehäuse mit ESD-/EFT-Schutz (4kV) und einem Temperaturbereich von -40 bis +75 °C ermöglicht den Einsatz in anspruchsvollsten Umgebungen. Die Montage kann per DIN-Schiene oder Wandhalterung erfolgen.

Perfekte Ergänzung zu PoE++-Injectoren
In Kombination mit einem 802.3bt-Injector wie IPOE-171-95W oder IPOE-175 lässt sich jedes Nicht-PoE-Gerät problemlos integrieren – auch bei hohen Datenraten über bis zu 100 Meter.

Technische Daten:

Schnittstellen:

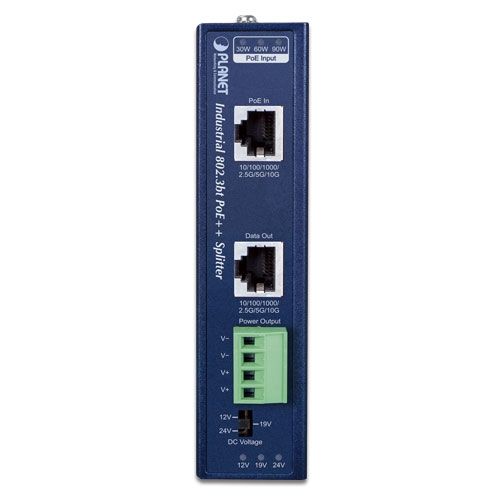

• 1 x RJ45 PoE-IN (10M/100M/1G/2.5G/5G/10G)
• 1 x RJ45 Data-Out
• 1 x 4-poliger Terminalblock DC-Out
• 1 x DIP-Schalter (12V / 19V / 24V)

PoE-Eigenschaften:

• IEEE 802.3bt Typ 4, kompatibel mit 802.3at
• Ausgangsleistung: max. 70W
• Spannungen:
• 12V DC @ 6.8A
• 19V DC @ 4.3A
• 24V DC @ 3.3A
• Entfernung: bis 100 m (1G/2.5G), bis 80 m (5G/10G, Cat6A/Cat7)
• Pinbelegung: End-span + Mid-span (1/2, 3/6, 4/5, 7/8)

LED-Anzeigen:

• PoE: 30W / 60W / 90W (Grün)
• Spannung: 12V / 19V / 24V (Grün)

Mechanik:

• Abmessungen: 32 x 87.8 x 135 mm
• Gewicht: 433 g
• Gehäuse: IP30 Metall
• Montage: DIN-Schiene oder Wandhalterung

Schutz:

• ESD: 4 kV
• EFT: 4 kV

Verbrauch:

• Systemaktivierung: 5.5–7.6W
• Volllast max.:
• 12V: 98.3W
• 19V: 98.5W
• 24V: 97.9W

Kabelanforderungen:

• 4-paarige Cat.5e/6/6A/7-Kabel
• Unterstützte Datenraten: bis 10GBASE-T

Umgebung:

• Betriebstemperatur: -40 bis +75 °C
• Lagertemperatur: -40 bis +85 °C
• Luftfeuchtigkeit: 5 – 95 %, nicht kondensierend

Zertifizierungen:

• IEEE 802.3af / at / bt
• IEEE 802.3ab / bz / u / 10BASE-T
• FCC Klasse A, CE
