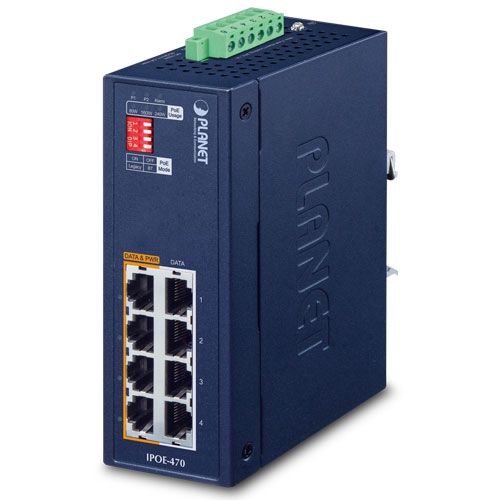

PLANET Industrial 4-Port GE 802.3bt PoE++ Injector Hub

Der PLANET IPOE-470 ist ein industrietauglicher 4-Port IEEE 802.3bt PoE++ Injector, der bis zu 95 Watt pro Port liefert – bei einem gesamten PoE-Budget von 240 Watt. Mit Unterstützung für 2.5GBASE-T Datenraten bietet der IPOE-470 eine zukunftssichere Lösung für die Versorgung leistungsstarker Geräte wie PTZ-Kameras, Digital Signage, Thin Clients und Touch-PCs über ein einziges Ethernetkabel.

Highlights:

• Unterstützt IEEE 802.3bt Typ 4 (PoE++) und IEEE 802.3at (PoE+)
• 4 Daten- und 4 PoE-Ausgangsports, jeweils bis 95 W
• Gesamtleistung: 240 W (bei 54 V DC)
• 2.5 Gbit/s Unterstützung auf allen Ports
• LED-Anzeigen für Leistungsstatus (80W/160W/240W)

Einfache Integration in bestehende Netzwerke
Installiert zwischen Switch und PDs – ermöglicht eine schnelle Nachrüstung auf PoE++ ohne Austausch der Netzwerk-Switches. Ideal zur zentralen Stromversorgung und Reduzierung von Stromkabeln.

Energieeffizient und zuverlässig
Dank dualem DC-Eingang (48–54V) mit Verpolungsschutz und intelligenter Leistungsanzeige bietet der IPOE-470 einen stabilen und sicheren Betrieb in anspruchsvollen Industrieumgebungen.

Kombinierbar mit PLANET PoE-Extendern und Splittern
Kompatibel mit z. B. IPOE-E302 zur Reichweitenerweiterung auf bis zu 200 m oder IPOE-173S/176S für Nicht-PoE-Geräte.

Technische Daten:

Netzwerkanschlüsse:

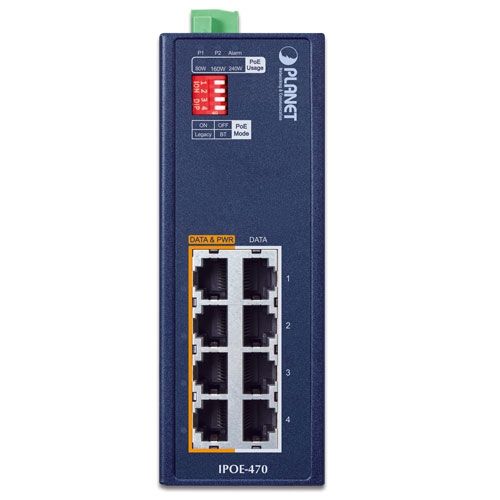

• 4 x RJ45 (10/100/1000/2500 Mbps, Data In)
• 4 x RJ45 (10/100/1000/2500 Mbps, Data + PoE Out)

PoE-Funktionen:

• Standard: IEEE 802.3bt Typ 4 (PoE++), abwärtskompatibel mit 802.3at
• Ausgang pro Port:
• 95 W @ 802.3bt
• 60 W @ Legacy
• 36 W @ 802.3at
• Gesamtbudget:
• 120 W @ 48 V DC
• 240 W @ 52–54 V DC
• Modus per DIP-Schalter wählbar: BT / Legacy

Stromeingang:

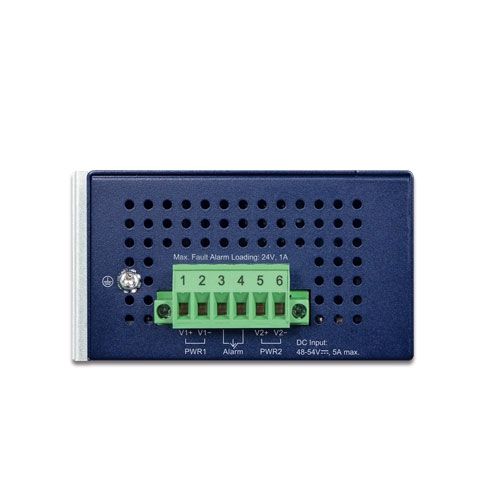

• 6-poliger Terminalblock (Power 1, Power 2, Alarm)
• Eingang: 48–54 V DC, redundant, Verpolungsschutz

Stromverbrauch:

• System ohne Last: 1.92–2.16 W
• Volllast @ 54V: max. 240 W

LED-Anzeigen:

• Power 1, Power 2 (Grün)
• Alarm (Rot)
• PoE-Verbrauch: 80W / 160W / 240W (Orange)
• PoE-in-use: 1 x Amber pro Port

Mechanik:

• Gehäuse: IP30 Metall
• Maße: 50 × 87.8 × 135 mm
• Gewicht: 544 g
• Montage: DIN-Schiene oder Wandhalterung

Schutz:

• ESD: ±6 kV Kontakt, ±8 kV Luft
• Überspannung: ±6 kV

Umgebung:

• Betriebstemperatur: -40 ~ +75 °C
• Luftfeuchtigkeit: 5 ~ 90 % (nicht kondensierend)

Zertifizierungen:

• IEEE 802.3 / u / ab / at / bt
• FCC Klasse A, CE
• IEC 60068 (Schock, Vibration, Fall)
