PLANET 4+1 100FX Port Multi-mode Industrial Ethernet Switch

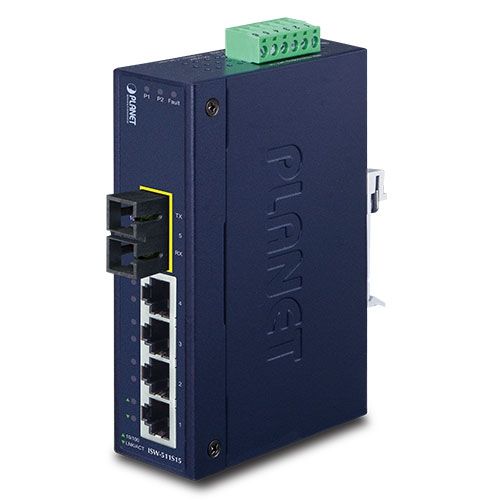

Der PLANET ISW-511 und ISW-511S15 sind kompakte, industrietaugliche 5-Port Ethernet-Switches mit robuster IP30-Metallkonstruktion, entwickelt für den Einsatz in anspruchsvollen industriellen Umgebungen. Während der ISW-511 über einen 100Base-FX Multi-Mode SC Glasfaseranschluss für Entfernungen bis zu 2 km verfügt, bietet der ISW-511S15 eine Single-Mode Variante mit einer Reichweite bis zu 15 km. Beide Geräte unterstützen 4 x 10/100Base-TX Ports und zeichnen sich durch hohe Zuverlässigkeit, duale Stromversorgung und einfache Montage aus.

Hauptmerkmale:

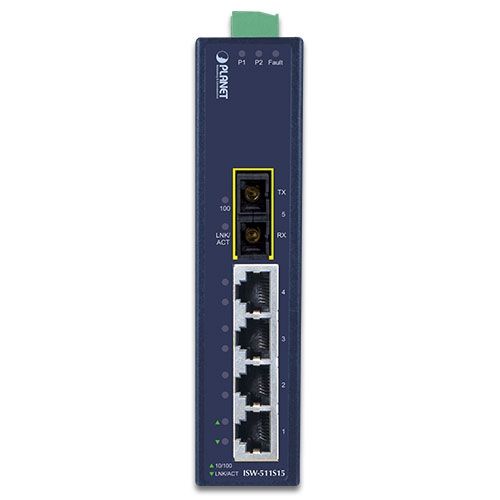

• 4 x 10/100Base-TX RJ45 Ports (Auto-MDI/MDI-X, Auto-Negotiation)
• 1 x 100Base-FX Glasfaser-Port:
• ISW-511: Multi-Mode SC (2 km)
• ISW-511S15: Single-Mode SC (15 km)
• Robustes IP30-Metallgehäuse mit DIN-Schienen- und Wandmontage
• Betrieb bei -10 bis 60 °C
• Redundante 12–48V DC Stromversorgung mit Verpolungsschutz
• 6kV ESD und EFT Schutz
• Relaisausgang für Stromausfallalarm

Technische Daten – Hardware:

Kupferports:

• 4 x 10/100Base-TX, Auto-Negotiation, Auto-MDI/MDI-X

Glasfaserport:

• 1 x 100Base-FX SC
• ISW-511: Multi-Mode (50/125 µm), 1310 nm, 2 km
• ISW-511S15: Single-Mode (9/125 µm), 1310 nm, 15 km

Optische Leistungsdaten:

• Sendeleistung:
• ISW-511: -14 bis -19 dBm
• ISW-511S15: -7 bis -20 dBm
• Empfangsempfindlichkeit:
• ISW-511: -34.5 dBm
• ISW-511S15: -28 dBm

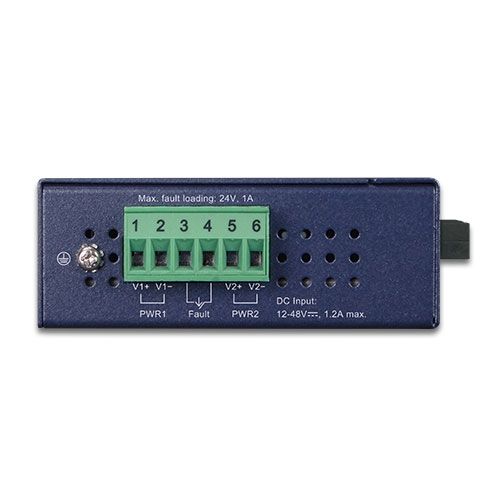

Stromversorgung:

• 12~48V DC, redundant mit Verpolungsschutz
• Relaisausgang für Stromausfall (1A @ 24V DC)
• Verbrauch: max. 9.1W / 31BTU

Mechanik:

• Abmessungen: 135 x 87.8 x 32 mm
• Gewicht: 436g
• Montage: DIN-Schiene oder Wandhalterung

Technische Daten – Switching:

Switching-Technologie:

• Store-and-Forward
• Switching-Fabric: 1Gbps
• Durchsatz: 0.74Mpps @ 64Bytes
• MAC-Tabelle: 2K
• Puffer: 1 Mbit
• Flow Control: IEEE 802.3x (Full Duplex), Back Pressure (Half Duplex)

Umgebungsbedingungen:

• Betrieb: -10 ~ +60 °C
• Lagerung: -40 ~ +85 °C
• Luftfeuchtigkeit: 5 ~ 90 %, nicht kondensierend

Normen & Zertifizierungen:

• IEEE 802.3, 802.3u, 802.3x
• FCC Part 15 Class A, CE
• Sicherheitsnormen: UL, cUL
• Stoß-, Vibrations- und Falltest: IEC60068-2-32 / -27 / -6
