PLANET 4+1 100FX Port Single mode Industrial Ethernet

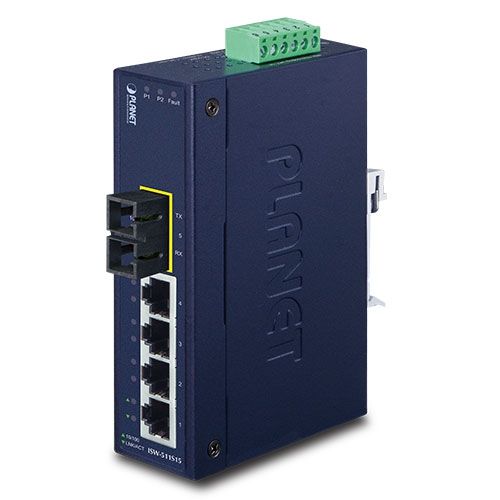

Die PLANET ISW-511 und ISW-511S15 sind industrietaugliche Fast Ethernet Switches in schlanker Bauform, ideal für raue Umgebungen in der Fertigung, im Verkehrswesen oder in Energieanlagen. Sie verfügen über vier 10/100Base-TX Ports und einen 100Base-FX Glasfaseranschluss – der ISW-511 mit Multi-Mode SC bis 2 km, der ISW-511S15 mit Single-Mode SC bis 15 km. Ihr robustes Metallgehäuse nach IP30 erlaubt eine zuverlässige DIN-Schienen- oder Wandmontage.

Hauptmerkmale:

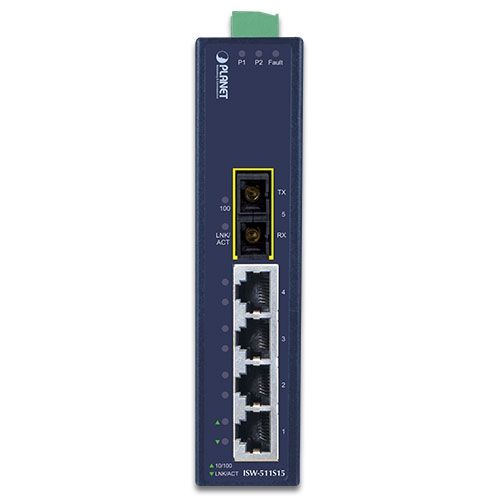

• 4 x 10/100Base-TX RJ45 Ports mit Auto-MDI/MDI-X
• 1 x 100Base-FX SC Glasfaserport
• ISW-511: Multi-Mode (50/125 µm) – Reichweite bis 2 km
• ISW-511S15: Single-Mode (9/125 µm) – Reichweite bis 15 km
• Betriebstemperatur: -10 bis 60 °C
• Redundante Stromversorgung 12–48 VDC mit Verpolungsschutz
• 6kV ESD- & EFT-Schutz für Stromversorgung und Ethernet
• Kompakte Abmessungen: 135 x 87.8 x 32 mm

Technische Daten – Hardware:

Kupferports:

• 4 x 10/100Base-TX, Auto-Negotiation, Auto-MDI/MDI-X

Glasfaserport:

• ISW-511: Multi-Mode, 1310 nm, 2 km
• ISW-511S15: Single-Mode, 1310 nm, 15 km

Optische Leistungsdaten:

• ISW-511:
• Sendeleistung: -14 bis -19 dBm
• Empfangsempfindlichkeit: -34.5 dBm
• Max. Eingangsleistung: -14 dBm
• ISW-511S15:
• Sendeleistung: -7 bis -20 dBm
• Empfangsempfindlichkeit: -28 dBm
• Max. Eingangsleistung: -8 dBm

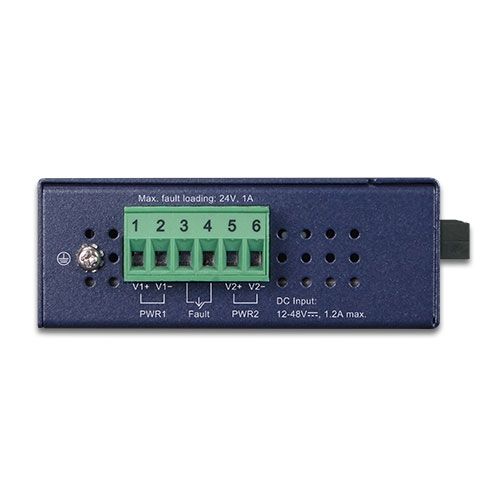

Stromversorgung:

• 12~48 VDC, redundant
• Stromausfallrelais: 1A @ 24V DC
• Stromverbrauch: 9,1 W / 31 BTU

Mechanik:

• Gehäuse: IP30 Metall
• Gewicht: 436 g
• Montage: DIN-Schiene oder Wandhalterung

Switching-Funktionen:

• Switching-Fabric: 1 Gbps
• Durchsatz: 0,74 Mpps @ 64 Bytes
• MAC-Tabelle: 2K Einträge
• Puffer: 1 Mbit
• Flow Control: IEEE 802.3x (Vollduplex), Back Pressure (Halbduplex)

Zertifizierungen & Normen:

• IEEE 802.3, 802.3u, 802.3x
• FCC Part 15 Class A, CE, UL, cUL
• Tests: Stoß, Vibration, freier Fall (IEC60068-2)

Umgebungsbedingungen:

• Betrieb: -10 ~ 60 °C
• Lagerung: -40 ~ 85 °C
• Luftfeuchtigkeit: 5 ~ 90 % (nicht kondensierend)
