PLANET 4+2 100FX Port Multi-mode Industrial Ethernet Switch

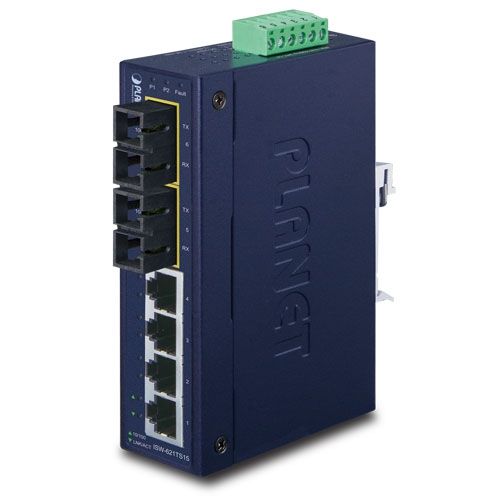

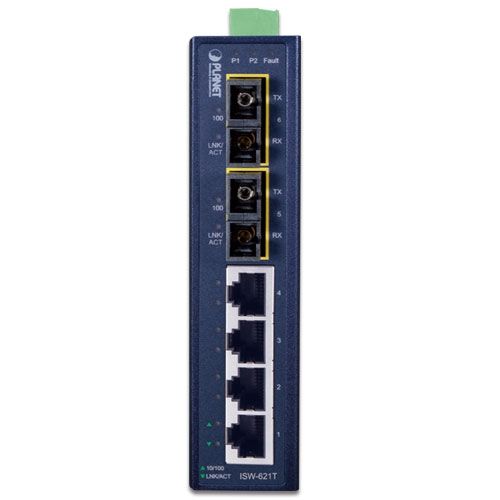

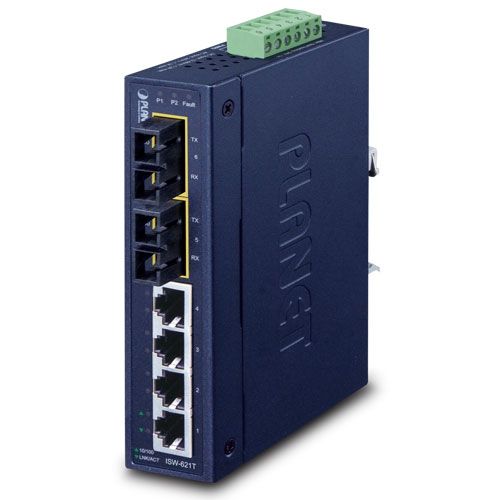

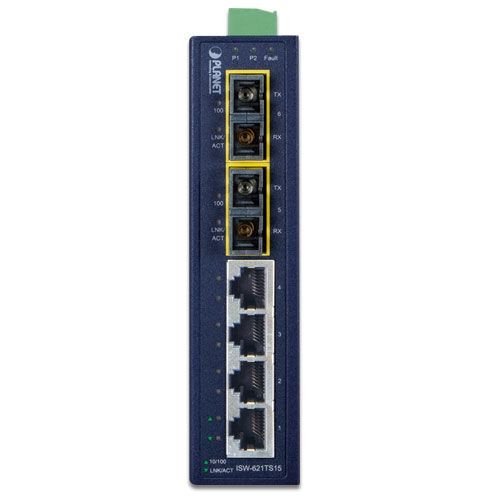

Die PLANET ISW-621T und ISW-621TS15 sind kompakte, industrietaugliche Ethernet-Switches mit hoher Zuverlässigkeit und breitem Temperaturbereich von -40 bis 75 °C. Sie wurden speziell für den Einsatz in rauen Umgebungen wie Verkehrstechnik, Fertigung, Sicherheits- und Überwachungssystemen entwickelt. Ausgestattet mit vier 10/100Base-TX Ports und zwei 100Base-FX Glasfaserports – Multimode (ISW-621T, bis zu 2 km) bzw. Singlemode (ISW-621TS15, bis zu 20 km) – bieten sie flexible Netzwerkoptionen auf kurzen und langen Distanzen.

Merkmale:

– IP30-Metallgehäuse für DIN-Schienen- oder Wandmontage
– 4 x 10/100Base-TX RJ45 mit Auto-Negotiation und Auto-MDI/MDI-X
– 2 x 100Base-FX SC-Faserports
– ISW-621T: Multimode, 2 km
– ISW-621TS15: Singlemode, 20 km
– Store-and-Forward Switching, 1,2 Gbps Backplane
– 2K MAC-Adresstabelle, 1 Mbit Puffer
– IEEE 802.3x Flow Control, Broadcast-Sturmkontrolle, CRC-Filter

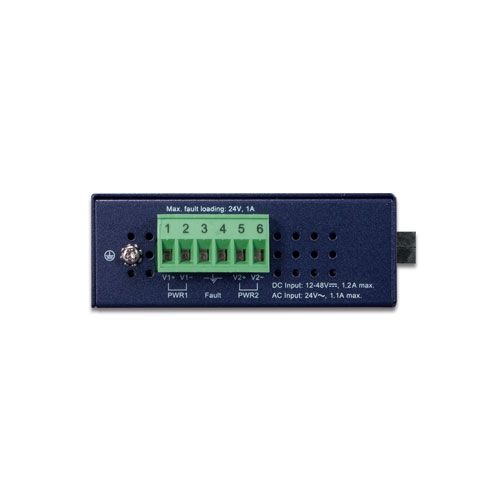

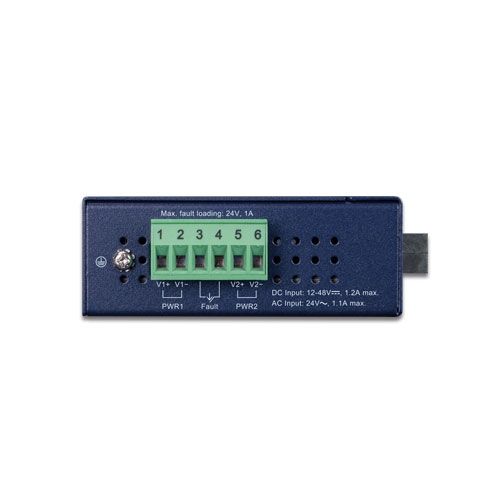

– Redundante 12~48V DC Stromversorgung mit Verpolungsschutz
– Alarmrelais bei Stromausfall
– Betriebstemperatur: -40 bis 75 °C

Technische Daten:

Schnittstellen:
– 4 x 10/100Base-TX RJ45
– 2 x 100Base-FX SC (ISW-621T: Multimode, ISW-621TS15: Singlemode)

Glasfaserspezifikationen:

– ISW-621T: 1310 nm, 2 km, -14 bis -20 dBm Launch Power, -32 dBm Empfangsempfindlichkeit
– ISW-621TS15: 1310 nm, 20 km, 0 bis -20 dBm Launch Power, -32 dBm Empfangsempfindlichkeit

Stromversorgung:

– Eingang: 12~48V DC, redundant mit Verpolungsschutz
– Verbrauch: max. 16 W / 54 BTU
– Alarmrelais: 1A @ 24V DC

Gehäuse & Montage:
– Maße: 135 x 87,8 x 32 mm
– Gewicht: 442 g
– Installation: DIN-Schiene oder Wandmontage

Switching-Leistung:

– Switch Fabric: 1,2 Gbps
– Durchsatz: 0,89 Mpps @ 64 Bytes
– MAC-Tabelle: 2K
– Puffer: 1 Mbit

Normen & Zertifikate:
– IEEE 802.3 / 802.3u / 802.3x
– ESD-Schutz: 6KV, EFT-Schutz: 6KV
– Tests: Fall, Stoß, Vibration (IEC60068-2-32/27/6)
– CE, FCC Part 15 Class A
– Umgebung: -40 bis 75 °C, Luftfeuchte: 5–90 %, nicht kondensierend
