PLANET ITS-6326-16T-LV
Industrial L3 16-Port M12 Managed content_copy

Die PLANET ITS-6326 Serie wurde für extrem anspruchsvolle Netzwerke im Bahnverkehr, in Fahrzeugen sowie in industriellen Anwendungen entwickelt. Mit voller Konformität zu EN50155, EN45545-2 und IEC61373 bietet sie zuverlässige Performance in Umgebungen mit hoher Vibration, starken Temperaturschwankungen und hohem Sicherheitsbedarf. Durch die Ausstattung mit M12 X-codierten Anschlüssen und Q-ODC-Glasfaserports ermöglicht sie robuste und verlustfreie Kommunikation.

Die Serie unterstützt duales IPv4/IPv6-Management, Layer-3-Routing über OSPF und RIP sowie umfassende Sicherheitsfunktionen wie DHCP Snooping, ACLs, 802.1X und Port-Schutzmechanismen. Auch Redundanztechnologien wie Ethernet Ring Protection Switching (ERPS) sind integriert, um selbst bei Störungen unter 10 ms wiederherzustellen. Unterstützt werden außerdem Protokolle wie Modbus TCP und IEEE 1588v2 PTP zur Integration in SCADA- und Automatisierungssysteme.

Verfügbare Modelle:

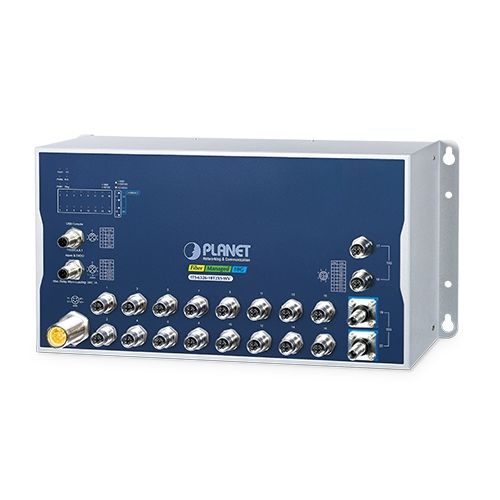

ITS-6326-18T2XS-WV:
– 16 x 10/100/1000BASE-T M12 X-kodierte Ports
– 2 x 10GBASE-T M12 X-kodierte Ports mit Unterstützung für 10G/5G/2.5G/1G/100Mbps
– 2 x 10GBASE-X Q-ODC Glasfaserports für Singlemode-Transceiver
– Rückseite mit vertikalen Kühlrippen
– Versorgungsspannung: 24 bis 110 VDC

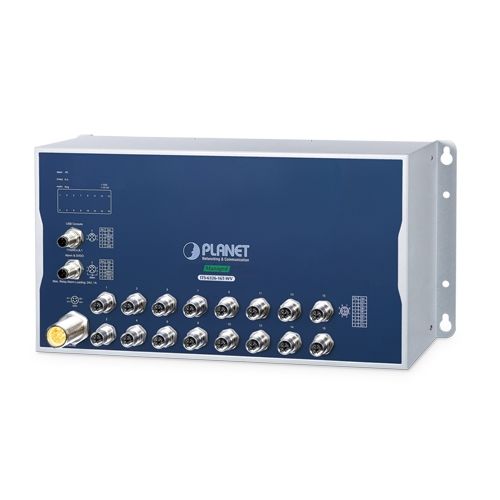

ITS-6326-16T-WV:

– 16 x 10/100/1000BASE-T M12 X-kodierte Ports
– Keine 10G- oder Glasfaserports
– Rückseite ohne Kühlrippen
– Versorgungsspannung: 24 bis 110 VDC

ITS-6326-16T-LV:

– 16 x 10/100/1000BASE-T M12 X-kodierte Ports
– Keine 10G- oder Glasfaserports

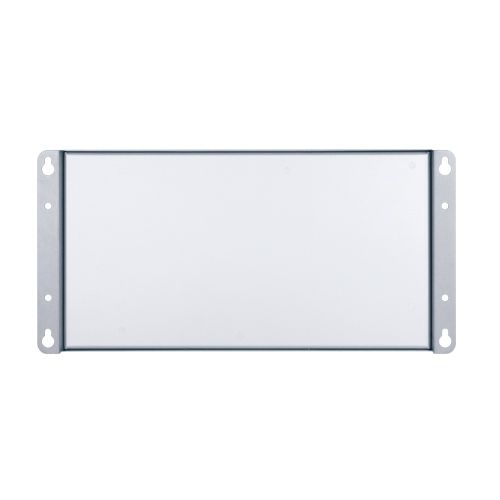

– Rückseite ohne Kühlrippen
– Versorgungsspannung: 24 bis 54 VDC

Gemeinsame Merkmale aller Modelle:

Anschlüsse:
– 1 x M12 A-kodiert (USB-zu-RS232 für Konsoleninterface)
– 1 x M12 A-kodiert (digitaler Eingang, digitaler Ausgang, Alarm)
– 1 x M23 A-kodierter 5-Pin-Stromanschluss

Gehäuse und Montage:

– IP40 Aluminiumgehäuse
– Wandmontage
– Betriebstemperatur: -40 bis 70 °C
– Abmessungen: 400 x 74 x 195 mm
– Gewicht: 4650 g (18T2XS-WV), 4450 g (16T-WV), 3250 g (16T-LV)

Switch-Leistung:

– Switching Fabric: 112 Gbps (18T2XS-WV), 32 Gbps (16T-WV/-LV)
– Switch Throughput: 83,3 Mpps (18T2XS-WV), 23,8 Mpps (16T-WV/-LV)
– MAC-Adressentabelle: 16K Einträge
– Jumbo Frames: 10K Bytes

Layer-3-Funktionen:

– IPv4/IPv6 statisches Routing
– OSPFv2/v3
– RIPv2
– VLAN-Routing, bis zu 128 Interfaces

Layer-2-Funktionen:

– IEEE 802.1Q VLAN, Q-in-Q, Private VLAN
– Protokoll- und MAC-basierte VLANs
– Spanning Tree (STP/RSTP/MSTP), BPDU Guard
– Link Aggregation (LACP, statisch), max. 10 Gruppen
– IGMP/MLD Snooping v1–v3, Multicast VLAN Registration
– ERPS (Ethernet Ring Protection Switching), Wiederherstellungszeit unter 10 ms
– LLDP, Loop Protection

Sicherheitsfunktionen:

– Access Control Lists (IP-/MAC-basiert, bis zu 512 Einträge)
– DHCP Snooping
– IP Source Guard
– Dynamic ARP Inspection
– IEEE 802.1X Port- und MAC-Authentifizierung
– RADIUS- und TACACS+-Integration
– DoS-Angriffsschutz

Industrielle Protokolle:

– Modbus TCP
– IEEE 1588v2 PTP (Peer-to-peer und End-to-End transparent clock)

Verwaltung & Diagnose:
– Webinterface, Telnet, Konsole (CLI)
– SNMP v1, v2c und v3
– Sichere Verwaltung über SSHv2 und TLS 1.2
– Unterstützung für PLANET NMS, Smart Discovery, CloudViewerPro
– ONVIF-Geräteerkennung und Steuerung
– SFP-DDM für optische Diagnose
– Digitale Eingänge und Ausgänge für externe Alarme
– Syslog, SNMP Traps, SMTP Alarmversand

Leistungsaufnahme (maximal):

– ITS-6326-18T2XS-WV: 43,57 Watt
– ITS-6326-16T-WV und ITS-6326-16T-LV: 29,34 Watt

Spannungsbereich:

– WV-Modelle: 24 bis 110 VDC (Betrieb bis 137,5 VDC)
– LV-Modelle: 24 bis 54 VDC (Betrieb bis 54 VDC)

Zertifizierungen:

– Bahn: EN50155, EN45545-2, IEC 61373
– EMV: FCC Part 15 Class A, CE (EN55032, EN55035, EN61000-6-2/-6-4)
– Mechanik: IEC60068-2-6/27/32 (Vibration, Schock, Fall)
