PLANET Industrial 10G Copper to 10GBASE-X SFP+ Media Conv.

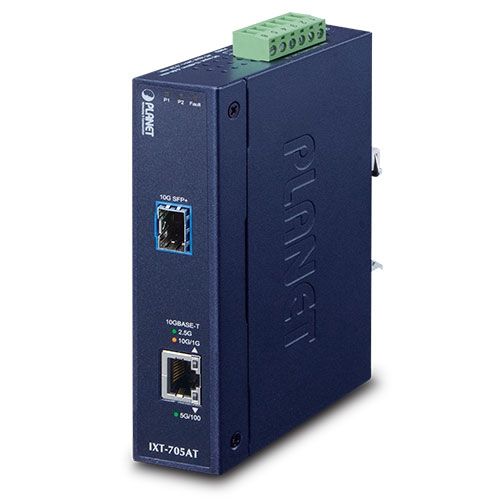

Der PLANET IXT-705AT ist ein leistungsstarker, industrietauglicher 10G Ethernet Medienkonverter, der eine hochzuverlässige Lösung zur Netzwerkentfernungserweiterung in rauen Industrieumgebungen bietet. In einem kompakten, robusten IP30-Metallgehäuse untergebracht, kombiniert er einen 10GBASE-T RJ45 Kupferport mit einem 10GBASE-X SFP+ Glasfaserport und bietet damit höchste Flexibilität für Medienkonvertierungen zwischen Kupfer- und Glasfaseranschlüssen.

Mit Unterstützung für Geschwindigkeiten von 100Mbps bis 10Gbps, einer Durchsatzkapazität von 20Gbps und Jumbo-Frame-Unterstützung bis 16K eignet sich der IXT-705AT ideal für Hochgeschwindigkeits-Backbones, Rechenzentren, Fabrikautomatisierung oder Carrier-Infrastrukturen. Dank seiner industrietauglichen Auslegung ist der Betrieb in Temperaturbereichen von -40 bis 75 °C sowie der Einsatz bei Vibrationen und Stößen problemlos möglich.

Die redundante Stromversorgung (12–48V DC oder 24V AC), ESD- und Stoßschutz sowie die einfache Plug-and-Play-Installation machen den IXT-705AT zu einer flexiblen und zuverlässigen Netzwerklösung für industrielle Anwendungen.

Technische Daten (Deutsch):

Schnittstellen:

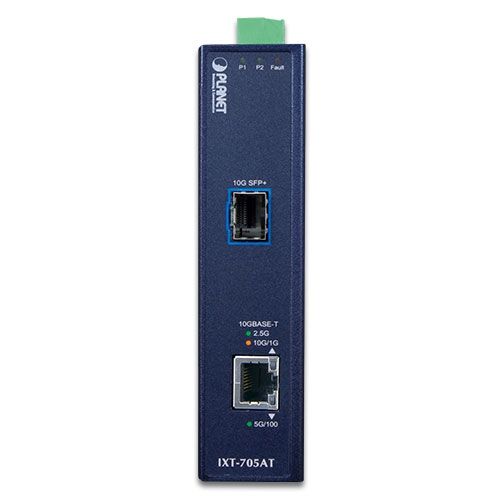

• Kupfer: 1 x RJ45 (100M/1G/2.5G/5G/10GBASE-T), Auto-MDI/MDI-X, Auto-Negotiation
• Glasfaser: 1 x 10GBASE-X SFP+ (kompatibel mit SR/LR)

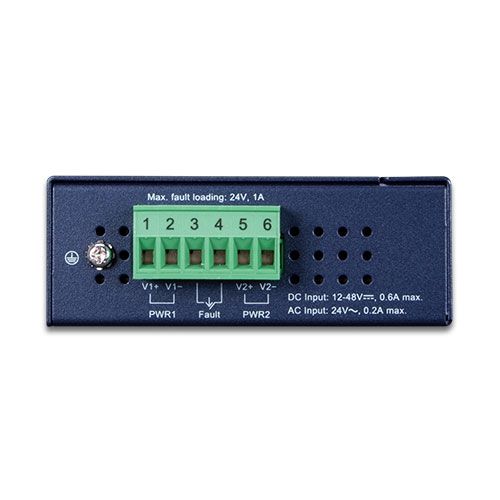

• Stromanschluss: 6-poliger Terminalblock (1/2 Power 1, 3/4 Alarm, 5/6 Power 2)
• Alarmrelais: 1 x Relaisausgang bei Stromausfall (1A @ 24V DC)

Gehäuse & Installation:

• Metallgehäuse, Schutzklasse IP30
• DIN-Schienen- und Wandmontage möglich
• Abmessungen: 32 x 87,8 x 135 mm
• Gewicht: 385g

Stromversorgung:

• DC 12–48V oder AC 24V (redundant mit Verpolungsschutz)
• Leistungsaufnahme: abhängig vom verwendeten Modul

Leistung & Funktionen:

• Switching-Fabric: 20Gbps
• Jumbo-Frames: bis 16K
• MAC-Adresstabelle: 9K Einträge
• Flusskontrolle: IEEE 802.3x (Vollduplex), Backpressure (Halbduplex)

ESD- & Überspannungsschutz:

• Ethernet ESD: ±6KV Kontaktentladung, ±8KV Luftentladung
• Überspannungsschutz: ±4KV

Kabelunterstützung:

• Kupfer (bis 100 m):
• 10G: Cat 6A/7
• 5G: Cat 6/6A/7
• 2.5G/1G/100M: Cat 5e/6/6A/7
• Glasfaser (SFP+):
• Multi-Mode: bis 300 m (50/125μm oder 62.5/125μm)
• Single-Mode: bis zu 60 km (9/125μm)

Umgebungsbedingungen:

• Betriebstemperatur: -40 ~ 75 °C
• Lagertemperatur: -40 ~ 75 °C
• Luftfeuchtigkeit: 5–95 % (nicht kondensierend)

Zertifizierungen & Normen:

• IEEE 802.3u/ab/bz/an/ae, IEEE 802.3x
• CE, FCC Klasse A
• Stabilitätstests: IEC60068-2-32 (Fall), -27 (Stoß), -6 (Vibration)
