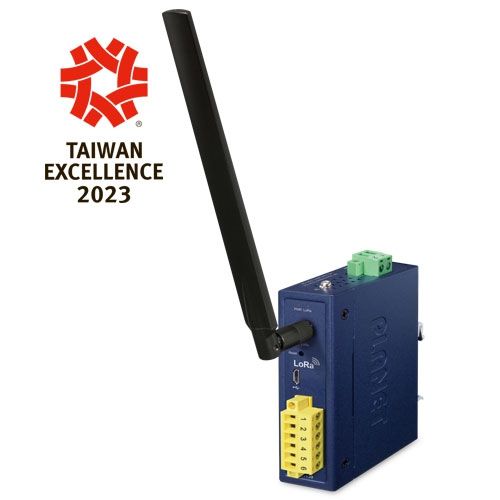

Planet Industrial IP30 LoRa Node Controller LN1130

Der PLANET LN1130 ist ein industrieller LoRa Node Controller, der sich ideal für den Aufbau intelligenter IoT-Umgebungen eignet. Ausgestattet mit RS232- und RS485-Schnittstellen, erlaubt der LN1130 die einfache Integration und Datenakquise von verschiedensten Sensoren und eingebetteten Geräten – z. B. Temperaturfühlern, Zutrittskontrollsystemen oder Sicherheitsanlagen.

Dank Unterstützung des LoRaWAN-Protokolls der Klasse C und seiner Kompatibilität mit gängigen Gateways wie der PLANET LCG-300-Serie ist der LN1130 perfekt für großflächige IoT-Projekte wie Smart Building, Energie-Monitoring oder Automatisierung. Seine Unterstützung für mehrere internationale Frequenzbänder macht ihn universell einsetzbar.

Das robuste IP30-Metallgehäuse, der große Temperaturbereich von -40 bis +75 °C und flexible Montagemöglichkeiten (DIN-Schiene oder Wand) prädestinieren das Gerät für den Einsatz in rauen Industrieumgebungen. Der integrierte Temperatursensor, Micro-USB-Konfigurationsanschluss und die übersichtlichen LED-Anzeigen sorgen für zusätzliche Kontrolle und Bedienkomfort.

Technische Daten (Deutsch):

Funktechnologie:

• Übertragungsstandard: LoRa, kompatibel mit LoRaWAN Klasse A/B/C
• Modulation: LoRa und FSK
• Frequenzbereich: 863 – 930 MHz (regionale Bänder: EU868, US915, AU915, AS923, IN865, KR920, RU864)
• Sendeleistung: 16 dBm (EU868) / 20 dBm (US915)
• Empfindlichkeit: -136 dBm
• Antennenanschluss: 1 x SMA (50 Ω, weiblich)

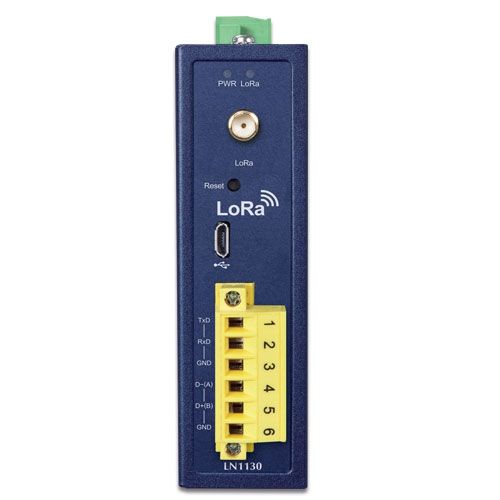

Schnittstellen:

• RS232 (transparent): Pin 1–3: TxD, RxD, GND
• RS485 (Modbus RTU): Pin 4–6: D-(A), D+(B), GND
• Konfigurationsport: 1 x Micro USB
• Anschluss: 6-poliger Terminalblock (Daten), 2-poliger Terminalblock (Strom)

Serielle Kommunikation:

• Baudrate: 600 – 256.000 bps (RS232 & RS485)
• Protokolle: Transparent (RS232), Modbus RTU (RS485)

Sensoren & Anzeigen:

• Integrierter Temperatursensor
• LED-Anzeigen: 1 x PWR, 1 x LoRa

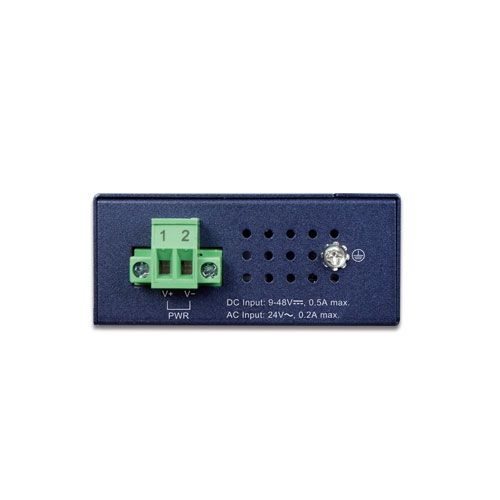

Stromversorgung:

• Eingang: 9 – 48 V DC oder 24 V AC
• Anschluss: 2-poliger Terminalblock

Gehäuse & Montage:

• Material: Metallgehäuse, IP30
• Abmessungen: 30 x 70 x 104 mm
• Gewicht: 218 g
• Montage: DIN-Schiene oder Wandmontage

Umgebungsbedingungen:

• Betriebstemperatur: -40 °C bis +75 °C
• Luftfeuchtigkeit: 5 – 95 % (nicht kondensierend)

Zertifizierungen:

• CE, FCC
