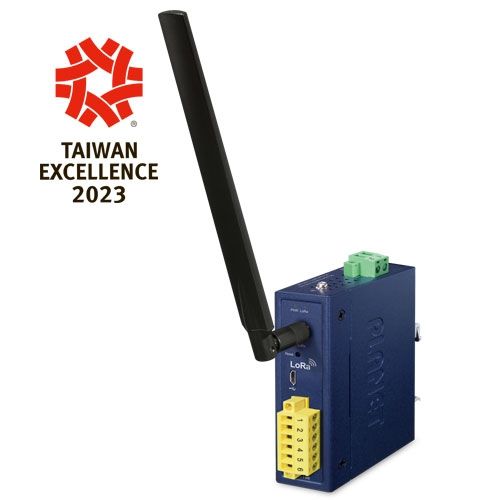

Planet Industrial IP30 LoRa Node Controller LN1140

Der PLANET LN1140 ist ein industrietauglicher LoRa Node Controller, der sich ideal für die Integration in smarte IoT-Umgebungen eignet. Mit zwei digitalen Eingängen und zwei digitalen Ausgängen ermöglicht er die einfache Anbindung von Sensoren, Steuerungen und Sicherheitssystemen. Durch die Kompatibilität mit dem LoRaWAN-Protokoll der Klasse C und gängigen Gateways wie der PLANET LCG-300-Serie ist der LN1140 eine perfekte Lösung für IoT-Großprojekte in den Bereichen Gebäudeautomatisierung, Smart Metering oder Industrie 4.0.

Die Unterstützung mehrerer globaler LoRa-Frequenzbänder, das kompakte Design mit IP30-Metallgehäuse sowie die flexible Montagemöglichkeit (DIN-Schiene oder Wand) machen den LN1140 besonders geeignet für beengte Industrieumgebungen. Die geräuschlose Konstruktion ohne Lüfter, die robuste Spannungsversorgung (9–48V DC / 24V AC) und die integrierten Status-LEDs sorgen für einen zuverlässigen und wartungsarmen Betrieb. Der eingebaute Temperatursensor bietet zusätzliche Monitoring-Funktionen.

Technische Daten (Deutsch):

Funktechnologie:

• Übertragung: LoRa, kompatibel mit LoRaWAN (Klassen A/B/C)
• Modulation: LoRa, FSK
• Frequenzbereich: 863 – 930 MHz (Regionen: EU868, US915, AU915, AS923, IN865, KR920, RU864)
• Sendeleistung: 16 dBm (EU868), 20 dBm (US915)
• Empfindlichkeit: -136 dBm

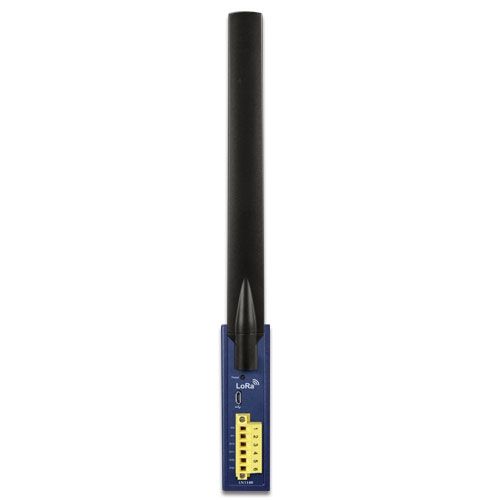

• Antenne: 1 × SMA-Buchse, 50 Ω

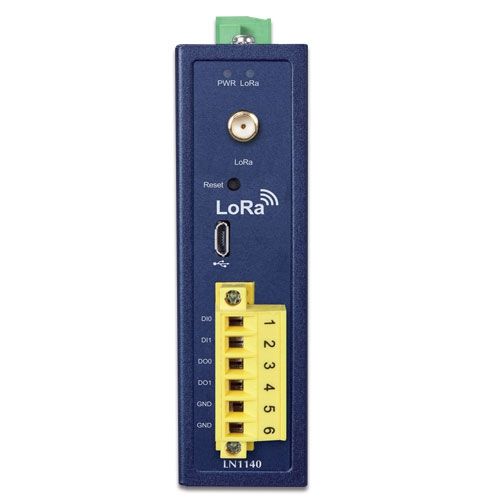

Digitale Ein-/Ausgänge:

• Eingänge (DI):
• Pin 1: DI0
• Pin 2: DI1
• Pegel 0: –24V bis 2.1V (±0.1V)
• Pegel 1: 2.1V bis 24V (±0.1V)
• Belastung: max. 10 mA @ 24V DC
• Ausgänge (DO):
• Pin 3: DO0
• Pin 4: DO1
• Open Collector: max. 100 mA @ 24V DC
• GND: Pin 5 und 6

Schnittstellen & Funktionen:

• Konfigurationsport: 1 × Micro USB
• LED-Anzeigen: 1 × PWR, 1 × LoRa
• Eingebauter Temperatursensor

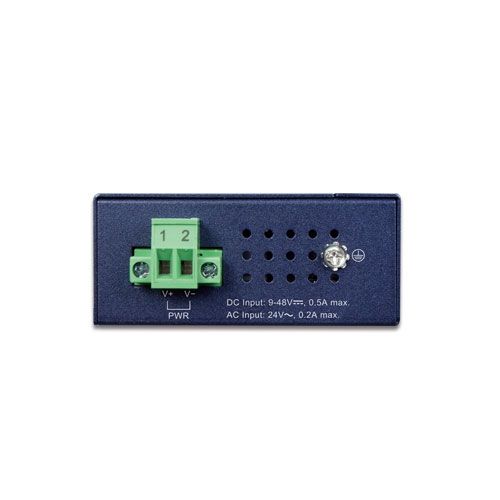

Stromversorgung:

• Eingang: 9 – 48V DC oder 24V AC
• Anschluss: 2-poliger Terminalblock

Gehäuse & Montage:

• Material: Metall, Schutzklasse IP30
• Maße: 30 × 70 × 104 mm
• Gewicht: 218 g
• Montage: DIN-Schiene oder Wandmontage

Umgebungsbedingungen:

• Betriebstemperatur: –40 °C bis +75 °C
• Luftfeuchtigkeit: 5 % – 95 % (nicht kondensierend)

Zertifizierungen:

• CE, FCC
