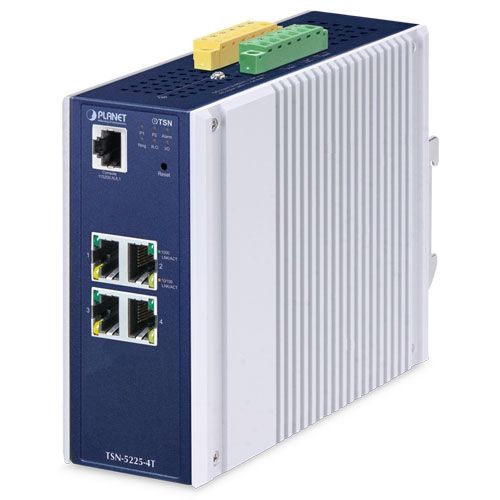

Planet Industrial L2+ 4-Port Managed TSN Ethernet Switch TS

Der PLANET TSN-5225-4T ist ein innovativer Industrial Ethernet Switch mit integrierter Time-Sensitive Networking (TSN)-Technologie, der eine garantierte, latenzarme Datenübertragung für zeitkritische industrielle Anwendungen sicherstellt. Mit vier Gigabit-RJ45-Ports, präziser Zeitprotokollierung (IEEE 1588v2) und einer robusten IP30-Metallkonstruktion eignet sich der Switch ideal für den Einsatz in industriellen Automatisierungsnetzwerken, Smart Factories, Transport, 5G-Edge und Echtzeit-Streaming.

Er erfüllt alle relevanten IEEE TSN-Standards wie 802.1AS-Rev, 802.1Qbv, 802.1Qci, 802.1CB, 802.1Qbu und 802.3br – und kombiniert diese mit redundanter Netzwerktechnologie wie ERPS (G.8032) für Ausfallsicherheit unter 10ms. Der Switch arbeitet zuverlässig bei Temperaturen zwischen -40 und +75 °C und unterstützt sowohl DIN-Rail- als auch Wandmontage.

Mit Dual Power Input, Modbus TCP, SNMP/Syslog-Alarmsystem, DI/DO-Einbindung und UNI-NMS-Unterstützung ermöglicht der TSN-5225-4T präzise, zuverlässige und ferngesteuerte Netzwerkinfrastrukturen in Industrie 4.0-Umgebungen. Er ist damit ein Schlüsselbaustein für ESG-konforme, nachhaltige Smart Manufacturing-Lösungen.

Technische Daten (Auszug):

Physikalische Anschlüsse:

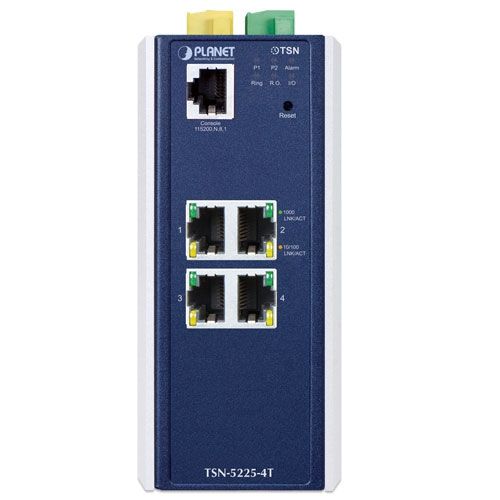

• 4 x 10/100/1000BASE-T RJ45-Ports (Auto-MDI/MDI-X)
• 1 x RJ45-Konsolenport
• 2 x Digitale Eingänge (DI), 2 x Digitale Ausgänge (DO)

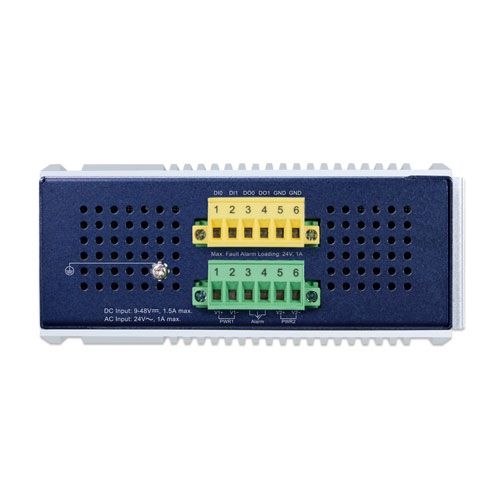

• 2 x 6-polige abnehmbare Terminalblöcke für Strom- und Alarmeingänge

Gehäuse und Installation:

• IP30 Aluminium, DIN-Schiene oder Wandmontage
• Abmessungen: 60 x 135 x 135 mm | Gewicht: 962g
• Betriebstemperatur: -40 ~ +75 °C
• Redundante Stromversorgung: DC 9–48V oder AC 24V
• Schutz: ESD 5KV, Überspannung 6KV

Switching:

• Architektur: Store-and-Forward | Switching Fabric: 8 Gbps
• MAC-Adresstabelle: 8K | Jumbo Frame: 10KB
• Buffer: 32Mbit | Durchsatz: 5.95 Mpps @64Byte

TSN-Technologien:

• IEEE 1588v2 PTP, 802.1AS-Rev, 802.1Qbv, 802.1Qci, 802.1CB, 802.1Qbu, 802.3br
• Zeitpräzision, Frame Scheduling, Stream Filtering, Redundanz und Express Traffic

Layer 2/3/4 Funktionen:

• VLANs: 4K Gruppen, Q-in-Q, Private VLAN, Voice VLAN, MAC/IP/Protokoll-basiert
• LACP, STP/RSTP/MSTP, Port Mirroring, ERPS
• ACLs (L2–L4), DHCP Snooping, DAI, IP Source Guard
• IPv4/IPv6 VLAN Routing (32 statische Einträge)
• QoS: 8 Warteschlangen, DSCP, WRR/SP, Bandbreitenkontrolle

Management:

• Web-UI, CLI, SNMPv1/v2c/v3, SSHv2, TLSv1.2
• NMSViewerPro / CloudViewerPro / PLANET UNI-NMS
• SNTP/NTP, Syslog, Alarmrelais, Reset-Taste, Dual Firmware Image
• Unterstützt Modbus TCP, SMTP, RMON 1/2/3/9

Multicast:

• IGMP v1/v2/v3, MLD v1/v2 Snooping, MVR, Querier Support
• 255 Gruppen pro Protokolltyp (IPv4/IPv6)
