Planet Industrial L2+ 4-Port Managed TSN Switch TSN-5225-4T2

Der PLANET TSN-5225-4T2S ist ein industrieller Layer-2+ Managed Ethernet Switch mit integrierter Time-Sensitive Networking (TSN)-Technologie, der für Echtzeitanwendungen mit extrem niedriger Latenz in industriellen Automatisierungsumgebungen entwickelt wurde. Mit vier Gigabit-RJ45-Ports und zwei Dual-Speed-SFP-Slots (1G/2.5G) garantiert er nicht nur eine zuverlässige Kommunikation, sondern auch maximale Flexibilität bei der Netzerweiterung über Glasfaser.

Dank robuster IP30-Metallkonstruktion, erweiterter Temperaturtoleranz von -40 bis 75 °C, redundanter Stromversorgung und Unterstützung von IEEE 802.1AS-Rev, Qbv, Qci, CB, Qbu und 1588v2 PTP bietet er eine zukunftssichere Infrastruktur für Industrie 4.0, Edge-Computing, 5G oder Smart Cities. Der TSN-5225-4T2S unterstützt außerdem umfassende Layer-2-/Layer-3-Funktionen, ACLs, VLAN-Routing, QoS, IGMP/MLD Snooping sowie die Integration mit Modbus TCP und PLANET UNI-NMS/NMSViewerPro.

Dank der digitalen Ein- und Ausgänge (DI/DO) kann der Switch in Überwachungs- und Alarmsysteme eingebunden werden – ideal für industrielle IoT-Umgebungen. Die Unterstützung für Dual Stack IPv4/IPv6, SFP-DDM und umfangreiche Verwaltungsoptionen macht ihn zu einem leistungsstarken Element für Echtzeit-Kommunikation in modernen Netzwerken.

Technische Daten (Auszug):

Anschlüsse:

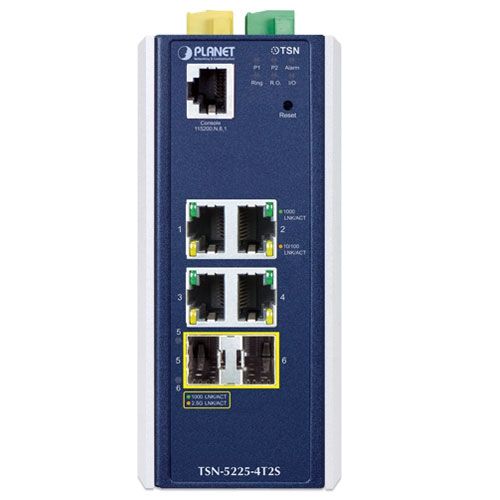

• 4 x 10/100/1000BASE-T RJ45 (Auto-MDI/MDI-X)
• 2 x 1000/2500BASE-X SFP-Ports
• 1 x RJ45-Konsolenport
• 2 x digitale Eingänge (DI), 2 x digitale Ausgänge (DO)

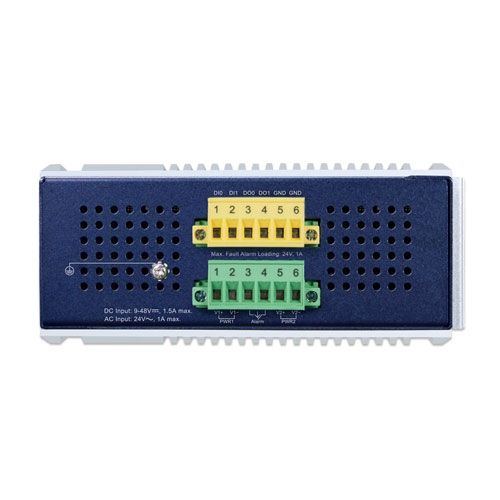

• 2 x 6-polige Terminalblöcke (Power + Alarm, DI/DO)

Gehäuse & Installation:

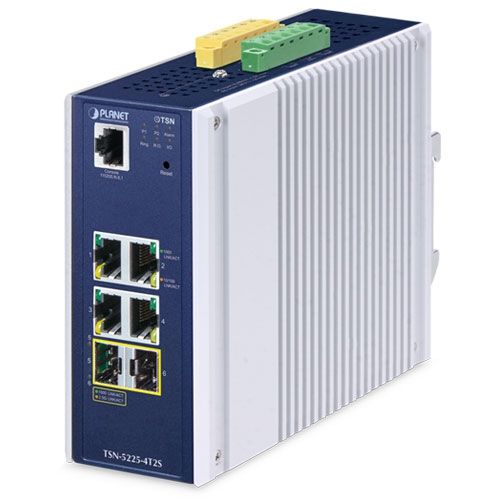

• IP30 Aluminiumgehäuse
• DIN-Schiene oder Wandmontage
• Betriebstemperatur: -40 bis +75 °C
• Stromversorgung: DC 9–48V / AC 24V (redundant)
• ESD-/Überspannungsschutz: 5KV / 6KV

Switching:

• Architektur: Store-and-Forward
• Switching Fabric: 18 Gbps | Durchsatz: 13.3 Mpps
• MAC-Adresstabelle: 8K | Jumbo Frame: 10 KB
• Buffer: 32 Mbit

TSN-Standards:

• IEEE 1588v2 PTP (Master/Slave, Boundary Clock etc.)
• 802.1AS-Rev, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB

Layer 2/3 Features:

• VLANs: bis 4K, Q-in-Q, Private/Voice VLAN, VLAN-Übersetzung
• Link Aggregation: 3 Gruppen à 6 Ports
• STP, RSTP, MSTP, BPDU Guard
• IGMPv1/v2/v3, MLDv1/v2 Snooping, MVR, Querier-Modus
• 32 statische Routingeinträge (IPv4/IPv6)
• VLAN-Routing, Ingress/Egress QoS, DSCP, 802.1p CoS

Sicherheit:

• IEEE 802.1X (Port-/MAC-basiert), RADIUS, TACACS+
• ACLs: IP-/MAC-basiert (bis 512 Einträge)
• DHCP Snooping, DAI, IP Source Guard, Port Security

Management:

• Web-GUI, Telnet/CLI, SNMPv1/v2c/v3
• Sicher: SSHv2, TLSv1.2, HTTPS
• PLANET UNI-NMS, NMSViewerPro, CloudViewerPro
• Syslog, SMTP, NTP, SFP-DDM, Dual Firmware Images
