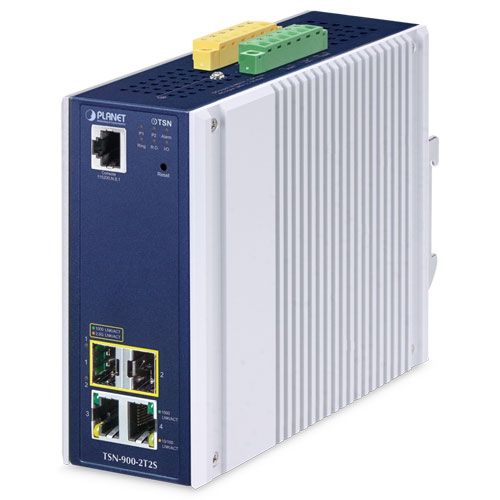

Planet Industrial 2-Port Managed TSN Switch TSN-900-2T2S

Der PLANET TSN-900-2T2S ist ein industrieller TSN-fähiger Managed Medienkonverter, der speziell für latenzkritische Anwendungen in Industrie 4.0, Smart Factory, Edge-Computing und Transportnetzwerken entwickelt wurde. Ausgestattet mit zwei RJ45-Gigabit-Ports und zwei 1000/2500BASE-X SFP-Slots bietet er eine zuverlässige Glasfaserverlängerung mit TSN-Funktionalität. Die unterstützten IEEE TSN-Standards wie 802.1AS-Rev, Qbv, Qci, Qbu, CB und 1588v2 PTP gewährleisten präzise, deterministische Datenübertragung mit extrem niedriger Latenz.

Das robuste IP30-Gehäuse, die erweiterte Betriebstemperatur von -40 bis 75 °C, die digitale Alarmverarbeitung (DI/DO) und die Integration mit Modbus TCP, PLANET UNI-NMS und SFP-DDM machen ihn zu einer zukunftssicheren Lösung für automatisierte Anlagen. Features wie VLAN-Routing, QoS, ACLs, ERPS-Ringredundanz, IGMP/MLD Snooping und fortgeschrittene Sicherheitsfunktionen machen den TSN-900-2T2S zur idealen Wahl für anspruchsvolle industrielle Netzwerke mit höchsten Echtzeitanforderungen.

Technische Daten (Auszug):

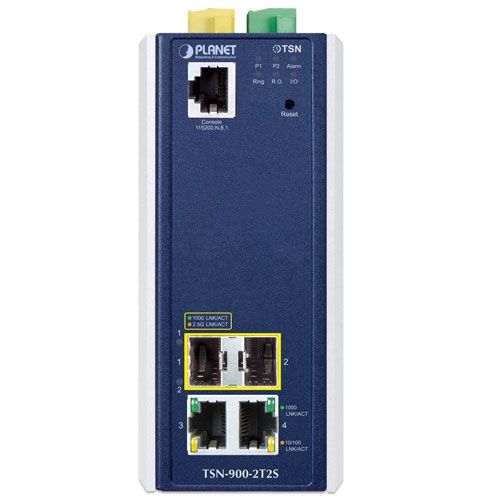

Anschlüsse:

• 2 x 10/100/1000BASE-T RJ45 Ports
• 2 x 1000/2500BASE-X SFP-Slots (auto-detect)
• 1 x RJ45-Konsolenport

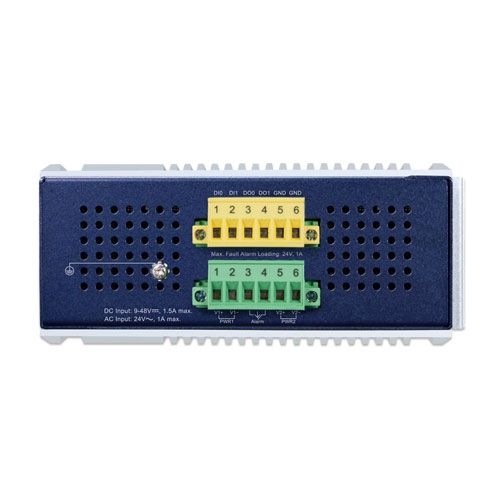

• 2 x digitale Eingänge (DI), 2 x digitale Ausgänge (DO)

Gehäuse & Umgebung:

• IP30 Aluminiumgehäuse, DIN-Schiene oder Wandmontage
• Betriebstemperatur: -40 bis +75 °C
• Stromversorgung: DC 9–48V oder AC 24V (redundant)
• Schutz: 5KV ESD, 6KV Überspannungsschutz
• Abmessungen: 60 x 135 x 135 mm | Gewicht: 949 g

Switching:

• Fabric: 14 Gbps, Throughput: 10.41 Mpps
• Jumbo Frame: 10K | Buffer: 32 Mbit
• MAC-Tabelle: 8K Einträge

TSN-Funktionen:

• IEEE 1588v2 PTP (Master/Slave/Transparent)
• IEEE 802.1AS-Rev, Qbv, Qch, Qci, CB, Qbu, 802.3br
• Zeitpräzision, Frame Scheduling, Redundanz, Traffic Priorisierung

Layer 2/3 Features:

• VLANs: 4K, Q-in-Q, Private/MAC/IP/Voice VLANs
• LACP, MSTP/STP/RSTP, Port Mirroring, Loop Protection, ERPS
• VLAN-Routing, bis zu 32 statische Routen (IPv4/IPv6)

Sicherheit:

• IEEE 802.1X, MAC-Auth, ACLs (512 Einträge), RADIUS, TACACS+
• DHCP Snooping, DAI, IP Source Guard, Port Security

QoS & Multicast:

• 8 Prioritätswarteschlangen, CoS, DSCP, WRR, Bandbreitenkontrolle
• IGMP v1/v2/v3, MLD v1/v2, MVR, Querier Mode

Management:

• Web-GUI, CLI (Telnet/Konsole), SNMPv1/v2c/v3
• Sicher: SSHv2, TLSv1.2, HTTPS
• PLANET Smart Discovery, UNI-NMS, NMSViewerPro, CloudViewerPro
• SFP-DDM, Dual Firmware, Reset-Taste, Syslog/SMTP-Alarme
