Rittal 2500500 Anschlusskabel 3000 mm Einspeisung, 3-polig ohne Stecker content_copy

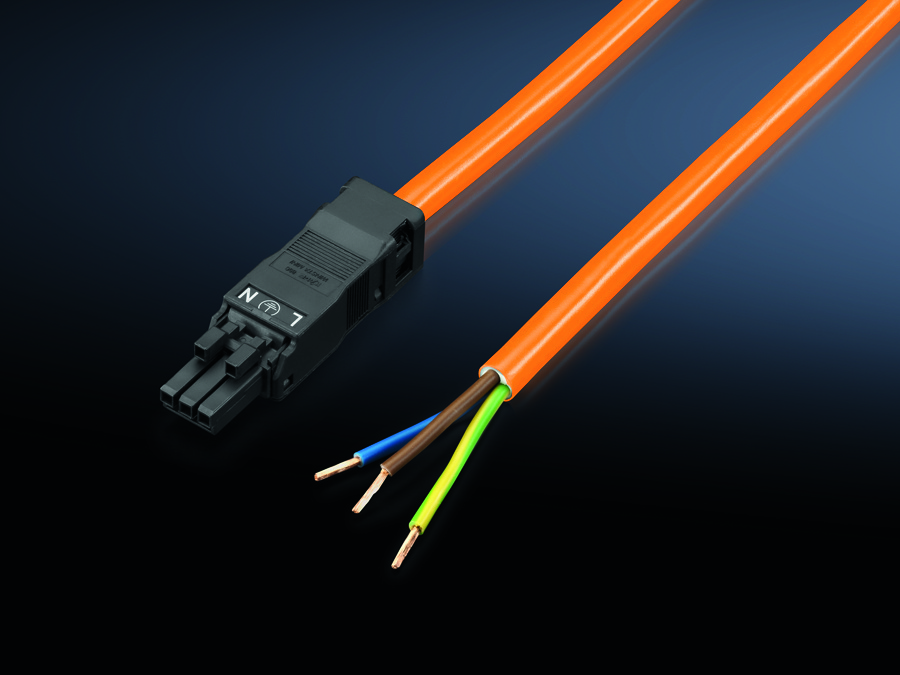

Die Rittal SZ 2500500 ist eine Anschlussleitung für die Einspeisung in elektrische Systeme, speziell konzipiert für den einfachen und zeitsparenden Anschluss der Systemleuchte LED. Das Kabel ist in Orange gehalten, was es im Schaltschrank gut sichtbar macht, und verfügt über eine Länge von 3.000 mm. Es ist als 3-polige Leitung ausgeführt, wobei die Ausführung mit Buchse und ohne Stecker erfolgt, um eine sichere und standardisierte Verbindung zu gewährleisten. Die Leitung entspricht den Normen AVLV2 für Netzanschlussleitungen und ECBT2 für Netzanschluss-Steckverbinder, was die Einhaltung von Sicherheits- und Qualitätsanforderungen im industriellen Einsatz sichert.

Einsatzbereiche
Die Anschlussleitung ist primär für den Einsatz in industriellen Schaltschränken vorgesehen, insbesondere zur Stromversorgung von LED-Systemleuchten. Die Länge von 3.000 mm ermöglicht eine flexible Platzierung der Leuchte innerhalb des Schaltschranks, ohne dass zusätzliche Verlängerungen oder Umleitungen notwendig sind. Die Farbe Orange dient der visuellen Kennzeichnung und erleichtert die Identifizierung im Schaltschrank, insbesondere bei Wartungs- oder Montagearbeiten.

Funktionen und Ausstattung im Detail
Die Leitung ist mit einer AWG 16-Querschnittsbezeichnung ausgeführt, was auf eine mittlere Strombelastbarkeit hinweist und für den Einsatz in Standard-Industrieanlagen geeignet ist. Die Bemessungsbetriebsspannung beträgt 100 V bis 240 V bei einer Frequenz von 50 Hz oder 60 Hz, was die Verwendung in verschiedenen internationalen Stromversorgungsnetzen ermöglicht. Die Ausführung mit Buchse ohne Stecker sorgt für eine sichere und störungsfreie Verbindung, die direkt in die entsprechenden Anschlussbuchsen der LED-Systemleuchte eingesteckt wird.

Technik verständlich erklärt
Die Bezeichnung AWG 16 beschreibt den Querschnitt des Kabels nach dem American Wire Gauge-System, einem international anerkannten Standard zur Klassifizierung von Kabelquerschnitten. Ein AWG 16 entspricht einem Querschnitt von etwa 0,82 mm², was für die übertragene Leistung und die vorgesehenen Betriebsbedingungen ausreichend ist. Die Norm AVLV2 bezieht sich auf die Anforderungen an Netzanschlussleitungen, insbesondere hinsichtlich Isolierung, mechanischer Festigkeit und elektrischer Sicherheit. Die Norm ECBT2 definiert die Anforderungen an Steckverbinder für Netzanschlüsse, was die Kompatibilität und Zuverlässigkeit der Verbindung gewährleistet.

Kompatibilität und Zubehör
Die Anschlussleitung ist speziell für die Systemleuchte LED von Rittal konzipiert. Passendes Zubehör, das im Sortiment angeboten wird, umfasst Kabelbinder L150 mm, die zur ordnungsgemäßen Befestigung und Führung der Leitung im Schaltschrank verwendet werden können. Die Kombination mit diesen Kabelbindern ermöglicht eine saubere und strukturierte Verkabelung, die die Wartbarkeit und Sicherheit im Schaltschrank erhöht.

Montage und Installation
Die Montage erfolgt durch direktes Einstecken der Buchse in die entsprechende Anschlussbuchse der LED-Systemleuchte. Die Länge von 3.000 mm bietet ausreichend Spielraum für die Platzierung innerhalb des Schaltschranks. Die orange Farbe erleichtert die Identifizierung während der Installation. Es ist keine zusätzliche Werkzeuganwendung oder spezielle Montageausrüstung erforderlich.

Vorteile im Betrieb
Die Anschlussleitung ermöglicht einen schnellen und sicheren Anschluss der LED-Systemleuchte, wodurch die Montagezeit im Schaltschrank reduziert wird. Die Einhaltung der Normen AVLV2 und ECBT2 gewährleistet eine hohe Zuverlässigkeit und Sicherheit im Betrieb. Die Farbgebung in Orange unterstützt die visuelle Orientierung im Schaltschrank, was die Wartung und Fehlerdiagnose erleichtert. Die Länge von 3.000 mm bietet Flexibilität bei der Platzierung der Leuchte, ohne zusätzliche Verlängerungen oder Umleitungen zu erfordern.

Allgemein
Ausführung	Einspeisung, 3-polig (mit Buchse, ohne Stecker)
Farbe	Orange
Länge	3.000 mm
AWG	AWG 16
Normen	Netzanschlussleitungen: AVLV2, Netzanschluss-Steckverberbinder: ECBT2
Bemessungsbetriebsspannung	100 V - 240 V, 1~, 50 Hz/60 Hz

---
