Rittal 2500711 SZ Steckdosenbox für Systemleuchte LED, GB (Typ G, B content_copy

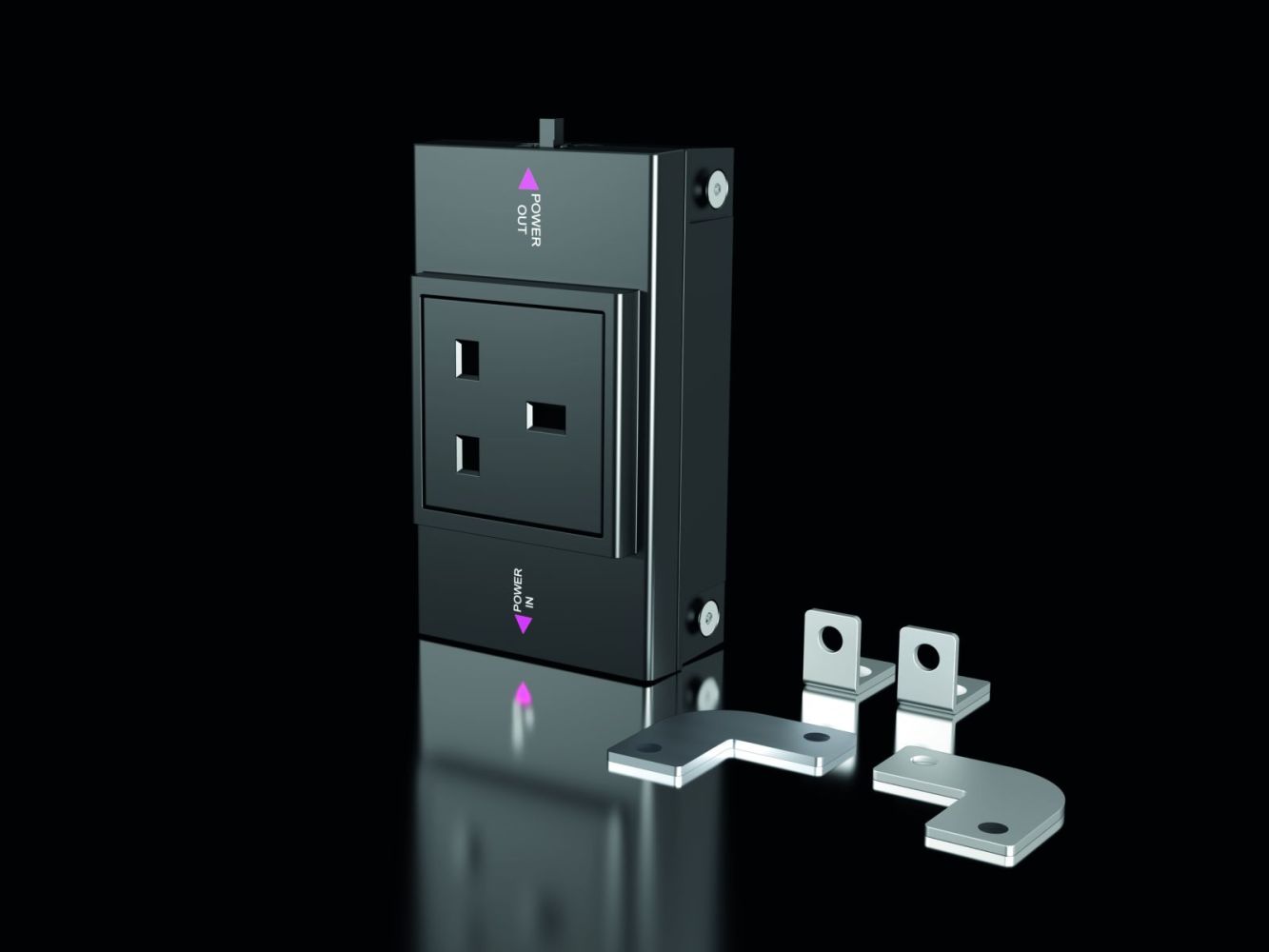

Die Rittal SZ 2500711 ist eine Steckdosenbox, speziell konzipiert zur Kombination mit der Systemleuchte LED. Sie dient als modulares Zubehör für den Einsatz in Schaltschränken und ermöglicht die Integration einer Steckdose im Format GB (Typ G, BS 1363), die für den Einsatz in Großbritannien standardisiert ist. Das Gehäuse besteht aus Kunststoff und ist in der Farbe RAL 7016 gehalten, was eine visuelle Harmonisierung mit anderen Komponenten im Schrank ermöglicht. Die Steckdosenbox ist für den Einsatz in industriellen Umgebungen ausgelegt und bietet eine flexible Montage an verschiedenen Stellen im Schrank, einschließlich am Türrohrrahmen. Die ergonomische Positionierung an Flächen erleichtert den Zugriff auf die Steckdose während des Betriebs.

Einsatzbereiche
Die Steckdosenbox ist für den Einsatz in industriellen Schaltschränken konzipiert, insbesondere in Anlagen, die im internationalen Kontext betrieben werden. Die Integration in den Stromkreis der Systemleuchte LED ermöglicht eine einfache und kosteneffiziente Installation ohne zusätzlichen Verdrahtungsaufwand. Die Steckdose ist für den Betrieb in Regionen mit der Steckdosennorm GB (Typ G, BS 1363) vorgesehen, was sie besonders für Projekte in Großbritannien oder in Anlagen mit britischer Elektroausrüstung geeignet macht.

Funktionen und Ausstattung im Detail
Die Box verfügt über eine 3-polige Steckdose im GB-Format, die eine sichere und standardkonforme Stromversorgung für Geräte ermöglicht. Die Bemessungsbetriebsspannung liegt zwischen 195 V und 250 V bei einer Frequenz von 50 Hz oder 60 Hz, was die Verwendung in verschiedenen Stromnetzen weltweit ermöglicht. Die Steckdosenbox kann sowohl als Einspeisung (3-polig) als auch für Durchgangsverdrahtung (3-polig) eingesetzt werden, wobei die Wahl je nach Anwendung erforderlich ist. Das Lieferumfang umfasst Befestigungsmaterial, das die Montage im Schrank erleichtert.

Technik verständlich erklärt
Die Steckdosenbox ist so konzipiert, dass sie direkt in den Stromkreis der Systemleuchte LED integriert wird. Dadurch entfällt der zusätzliche Verdrahtungsaufwand, der sonst bei separaten Steckdosen erforderlich wäre. Die Kaskadierbarkeit mit der Systemleuchte LED ermöglicht eine modulare Erweiterung des Schrankes, wobei mehrere Steckdosenboxen in einer Kette angeordnet werden können. Die Abmessungen betragen 163 mm (Breite), 68 mm (Höhe) und 43,5 mm (Tiefe), was eine kompakte Platzierung im Schrank ermöglicht. Der Betriebstemperaturbereich reicht von -20 °C bis 55 °C, was die Verwendung in Umgebungen mit wechselnden Temperaturen zulässt.

Kompatibilität und Zubehör
Die Steckdosenbox ist speziell für die Verwendung mit der Rittal Systemleuchte LED entwickelt. Die gleichen Anschlusszubehörteile wie bei der Leuchte können verwendet werden, was eine einheitliche Verdrahtung und Montage ermöglicht. Als passendes Zubehör stehen verschiedene Anschlussleitungen zur Verfügung, darunter 3-polige Anschlussleitungen für Durchgangsverdrahtung und Einspeisung, sowie Leitungen in Längen von 1000 mm und 3000 mm in Orange. Diese Leitungen unterstützen die flexible Verkabelung innerhalb des Schrankes.

Montage und Installation
Die Montage erfolgt flexibel im gesamten Schrank, einschließlich am Türrohrrahmen. Die mitgelieferten Befestigungsmaterialien ermöglichen eine sichere und stabile Installation. Die einfache Anschlusstechnik reduziert den Installationsaufwand und minimiert Fehlerquellen. Die Positionierung an Flächen ist ergonomisch gestaltet, um den Zugriff auf die Steckdose während des Betriebs zu erleichtern.

Vorteile im Betrieb
Die Integration in den Stromkreis der Systemleuchte LED reduziert den Verdrahtungsaufwand und ermöglicht eine modulare Erweiterung des Schrankes. Die Kaskadierbarkeit und die Verwendung identischer Anschlusszubehörteile sorgen für eine einheitliche und übersichtliche Verkabelung. Die Steckdose im GB-Format erfüllt die Anforderungen für den Einsatz in Großbritannien und ermöglicht die Nutzung von Geräten, die an diese Norm angepasst sind. Die robuste Konstruktion aus Kunststoff und der Betriebstemperaturbereich von -20 °C bis 55 °C gewährleisten eine zuverlässige Funktion in industriellen Anwendungen.

Allgemein
Material	Kunststoff
Farbe	RAL 7016
Lieferumfang	Inkl. Befestigungsmaterial
Anschlussmöglichkeiten	Einspeisung, 3-polig, Durchgangsverdrahtung, 3-polig
Hinweis	Je nach Anwendung ist eine Durchgangsverdrahtung oder eine Einspeisung 3-polig notwendig
Breite	163 mm
Höhe	68 mm
Tiefe	43,5 mm
Betriebstemperaturbereich	-20 °C...55 °C
Steckdosen	GB (Typ G, BS 1363)
Bemessungsbetriebsspannung	195 V - 250 V, 50 Hz/60 Hz
PCF/VE (Cradle-to-Gate)	1,6

---
