Rittal 2500530 Anschlussleitung L1000 mm Orange 3-polig content_copy

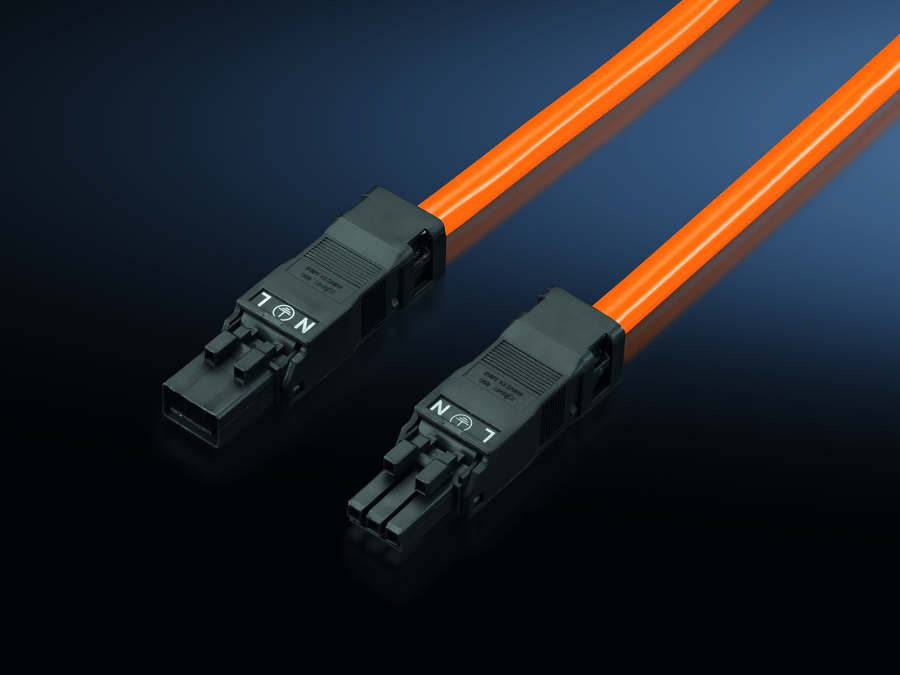

Die Rittal SZ 2500530 ist eine Anschlussleitung für die Durchgangsverdrahtung in Schaltschränken und Systemen, speziell konzipiert für den einfachen und zeitsparenden Anschluss der Systemleuchte LED. Das Produkt verfügt über eine 3-polige Ausführung mit integriertem Stecker und Buchse, wodurch eine direkte Verbindung ohne zusätzliche Verbindungsbauteile möglich ist. Die Leitung ist in Orange gehalten, was sie im Schaltschrank gut sichtbar macht und eine schnelle Identifizierung ermöglicht. Mit einer Länge von 1.000 mm bietet sie ausreichend Spielraum für die Installation in Standard-Schaltschrankkonfigurationen.

Einsatzbereiche
Die Anschlussleitung ist primär für den Einsatz in industriellen Schaltschränken vorgesehen, insbesondere zur Verbindung von LED-Systemleuchten. Diese Leuchten dienen der Beleuchtung im Inneren von Schaltschränken und sind oft Teil von Systemen zur visuellen Signalisierung oder zur Unterstützung bei Wartungsarbeiten. Die Durchgangsverdrahtung ermöglicht eine saubere und strukturierte Verkabelung, wodurch die Montagezeit reduziert und die Übersichtlichkeit im Schaltschrank erhöht wird.

Funktionen und Ausstattung im Detail
Die Leitung ist mit einem Stecker und einer Buchse ausgestattet, die für eine schnelle und sichere Verbindung sorgen. Die 3-polige Konstruktion deckt die erforderlichen Leiter für Phasen, Neutralleiter und Schutzleiter ab. Die Farbe Orange ist typisch für Anschlussleitungen in Schaltschränken und dient der visuellen Unterscheidung von anderen Kabeln. Die Länge von 1.000 mm ist für die meisten Standardanwendungen ausreichend, ohne dass zusätzliche Kabelverlängerungen erforderlich sind.

Technik verständlich erklärt
Die Leitung entspricht der AWG 16-Spezifikation, was einer Querschnittsfläche von etwa 1,31 mm² entspricht. Dieser Querschnitt ist für die Übertragung von Strom in Schaltschrankanwendungen geeignet und gewährleistet eine ausreichende Strombelastbarkeit bei geringem Widerstand. Die Bemessungsbetriebsspannung beträgt 100 V bis 240 V, 1~, 50 Hz/60 Hz, was die Verwendung in Standard-Netzspannungsanlagen in Europa und anderen Regionen ermöglicht. Die Normen AVLV2 für Netzanschlussleitungen und ECBT2 für Netzanschluss-Steckverbinder garantieren die Einhaltung der relevanten Sicherheits- und Qualitätsstandards. Die UL-Zulassung (UR + C-UR recognized) bestätigt die Konformität mit den Anforderungen der Underwriters Laboratories, was insbesondere für den Einsatz in internationalen Projekten relevant ist.

Kompatibilität und Zubehör
Die Anschlussleitung ist speziell für die Verwendung mit Rittal-Systemleuchten konzipiert. Passendes Zubehör, das im Sortiment angeboten wird, umfasst Kabelbinder mit einer Länge von 150 mm, die zur Befestigung und Ordnung der Leitung im Schaltschrank verwendet werden können. Diese Kabelbinder unterstützen eine ordnungsgemäße Verkabelung und verhindern lose oder unkontrolliert verlaufende Kabel.

Montage und Installation
Die Montage erfolgt durch einfaches Einstecken des Steckers in die Buchse der Systemleuchte und der entsprechenden Buchse im Schaltschrank oder an einem anderen Verbindungspunkt. Die Durchgangsverdrahtung ermöglicht es, die Leitung ohne zusätzliche Verbindungsboxen oder Klemmen zu verlegen. Die Leitung ist für eine direkte Installation in Schaltschränken ausgelegt, wobei die Verwendung von Kabelbindern empfohlen wird, um eine ordnungsgemäße Führung zu gewährleisten.

Vorteile im Betrieb
Die SZ 2500530 reduziert die Montagezeit durch die integrierte Stecker-Buchse-Kombination und die vorgefertigte Länge. Die klare Farbgebung erleichtert die Identifizierung und Wartung. Die Einhaltung der Normen AVLV2 und ECBT2 sowie die UL-Zulassung sichern die Zuverlässigkeit und Sicherheit im Betrieb. Die Leitung ist für den Einsatz in industriellen Umgebungen ausgelegt, wo eine robuste und wartungsfreundliche Verkabelung erforderlich ist.

Allgemein
Ausführung	Durchgangsverdrahtung, 3-polig (mit Buchse und Stecker)
Farbe	Orange
Länge	1.000 mm
AWG	AWG 16
Normen	Netzanschlussleitungen: AVLV2, Netzanschluss-Steckverberbinder: ECBT2
Bemessungsbetriebsspannung	100 V - 240 V, 1~, 50 Hz/60 Hz

---
