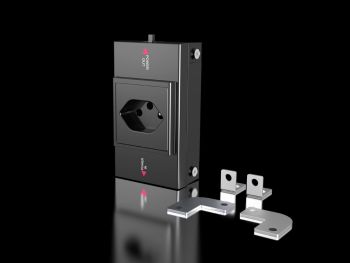

Rittal 2500713 SZ Steckdosenbox für Systemleuchte LED, CH (Typ J, S content_copy

Die Rittal SZ 2500713 ist eine Steckdosenbox für die Verwendung mit der Systemleuchte LED, speziell konzipiert für den Einsatz in Schaltschränken und industriellen Anlagen. Das Gerät verfügt über eine Steckdose im Schweizer Standard CH (Typ J, SEV 1011) und ist aus Kunststoff gefertigt, in der Farbe RAL 7016. Es dient als ergänzende Komponente im modularen System der Systemleuchte LED, um eine flexible und ergonomische Stromversorgung innerhalb des Schaltschranks zu ermöglichen.

Einsatzbereiche
Die Steckdosenbox ist für den Einsatz in industriellen Schaltschränken vorgesehen, insbesondere in Anlagen, die eine Stromversorgung für mobile Geräte, Werkzeuge oder Messinstrumente im Innenbereich benötigen. Die integrierte Steckdose CH (Typ J, SEV 1011) macht sie besonders geeignet für Anwendungen in der Schweiz oder in Regionen, in denen dieser Steckdosenstandard verwendet wird. Die flexible Montage an verschiedenen Stellen im Schrank, einschließlich am Türrohrrahmen, ermöglicht eine optimale Platzierung an Arbeitsplätzen oder in der Nähe von Bedienelementen.

Funktionen und Ausstattung im Detail
Die Box ist mit einer Steckdose im Schweizer Standard ausgestattet, die für eine Bemessungsbetriebsspannung von 195 V bis 250 V bei 50 Hz oder 60 Hz ausgelegt ist. Die Anschlussmöglichkeiten umfassen sowohl eine 3-polige Einspeisung als auch eine 3-polige Durchgangsverdrahtung, wodurch je nach Anwendung entweder eine direkte Stromversorgung oder eine Weiterleitung an nachfolgende Komponenten möglich ist. Die Montage erfolgt mit beiliegendem Befestigungsmaterial, das im Lieferumfang enthalten ist.

Technik verständlich erklärt
Die Steckdosenbox ist so konzipiert, dass sie direkt in den Stromkreis der Systemleuchte LED integriert wird. Dadurch entfällt ein zusätzlicher Verdrahtungsaufwand, da die Stromversorgung über die bestehende Leitung der Leuchte erfolgt. Die Kaskadierung mit der Systemleuchte LED ermöglicht eine modulare Erweiterung des Systems, wodurch mehrere Steckdosenboxen in einer Kette angeordnet werden können. Die Betriebstemperaturbereich von -20 °C bis 55 °C sichert eine zuverlässige Funktion in typischen industriellen Umgebungen.

Kompatibilität und Zubehör
Die Steckdosenbox ist speziell für die Verwendung mit der Rittal Systemleuchte LED entwickelt. Die gleichen Anschlusszubehörteile wie bei der Leuchte können verwendet werden, was eine einheitliche Verdrahtung und Installation gewährleistet. Als passendes Zubehör stehen verschiedene Anschlussleitungen zur Verfügung, darunter 3-polige Leitungen für Einspeisung und Durchgangsverdrahtung in Längen von 1000 mm und 3000 mm, teilweise in Orange. Diese Leitungen ermöglichen eine flexible und sichere Verbindung zwischen der Steckdosenbox und der Systemleuchte oder anderen Komponenten.

Montage und Installation
Die Montage erfolgt an beliebigen Stellen im Schaltschrank, einschließlich am Türrohrrahmen, wodurch eine ergonomische Positionierung an Arbeitsflächen möglich ist. Die beiliegenden Befestigungsmaterialien ermöglichen eine sichere und stabile Montage. Die einfache Anschlusstechnik erfordert keine zusätzlichen Verdrahtungsarbeiten, da die Steckdosenbox direkt in den Stromkreis der Systemleuchte LED integriert wird.

Vorteile im Betrieb
Durch die Integration in das System der Systemleuchte LED wird die Steckdosenbox zu einem flexiblen Bauelement, das ohne zusätzlichen Aufwand installiert werden kann. Die modulare Bauweise ermöglicht eine skalierbare Erweiterung des Stromversorgungssystems innerhalb des Schaltschranks. Die Verwendung des Schweizer Steckdosenstandards CH (Typ J, SEV 1011) gewährleistet eine kompatible und sichere Stromversorgung für Geräte, die diesen Anschluss erfordern. Die robuste Ausführung aus Kunststoff in RAL 7016 sorgt für eine gute Passform in industriellen Umgebungen und eine lange Lebensdauer unter Betriebsbedingungen.

Allgemein
Material	Kunststoff
Farbe	RAL 7016
Lieferumfang	Inkl. Befestigungsmaterial
Anschlussmöglichkeiten	Einspeisung, 3-polig, Durchgangsverdrahtung, 3-polig
Hinweis	Je nach Anwendung ist eine Durchgangsverdrahtung oder eine Einspeisung 3-polig notwendig
Breite	163 mm
Höhe	68 mm
Tiefe	43,5 mm
Betriebstemperaturbereich	-20 °C...55 °C
Steckdosen	CH (Typ J, SEV 1011)
Bemessungsbetriebsspannung	195 V - 250 V, 50 Hz/60 Hz
PCF/VE (Cradle-to-Gate)	1,6

---
