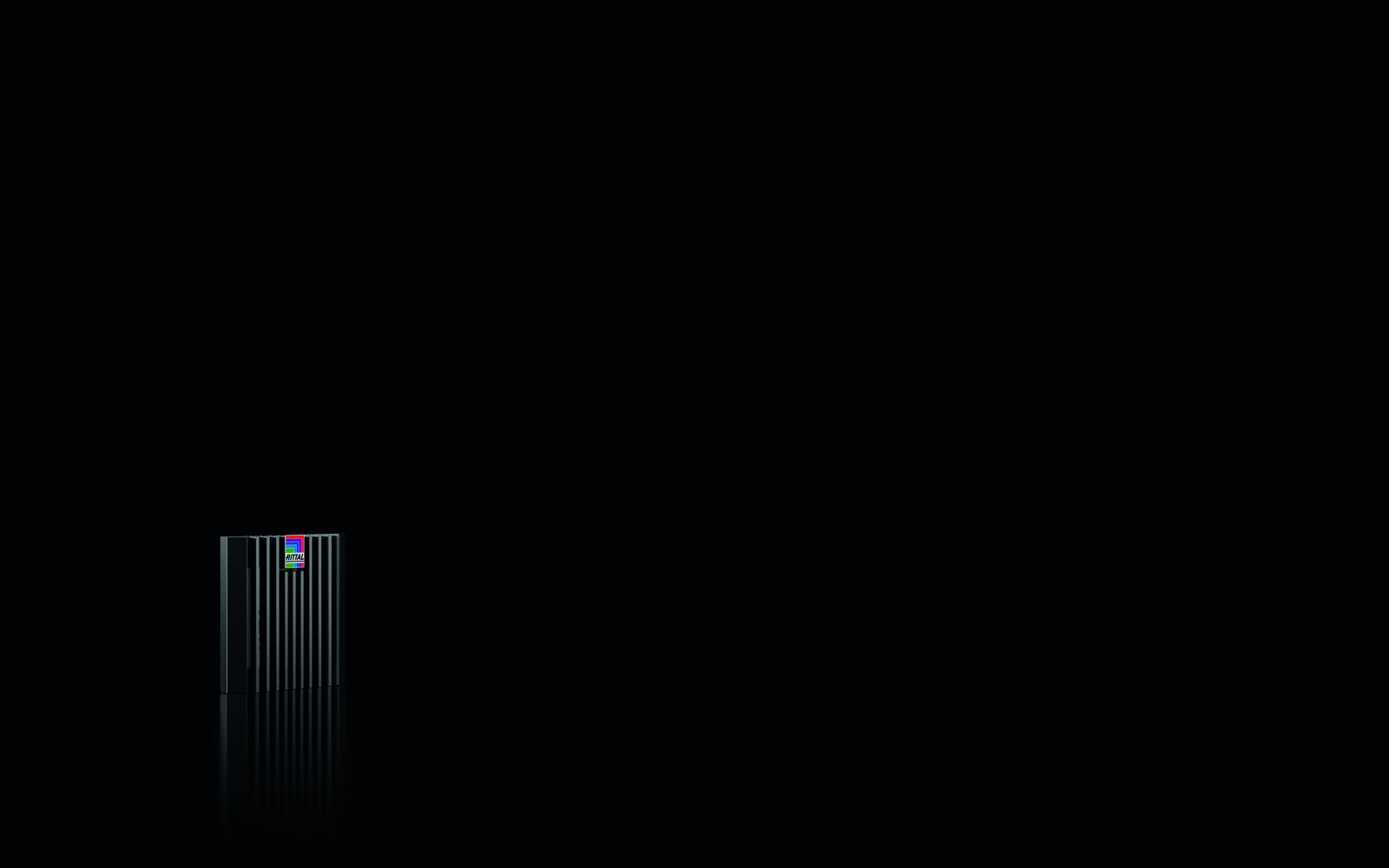

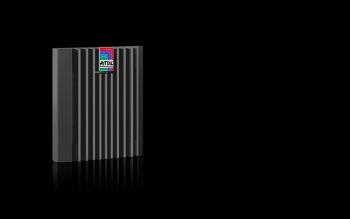

Rittal 3237308 Blue e+ Austrittsfilter, RAL 9005 content_copy

Der Rittal SK 3237.308 ist ein Austrittsfilter für Filterlüfter der Baureihe SK 3237.7xx, ausgeführt als Wandanbau. Er dient der kontrollierten Abfuhr von Verlustwärme aus Schaltschränken und unterstützt die Belüftung, um temperaturempfindliche Bauteile zu schützen. Die Funktion erfolgt durch die direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Das Gerät ist aus Kunststoff gefertigt und in der Farbe RAL 9005 (schwarz) erhältlich. Die Abmessungen betragen 116,5 mm Breite, 116,5 mm Höhe und 33,2 mm Tiefe. Der Montageausschnitt erfordert einen Ausbruch von 92 mm Breite und 92 mm Höhe im Schaltschrank.

Einsatzbereiche
Der Austrittsfilter ist für den Einsatz in industriellen Schaltschränken konzipiert, wo eine kontinuierliche Belüftung und Kühlung erforderlich sind. Er wird in Kombination mit Filterlüftern der Typenreihe SK 3237.7xx eingesetzt, um die Innentemperatur im Schaltschrank zu regulieren. Die Anwendung erfolgt in Umgebungen, in denen eine gewisse Schutzklasse gegen Staub und Spritzwasser erforderlich ist, beispielsweise in Produktionsanlagen, Automatisierungstechnik oder in der Prozessindustrie.

Funktionen und Ausstattung im Detail
Ein zentraler Vorteil des SK 3237.308 ist der leichte Filterwechsel durch einen neuen Öffnungsmechanismus am Lamellengitter. Dies ermöglicht eine schnelle und einfache Wartung ohne Werkzeug. Die Montage am Schrank erfolgt werkzeuglos und wird durch optimierte Rasthaken beschleunigt. Im Lieferumfang sind der Austrittsfilter sowie eine Vliesfiltermatte enthalten, die als Filtermedium dient und die Zufuhr von sauberer Luft gewährleistet.

Technik verständlich erklärt
Der Filter arbeitet in Verbindung mit einem Filterlüfter, der die Luft durch den Schaltschrank saugt. Der Austrittsfilter sorgt dafür, dass die abgeführte Luft nicht unkontrolliert entweicht, sondern über ein strukturiertes Lamellengitter abgegeben wird. Die Vliesfiltermatte hält feine Partikel zurück und verhindert, dass Schmutz in den Schaltschrank gelangt. Die Schutzart IP 54 wird erreicht, wenn der Filter mit der Vliesfiltermatte betrieben wird. Entsprechend der NEMA-Norm erreicht das Gerät Type 12 mit Vliesfilter und Type 3, 3R mit Vliesfilter und Strahlwasserhaube.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für Filterlüfter der Typenreihe SK 3237.7xx ausgelegt. Als Zubehör sind eine Strahlwasserhaube für SK 3237.xxx Edelstahl sowie eine SK Blindabdeckung für Montageausbruch SK 3237.7xx/32 verfügbar. Die Strahlwasserhaube erhöht die Schutzart und schützt den Filter vor Spritzwasser. Die Blindabdeckung dient zur Verschließung von nicht genutzten Montageausbrüchen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der vorgesehenen Stelle im Schaltschrank. Der erforderliche Montageausschnitt beträgt 92 mm in Breite und Höhe. Die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung. Die Installation erfolgt in Kombination mit dem passenden Filterlüfter SK 3237.7xx, wobei die Luftströmung durch den Schaltschrank geführt wird.

Vorteile im Betrieb
Der SK 3237.308 bietet eine zuverlässige und wartungsfreundliche Lösung für die Schaltschrankklimatisierung. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die integrierte Vliesfiltermatte sorgt für eine effektive Partikelabscheidung. Die Schutzarten IP 54 und IP 54 (mit Strahlwasserhaube) ermöglichen den Einsatz in unterschiedlichen Umgebungsbedingungen. Die Kombination mit Filterlüftern der SK 3237.7xx-Serie gewährleistet eine effiziente Kühlung und Belüftung des Schaltschranks.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Austrittsfilter, Vliesfiltermatte
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Passend für Artikel-Nr.	SK 3237.7xx
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	33,2 mm
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube

---
