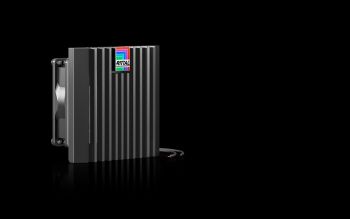

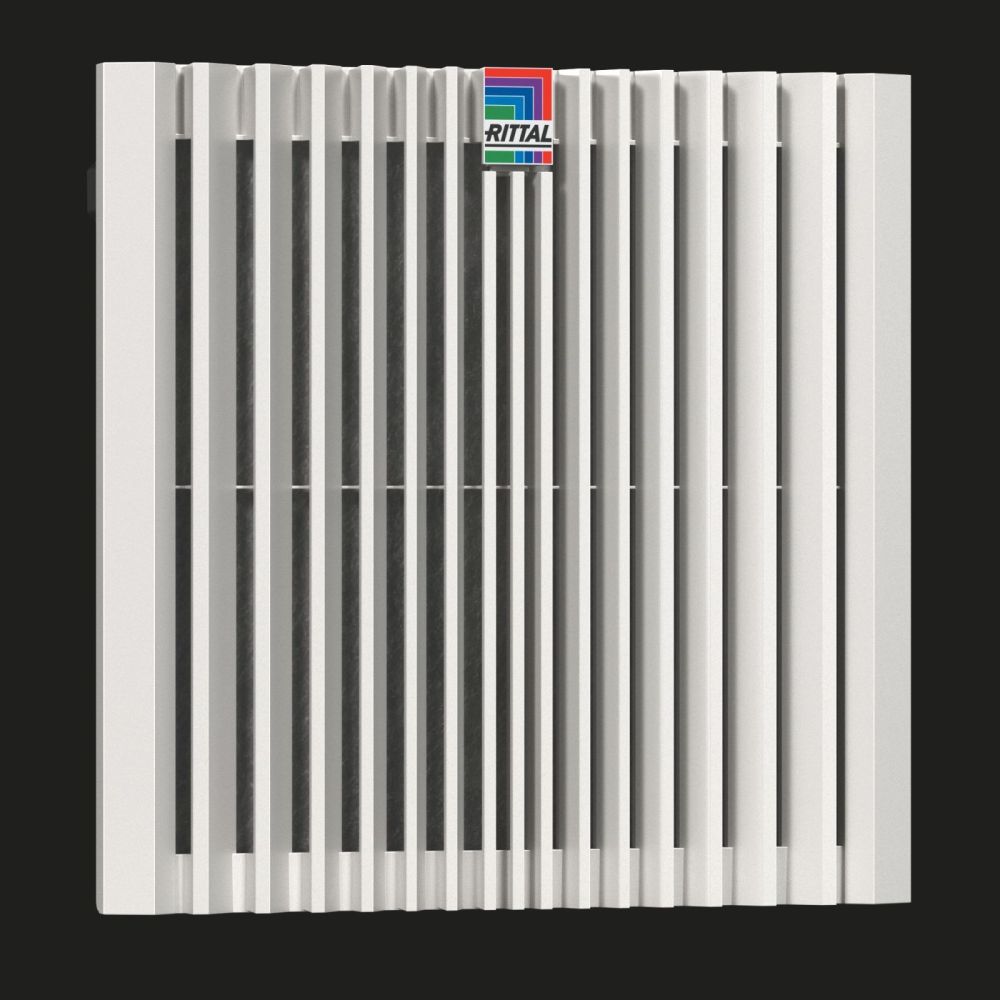

Rittal 3237718 Blue e+ Filterlüfter 20/25 m³/h, 115 V, RAL 9005 content_copy

Der Rittal SK 3237.718 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Kühlung elektronischer Komponenten zu unterstützen. Das Gerät ist als Wandanbau konzipiert und besteht aus Kunststoff in der Farbe RAL 9005. Es wird als komplett einbaufertige Einheit geliefert, inklusive einer Vliesfiltermatte, die Staub und Partikel aus der Zuluft filtert.

Einsatzbereiche
Der Filterlüfter eignet sich für industrielle Anwendungen, in denen eine kontinuierliche, gereinigte Luftzufuhr in Schaltschränke erforderlich ist. Er wird häufig in Maschinenbau, Automatisierungstechnik und Anlagenbau eingesetzt, wo eine stabile Kühlung elektrischer Baugruppen notwendig ist. Die diagonale Lüftertechnik sorgt für eine gleichmäßigere und konstantere Luftströmung im Schrank, was zu einer besseren Wärmeableitung führt. Die werkzeuglose Montage über optimierte Rasthaken ermöglicht eine schnelle und einfache Installation an der Schrankwand.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Spaltpolmotor, der für eine effiziente Luftförderung sorgt. Die Luftleistung beträgt freiblasend 20 m³/h bei 50 Hz und 25 m³/h bei 60 Hz, wobei die Werte bei Verwendung eines zusätzlichen Austrittsfilters auf 15 m³/h (50 Hz) bzw. 18 m³/h (60 Hz) abnehmen. Die Bemessungsbetriebsspannung liegt bei 115 V, 1~, 50 Hz/60 Hz, was ihn für Standardnetzspannungen in vielen Ländern geeignet macht. Die Nennleistung beträgt 12 W bei 50 Hz und 10 W bei 60 Hz, der Bemessungsstrom max. 0,14 A (50 Hz) bzw. 0,13 A (60 Hz). Die Vorsicherung ist mit 2 A ausgelegt, um den Betrieb zu schützen.

Technik verständlich erklärt
Die diagonale Ausströmrichtung des Lüfters sorgt dafür, dass die Luft gleichmäßiger im Schaltschrank verteilt wird, was zu einer konstanteren Kühlleistung führt. Die Schutzart IP 54 wird standardmäßig mit dem Vliesfilter erreicht, was Staub- und Spritzwasserschutz gewährleistet. Bei Verwendung einer Strahlwasserhaube steigt die Schutzart auf IP 56, was auch gegen starkes Spritzwasser schützt. Entsprechend den NEMA-Normen entspricht das Gerät Type 12 mit Vliesfilter und Type 3, 3R mit Vliesfilter und Strahlwasserhaube. Der Schalldruckpegel beträgt 42 dB(A) bei 50 Hz und 47 dB(A) bei 60 Hz, was für eine leise Betriebsgeräuschkulisse sorgt. Die Betriebstemperatur liegt zwischen -15 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C.

Kompatibilität und Zubehör
Zu diesem Filterlüfter sind verschiedene Zubehörteile erhältlich, die die Funktionalität erweitern. Dazu gehören ein Austrittsfilter in RAL 9005, der die Luftleistung reduziert, aber die Filterleistung erhöht. Eine Strahlwasserhaube für Edelstahl erhöht die Schutzart. Ein Thermostat oder Hygrostat ermöglicht eine temperatur- oder feuchtigkeitsabhängige Steuerung. Ein Drehzahlregler erlaubt eine variable Luftförderung, und eine digitale Temperaturanzeige bietet eine visuelle Kontrolle. Eine Blindabdeckung kann den Montageausbruch verschließen, wenn der Lüfter nicht benötigt wird.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Der Montageausschnitt beträgt 92 mm (Breite) x 92 mm (Höhe), die Einbautiefe des Geräts beträgt 46 mm. Die Abmessungen des Lüfters sind 116,5 mm (Breite) x 116,5 mm (Höhe) x 64,5 mm (Tiefe). Der elektrische Anschluss erfolgt über zwei Einzeladern (ca. 300 mm Länge) am Gerät, was bei der Installation berücksichtigt werden muss.

Vorteile im Betrieb
Der Lüfter bietet eine zuverlässige und wartungsreduzierte Kühlung für Schaltschränke. Die integrierte Vliesfiltermatte sorgt für eine saubere Zuluft. Der leicht zugängliche Filterwechsel durch den neuen Öffnungsmechanismus am Lamellengitter reduziert die Wartungszeit. Die werkzeuglose Montage und die kompakte Bauform erleichtern die Installation in beengten Räumen. Die hohe Druckstabilität der diagonalen Lüftertechnik gewährleistet eine gleichmäßige Luftverteilung, was die Lebensdauer der elektronischen Baugruppen im Schrank verlängern kann.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Vliesfiltermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 20 m³/h, Bei 60 Hz: 25 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 15 m³/h, Bei 60 Hz: 18 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 12 W, Bei 60 Hz: 10 W
Bemessungsstrom max.	Bei 50 Hz: 0,14 A, Bei 60 Hz: 0,13 A
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	64,5 mm
Einbautiefe	46 mm
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 42 dB(A), Bei 60 Hz: 47 dB(A)

---
