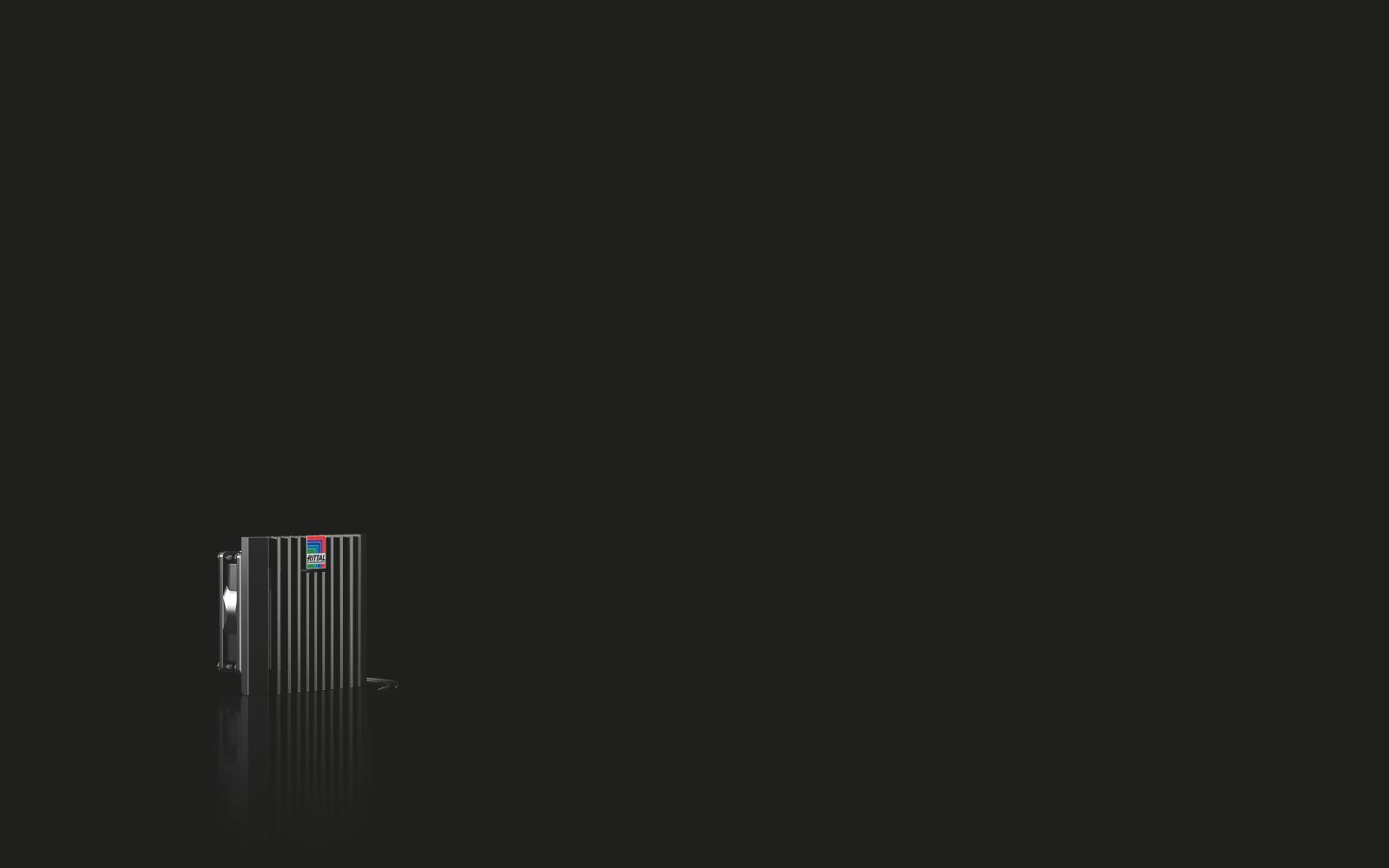

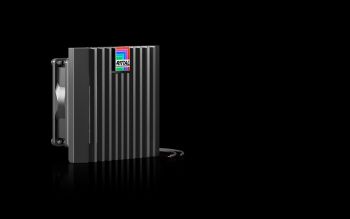

Rittal 3237708 Blue e+ Filterlüfter 20/25 m³/h, 230 V, RAL 9005 content_copy

Der Rittal SK 3237.708 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Luftzirkulation zu gewährleisten. Das Gerät ist als Wandanbau konzipiert und besteht aus Kunststoff in der Farbe RAL 9005. Es ist kompakt dimensioniert mit den Abmessungen BHT 116,5 x 116,5 x 64,5 mm und einer Einbautiefe von 46 mm. Der Montageausschnitt beträgt 92 mm in Breite und Höhe, was eine schnelle und werkzeuglose Installation ermöglicht.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen geeignet, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er wird häufig in Maschinenbau, Automatisierungstechnik und Anlagenbau eingesetzt, um die Betriebssicherheit elektronischer Komponenten durch Wärmeabfuhr zu gewährleisten. Die integrierte Vliesfiltermatte sorgt dafür, dass Staub und Partikel aus der Zuluft gefiltert werden, wodurch die Verschmutzung der Schaltschrankeinrichtungen reduziert wird.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik, die eine höhere Druckstabilität bietet und somit eine gleichmäßigere und konstantere Luftzirkulation im Schaltschrank ermöglicht. Die diagonale Ausströmrichtung sorgt für eine bessere Verteilung der Luftströmung, was zu einer effizienteren Entwärmung der Geräte im Inneren führt. Der Ventilator ist ein Axialventilator mit Spaltpolmotor, der für eine zuverlässige und leise Betriebsweise ausgelegt ist. Die Luftleistung beträgt freiblasend 20 m³/h bei 50 Hz und 25 m³/h bei 60 Hz. Bei Verwendung eines zusätzlichen Austrittsfilters sinkt die Luftleistung auf 15 m³/h (50 Hz) bzw. 18 m³/h (60 Hz). Der elektrische Anschluss erfolgt über zwei Einzeladern mit einer Länge von etwa 300 mm, die direkt am Gerät angeschlossen werden.

Technik verständlich erklärt
Die Schutzart IP 54 wird standardmäßig erreicht, wenn der Lüfter mit der Vliesfiltermatte betrieben wird. Bei Verwendung einer zusätzlichen Strahlwasserhaube steigt die Schutzart auf IP 56, was eine höhere Schutzklasse gegen Staub und Spritzwasser bietet. Entsprechend den NEMA-Normen entspricht die Schutzart Type 12 mit Vliesfilter und Type 3, 3R mit Vliesfilter und Strahlwasserhaube. Die Betriebstemperatur liegt zwischen -15 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C. Der Schalldruckpegel beträgt 42 dB(A) bei 50 Hz und 47 dB(A) bei 60 Hz, was eine leise Betriebsgeräuschkennzahl darstellt. Die Nennleistung beträgt 13 W bei 50 Hz und 11,1 W bei 60 Hz, der maximale Bemessungsstrom 0,1 A bzw. 0,09 A. Eine Vorsicherung mit 2 A ist vorgesehen, um den Lüfter vor Überlastungen zu schützen.

Kompatibilität und Zubehör
Der Lüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Funktionalität und Schutzklasse zu erweitern. Dazu gehören der Blue e+ Austrittsfilter in RAL 9005, der die Luftleistung reduziert, aber die Filterleistung erhöht. Eine Strahlwasserhaube für SK 3237.xxx Edelstahl kann zur Erhöhung der Schutzart IP 54 und NEMA Type 3/3R verwendet werden. Weitere Optionen sind ein Thermostat zur Innentemperaturregelung, ein Drehzahlregler für die Anpassung der Lüfterdrehzahl, eine digitale Temperaturanzeige und -regelung sowie ein Hygrostat zur Feuchteregelung. Eine Blindabdeckung ist verfügbar, um Montageausbrüche zu verschließen, und eine Vliesfiltermatte kann als Ersatzfilter verwendet werden.

Montage und Installation
Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schaltschrank ermöglichen. Der Montageausschnitt von 92 mm in Breite und Höhe ist standardisiert und passt zu gängigen Schaltschrankkonstruktionen. Die Einbautiefe von 46 mm sorgt dafür, dass der Lüfter flach in die Schrankwand eingebaut werden kann, ohne die äußere Oberfläche stark zu überstehen.

Vorteile im Betrieb
Der Lüfter bietet eine zuverlässige und wartungsarme Belüftungslösung. Der leichte Filterwechsel wird durch einen neuen Öffnungsmechanismus am Lamellengitter ermöglicht, was die Wartung vereinfacht. Die werkzeuglose Montage reduziert die Installationszeit. Die Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung, was die Effizienz der Kühlung erhöht. Die integrierte Vliesfiltermatte schützt die Schaltschrankeinrichtungen vor Verschmutzung, wodurch die Lebensdauer der elektronischen Komponenten verlängert wird. Die Betriebsspannung von 230 V, 1~, 50 Hz/60 Hz macht den Lüfter universell einsetzbar in verschiedenen Ländern und Netzen.

Der Lieferumfang umfasst eine komplett einbaufertige Einheit inklusive Vliesfiltermatte.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Vliesfiltermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 20 m³/h, Bei 60 Hz: 25 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 15 m³/h, Bei 60 Hz: 18 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 13 W, Bei 60 Hz: 11,1 W
Bemessungsstrom max.	Bei 50 Hz: 0,1 A, Bei 60 Hz: 0,09 A
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	64,5 mm
Einbautiefe	46 mm
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 42 dB(A), Bei 60 Hz: 47 dB(A)

---
