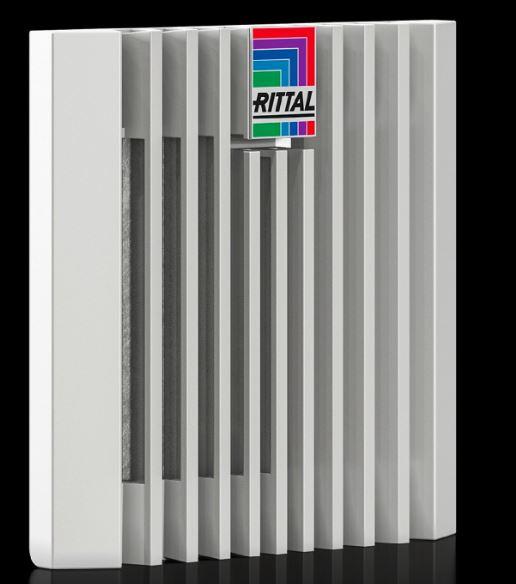

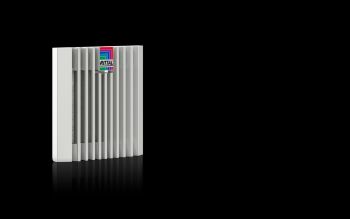

Rittal 3237400 Blue e+ Austrittsfilter EMV, RAL 7035 content_copy

Der Rittal SK 3237.400 ist ein Austrittsfilter für die Schaltschrankklimatisierung, speziell konzipiert für den Einsatz mit Filterlüftern der Baureihe SK 3237.8xx. Das Gerät dient der Abfuhr von Verlustwärme aus Schaltschränken, der Belüftung des Innenraums und dem Schutz temperaturempfindlicher Bauteile durch die Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Die Ausführung erfolgt als Wandanbau mit integrierter EMV-Schutzfunktion, wodurch elektromagnetische Störungen reduziert werden. Die Farbgebung erfolgt in RAL 7035, einem grau-beigen Standardton, der sich in industriellen Umgebungen gut integriert.

Einsatzbereiche
Der Austrittsfilter wird in industriellen Anlagen eingesetzt, wo eine kontrollierte Belüftung und Kühlung von Schaltschränken erforderlich ist. Er ist besonders geeignet für Anwendungen, bei denen eine hohe Schutzart gegen Staub und Spritzwasser notwendig ist, wie in Produktionshallen, Maschinenbau oder im Bereich der Automatisierungstechnik. Die Kombination mit einem Filterlüfter ermöglicht eine effiziente Wärmeabfuhr ohne direkte Luftzufuhr aus der Umgebung, wodurch die Innenraumreinheit erhalten bleibt.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel vereinfacht. Die Montage am Schrank erfolgt werkzeuglos und wird durch optimierte Rasthaken beschleunigt. Dies reduziert die Installationszeit und minimiert den Arbeitsaufwand bei Wartung und Austausch. Im Lieferumfang sind der Austrittsfilter sowie eine EMV-Filtermatte enthalten, die zur Abschirmung elektromagnetischer Störungen beiträgt.

Technik verständlich erklärt
Die Abmessungen des Filters betragen 116,5 mm Breite und 116,5 mm Höhe, wobei die Tiefe 33,2 mm beträgt. Der Montageausschnitt im Schaltschrank erfordert einen Ausbruch von 92 mm Breite und 92 mm Höhe. Die Schutzart nach IEC 60 529 beträgt IP 54 bei Verwendung des Vliesfilters und IP 56 bei zusätzlicher Montage einer Strahlwasserhaube. Entsprechend der NEMA-Klassifizierung ist der Filter für Type 12 (mit Vliesfilter) sowie Type 3 und Type 3R (mit Vliesfilter und Strahlwasserhaube) geeignet. Diese Schutzarten gewährleisten einen hohen Schutz gegen Staub und Spritzwasser, was ihn für den Einsatz im Außenbereich oder in feuchten Umgebungen geeignet macht.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für Filterlüfter der Artikelnummer SK 3237.8xx konzipiert. Als Zubehör sind eine Strahlwasserhaube für SK 3237.xxx Edelstahl sowie eine SK Vliesfiltermatte für EMV-Filterlüfter SK 3237.8x verfügbar. Die Strahlwasserhaube erhöht die Schutzart auf IP 56 und ermöglicht den Einsatz in Umgebungen mit erhöhter Feuchtigkeit oder Spritzwasserbelastung.

Montage und Installation
Die Montage erfolgt werkzeuglos und ist durch die optimierten Rasthaken schnell und sicher am Schaltschrank befestigt. Die Einbaumaße sind klar definiert, sodass eine präzise Passung gewährleistet ist. Die Installation erfordert keine zusätzlichen Werkzeuge oder Hilfsmittel, was die Montagezeit verkürzt und die Fehleranfälligkeit reduziert.

Vorteile im Betrieb
Der Einsatz des Rittal SK 3237.400 ermöglicht eine zuverlässige und wartungsfreundliche Klimatisierung von Schaltschränken. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Betriebskosten und erhöhen die Verfügbarkeit der Anlage. Die integrierte EMV-Schutzfunktion sorgt für eine geringere Störbeeinflussung der elektronischen Bauteile im Schaltschrank. Die hohe Schutzart gewährleistet eine lange Lebensdauer und einen stabilen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.

Allgemein
Ausführung	Wandanbau, EMV
Farbe	RAL 7035
Lieferumfang	Austrittsfilter, EMV-Filtermatte
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Passend für Artikel-Nr.	SK 3237.8xx
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	33,2 mm
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube

---
