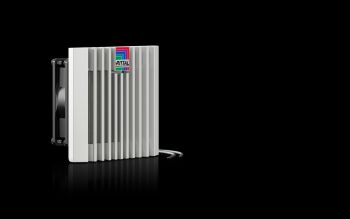

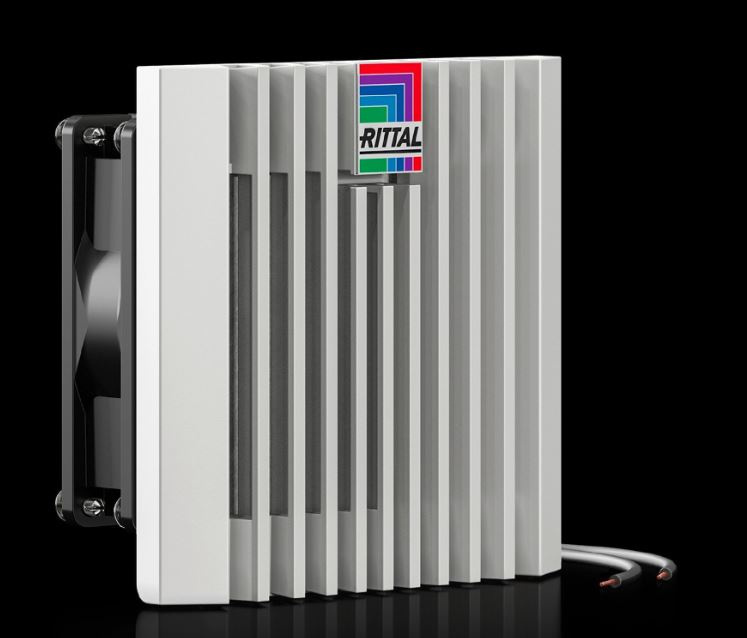

Rittal 3237800 Blue e+ Filterlüfter EMV 20/25 m³/h, 230 V, RAL 7035 content_copy

Der Rittal SK 3237.800 ist ein EMV-Filterlüfter für die Wandmontage in Schaltschränken und technischen Gehäusen. Er dient der Klimatisierung und Belüftung von elektronischen und elektrischen Komponenten, um eine optimale Betriebstemperatur zu gewährleisten. Das Gerät ist als komplett einbaufertige Einheit ausgeführt und wird mit einer EMV-Filtermatte geliefert, die elektromagnetische Störungen reduziert. Die Ausführung erfolgt aus Kunststoff in der Farbe RAL 7035, was eine gute Passung zu Standard-Schaltschrankfarben ermöglicht.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontrollierte Luftzirkulation und Schutz vor Staub und feuchter Luft erforderlich sind. Er eignet sich insbesondere für Schaltschränke in Produktionsanlagen, Automatisierungstechnik, Maschinenbau und anderen Bereichen, in denen elektronische Baugruppen vor Überhitzung geschützt werden müssen. Die EMV-Schirmung erfüllt die Anforderungsstufe 2 nach EN 61587-3, was eine hohe Dämpfung elektromagnetischer Störungen gewährleistet.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Spaltpolmotor, der für eine zuverlässige und leise Luftförderung sorgt. Die Luftleistung beträgt freiblasend 20 m³/h bei 50 Hz und 25 m³/h bei 60 Hz, wobei die Werte bei Verwendung eines zusätzlichen Austrittsfilters auf 15 m³/h (50 Hz) bzw. 18 m³/h (60 Hz) abnehmen. Die Nennleistung liegt bei 13 W (50 Hz) und 11,1 W (60 Hz), der Bemessungsstrom bei maximal 0,1 A (50 Hz) bzw. 0,09 A (60 Hz). Die Schutzart IP 54 wird erreicht, wenn der Lüfter mit dem Vliesfilter betrieben wird; bei Verwendung einer Strahlwasserhaube steigt die Schutzart auf IP 56. Entsprechend den NEMA-Normen entspricht das Gerät Type 12 mit Vliesfilter und Type 3, 3R mit Vliesfilter und Strahlwasserhaube.

Technik verständlich erklärt
Die diagonale Lüftertechnik sorgt für eine höhere Druckstabilität, was zu einer gleichmäßigeren und konstanteren Belüftung des Schaltschrankes führt. Dies minimiert Temperaturschwankungen und verbessert die Lebensdauer der darin installierten Baugruppen. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schrank ermöglichen. Der Filterwechsel ist durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert, was die Wartung vereinfacht. Die Bemessungsbetriebsspannung beträgt 230 V, 1~, 50 Hz/60 Hz, was eine universelle Verwendung in verschiedenen Stromnetzen ermöglicht. Die Vorsicherung ist mit 2 A ausgelegt, um den Lüfter vor Überlastungen zu schützen.

Kompatibilität und Zubehör
Der Lüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Funktionalität zu erweitern. Dazu gehören ein Blue e+ Austrittsfilter EMV in RAL 7035, ein Thermostat zur Innentemperaturregelung, ein Drehzahlregler für Filterlüfter und Luft/Luft-Wärmetauscher, eine digitale Temperaturanzeige und -regelung für 100–230 V sowie eine Strahlwasserhaube für Edelstahl-SK-Modelle. Zudem ist eine SK Vliesfiltermatte für EMV-Filterlüfter SK 3237.8x verfügbar, die den Filterwechsel erleichtert. Ein Hygrostat kann zur Feuchteregelung eingesetzt werden.

Montage und Installation
Die Montage erfolgt an einer Fläche mit einem Montageausschnitt von 92 mm Breite und 92 mm Höhe. Die Einbautiefe beträgt 46 mm, die Gesamtabmessungen des Geräts sind 116,5 mm (B) × 116,5 mm (H) × 64,5 mm (T). Die werkzeuglose Montage und die optimierten Rasthaken ermöglichen eine schnelle und sichere Installation ohne zusätzliche Werkzeuge.

Vorteile im Betrieb
Der Betriebstemperaturbereich liegt zwischen -15 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C. Der Schalldruckpegel beträgt 42 dB(A) bei 50 Hz und 47 dB(A) bei 60 Hz, was eine leise Betriebsgeräuschkulisse gewährleistet. Die Empfehlung zur Verwendung von Temperaturreglern oder -anzeigen dient der Energieeffizienz und der Verlängerung der Lebensdauer des Geräts. Die Kombination aus EMV-Schirmung, hoher Luftleistung und wartungsfreundlicher Konstruktion macht den SK 3237.800 zu einer zuverlässigen Lösung für die Schaltschrankklimatisierung.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 20 m³/h, Bei 60 Hz: 25 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 15 m³/h, Bei 60 Hz: 18 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 13 W, Bei 60 Hz: 11,1 W
Bemessungsstrom max.	Bei 50 Hz: 0,1 A, Bei 60 Hz: 0,09 A
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	64,5 mm
Einbautiefe	46 mm
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 42 dB(A), Bei 60 Hz: 47 dB(A)

---
