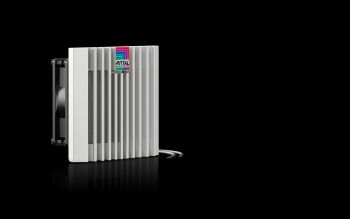

Rittal 3237810 Blue e+ Filterlüfter EMV 20/25 m³/h, 115 V, RAL 7035 content_copy

Der Rittal SK 3237.810 ist ein EMV-Filterlüfter für die Wandmontage in Schaltschränken und technischen Gehäusen. Er dient der kontrollierten Belüftung und Kühlung von elektronischen Komponenten, wobei die integrierte EMV-Schirmung elektromagnetische Störungen reduziert. Die Einheit ist als komplett einbaufertige Einheit ausgeführt und wird werkzeuglos montiert, wodurch die Installation am Schrank beschleunigt wird. Das Gehäuse besteht aus Kunststoff in der Farbe RAL 7035 und ist für den Einsatz in industriellen Umgebungen konzipiert.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in Schaltschränken und technischen Gehäusen vorgesehen, wo eine kontrollierte Luftzirkulation erforderlich ist, um die Betriebstemperatur elektronischer Baugruppen zu regulieren. Er eignet sich insbesondere für Anwendungen, bei denen elektromagnetische Verträglichkeit (EMV) eine Rolle spielt, beispielsweise in der Automatisierungstechnik, der Fertigungsindustrie oder in der Energieversorgung. Die Schutzart IP 54 (mit Vliesfilter) und IP 54 (mit Vliesfilter und Strahlwasserhaube) ermöglicht den Einsatz in Umgebungen mit Staub und spritzendem Wasser, wobei die IP 54-Zulassung auch für den Einsatz im Außenbereich geeignet ist. Die NEMA-Schutzarten Type 12, Type 3 und Type 3R unterstreichen die Eignung für industrielle und wetterbeständige Anwendungen.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen axialen Spaltpolmotor, der eine gleichmäßige und konstante Luftzirkulation gewährleistet. Die diagonale Lüftertechnik sorgt für eine höhere Druckstabilität, was zu einer verbesserten Luftverteilung im Schaltschrank führt. Die Luftleistung beträgt bei 50 Hz freiblasend 20 m³/h und mit Austrittsfilter 15 m³/h; bei 60 Hz sind die Werte 25 m³/h und 18 m³/h. Die Bemessungsbetriebsspannung liegt bei 115 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung beträgt 12 W bei 50 Hz und 10 W bei 60 Hz, wobei der maximale Bemessungsstrom 0,14 A (50 Hz) bzw. 0,13 A (60 Hz) beträgt. Die Einheit ist mit einer EMV-Filtermatte ausgestattet, die den Schutz gegen elektromagnetische Störungen gewährleistet. Die Vorsicherung ist mit 2 A ausgelegt, um die elektrische Sicherheit zu gewährleisten.

Technik verständlich erklärt
Die EMV-Schirmung des Lüfters erfüllt die Anforderungsstufe 2 nach EN 61587-3, was eine hohe Dämpfung elektromagnetischer Störungen bedeutet. Dies ist besonders wichtig in Umgebungen mit empfindlicher Elektronik, um Interferenzen zu vermeiden. Der Spaltpolmotor ist für eine zuverlässige und leise Betriebsweise ausgelegt, wobei der Schalldruckpegel bei 50 Hz 42 dB(A) und bei 60 Hz 47 dB(A) beträgt. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schrank ermöglichen. Der Filterwechsel ist durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert, was die Wartung vereinfacht.

Kompatibilität und Zubehör
Der Lüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Funktionalität zu erweitern. Dazu gehören der Blue e+ Austrittsfilter EMV in RAL 7035, der die Luftqualität im Schaltschrank weiter verbessert. Ein Thermostat oder eine digitale Temperaturanzeige kann zur Regelung der Lüfterdrehzahl eingesetzt werden, um die Energieeffizienz zu erhöhen und die Lebensdauer des Geräts zu verlängern. Ein Drehzahlregler ermöglicht eine präzise Anpassung der Luftzufuhr. Die Strahlwasserhaube für SK 3237.xxx Edelstahl erhöht die Schutzart auf IP 54 und ist für den Einsatz im Außenbereich geeignet. Ein Hygrostat kann zur Feuchteregelung im Schaltschrank eingesetzt werden.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Der Montageausschnitt beträgt 92 mm in Breite und Höhe, wobei die Einbautiefe 46 mm beträgt. Die Abmessungen der Einheit sind 116,5 mm (Breite) × 116,5 mm (Höhe) × 64,5 mm (Tiefe). Die Einheit ist für eine Betriebstemperatur von -15 °C bis 55 °C ausgelegt, wobei die Lagertemperatur von -30 °C bis 70 °C reicht. Die Installation erfolgt durch einfaches Einrasten der Rasthaken in die vorgesehenen Bohrungen am Schrank.

Vorteile im Betrieb
Der Lüfter bietet eine zuverlässige und leise Belüftung mit hoher EMV-Schirmwirkung. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Installations- und Wartungszeiten. Die integrierte EMV-Filtermatte sorgt für eine effektive Störungsreduzierung. Die Kombination mit Temperaturreglern oder -anzeigen ermöglicht eine energieeffiziente Nutzung und verlängert die Lebensdauer des Geräts. Die Schutzarten IP 54 und IP 54 (mit Zubehör) machen den Lüfter für eine Vielzahl von industriellen Einsatzbedingungen geeignet.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 20 m³/h, Bei 60 Hz: 25 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 15 m³/h, Bei 60 Hz: 18 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 12 W, Bei 60 Hz: 10 W
Bemessungsstrom max.	Bei 50 Hz: 0,14 A, Bei 60 Hz: 0,13 A
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	64,5 mm
Einbautiefe	46 mm
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 42 dB(A), Bei 60 Hz: 47 dB(A)

---
