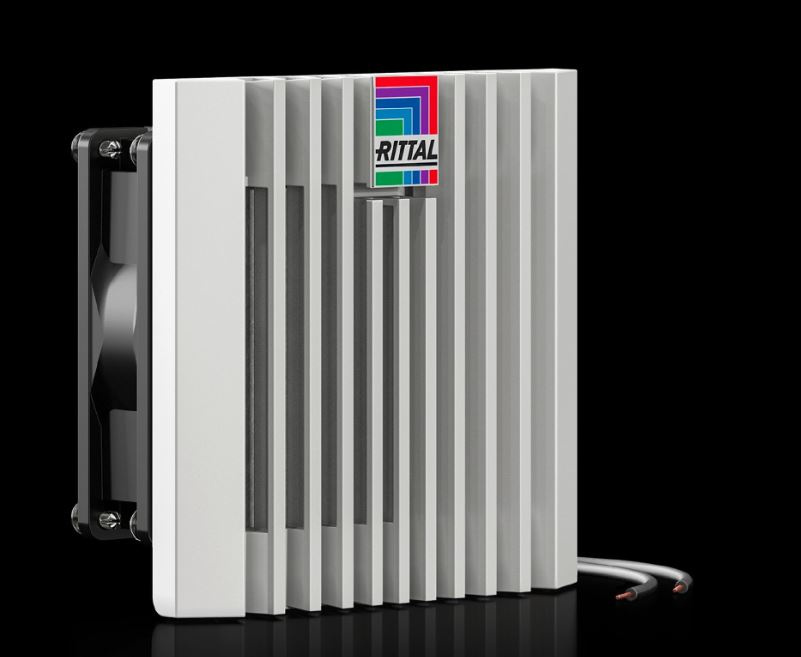

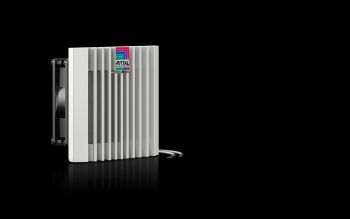

Rittal 3237700 Blue e+ Filterlüfter 20/25 m³/h, 230 V, RAL 7035 content_copy

Der Rittal SK 3237.700 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Kühlung elektronischer Komponenten zu unterstützen. Die Einheit ist als Wandanbau konzipiert und besteht aus einem Kunststoffgehäuse in der Farbe RAL 7035. Sie wird als komplett einbaufertige Einheit geliefert, inklusive einer Vliesfiltermatte, die den Einstrom von Staub und Partikeln verhindert. Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, wodurch die Installation am Schrank beschleunigt wird.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen geeignet, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen, die in Räumen mit erhöhter Staubbelastung betrieben werden, da der integrierte Vliesfilter die Verschmutzung der internen Bauteile reduziert. Die Einheit ist für den Betrieb in einer Umgebungstemperatur von -15 °C bis 55 °C ausgelegt, wobei die Lagerung bis zu 70 °C möglich ist. Die Schutzart IP 54 (mit Vliesfilter) bietet Schutz gegen Staub und Spritzwasser, wodurch der Lüfter auch in leicht feuchten oder staubigen Umgebungen einsetzbar ist. Mit einer zusätzlichen Strahlwasserhaube steigt die Schutzart auf IP 56, was ihn für Umgebungen mit erhöhter Nässebelastung geeignet macht. Entsprechend den NEMA-Normen entspricht die Einheit Type 12 (mit Vliesfilter) und Type 3, 3R (mit Vliesfilter und Strahlwasserhaube).

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik, die eine höhere Druckstabilität bietet und somit eine gleichmäßigere und konstantere Luftzirkulation im Schaltschrank gewährleistet. Die diagonale Ausströmrichtung sorgt für eine bessere Wärmeabfuhr und verhindert lokale Überhitzungen. Der integrierte Axialventilator mit Spaltpolmotor sorgt für eine effiziente Luftförderung. Die Luftleistung beträgt bei 50 Hz 20 m³/h und bei 60 Hz 25 m³/h im freiblasenden Betrieb mit Vliesfilter. Bei Verwendung eines zusätzlichen Austrittsfilters sinkt die Luftleistung auf 15 m³/h (50 Hz) bzw. 18 m³/h (60 Hz). Die Nennleistung liegt bei 13 W (50 Hz) bzw. 11,1 W (60 Hz), der Bemessungsstrom beträgt maximal 0,1 A (50 Hz) bzw. 0,09 A (60 Hz). Die Bemessungsbetriebsspannung ist 230 V, 1~, 50 Hz/60 Hz. Die Vorsicherung ist mit 2 A ausgelegt, um den Lüfter vor Überlastungen zu schützen.

Technik verständlich erklärt
Die Diagonallüftertechnik ermöglicht eine gleichmäßigere Luftverteilung im Schaltschrank, da die Luft nicht senkrecht, sondern diagonal ausgestrahlt wird. Dies reduziert Druckverluste und sorgt für eine konstante Luftmenge, auch bei erhöhtem Widerstand im Schrank. Die Vliesfiltermatte filtert feine Partikel aus der Zuluft, wodurch die Lebensdauer der elektronischen Bauteile im Schrank verlängert wird. Der Schalldruckpegel beträgt bei 50 Hz 42 dB(A) und bei 60 Hz 47 dB(A), was für eine leise Betriebsgeräuschkulisse sorgt. Die Einbautiefe beträgt 46 mm, wodurch der Lüfter in Schränke mit begrenztem Platz hinter der Frontplatte eingebaut werden kann. Der Montageausschnitt misst 92 mm (Breite) × 92 mm (Höhe), was die Integration in Standard-Schaltschrankfronten ermöglicht.

Kompatibilität und Zubehör
Der Lüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Funktionalität und Schutzklasse zu erweitern. Dazu gehören ein Austrittsfilter in RAL 7035, der die Luftleistung reduziert, aber die Filterleistung erhöht. Eine Strahlwasserhaube für SK 3237.xxx erhöht die Schutzart auf IP 54. Für eine präzise Temperaturregelung können ein Thermostat oder eine digitale Temperaturanzeige und -regelung eingesetzt werden. Ein Drehzahlregler ermöglicht die Anpassung der Luftleistung an den jeweiligen Betriebszustand. Für den Fall, dass der Lüfter nicht installiert ist, kann eine Blindabdeckung für den Montageausbruch verwendet werden. Ein Hygrostat kann zur Feuchteregelung im Schrank eingesetzt werden.

Montage und Installation
Die Montage erfolgt werkzeuglos durch Rasthaken, die eine schnelle und sichere Befestigung am Schaltschrank ermöglichen. Die Einheit wird in einen vorgefertigten Montageausbruch von 92 mm × 92 mm eingesetzt. Der elektrische Anschluss erfolgt über zwei Einzeladern mit einer Länge von etwa 300 mm, die direkt am Gerät angeschlossen werden. Dies unterscheidet den Lüfter 3237.XXX von anderen Modellen, bei denen ein Federzugklemm-Anschluss verwendet wird.

Vorteile im Betrieb
Der Lüfter bietet eine zuverlässige und wartungsarme Belüftungslösung. Die werkzeuglose Montage und der leichte Filterwechsel durch einen neuen Öffnungsmechanismus am Lamellengitter reduzieren die Wartungszeit. Die Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung, was die Kühlleistung im Schaltschrank verbessert. Die integrierte Vliesfiltermatte schützt die internen Bauteile vor Verschmutzung, wodurch die Betriebssicherheit erhöht wird. Die Einheit ist für den Einsatz in industriellen Anlagen konzipiert, wo eine kontinuierliche und stabile Luftzirkulation erforderlich ist.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Vliesfiltermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 20 m³/h, Bei 60 Hz: 25 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 15 m³/h, Bei 60 Hz: 18 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 13 W, Bei 60 Hz: 11,1 W
Bemessungsstrom max.	Bei 50 Hz: 0,1 A, Bei 60 Hz: 0,09 A
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	64,5 mm
Einbautiefe	46 mm
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 42 dB(A), Bei 60 Hz: 47 dB(A)

---
