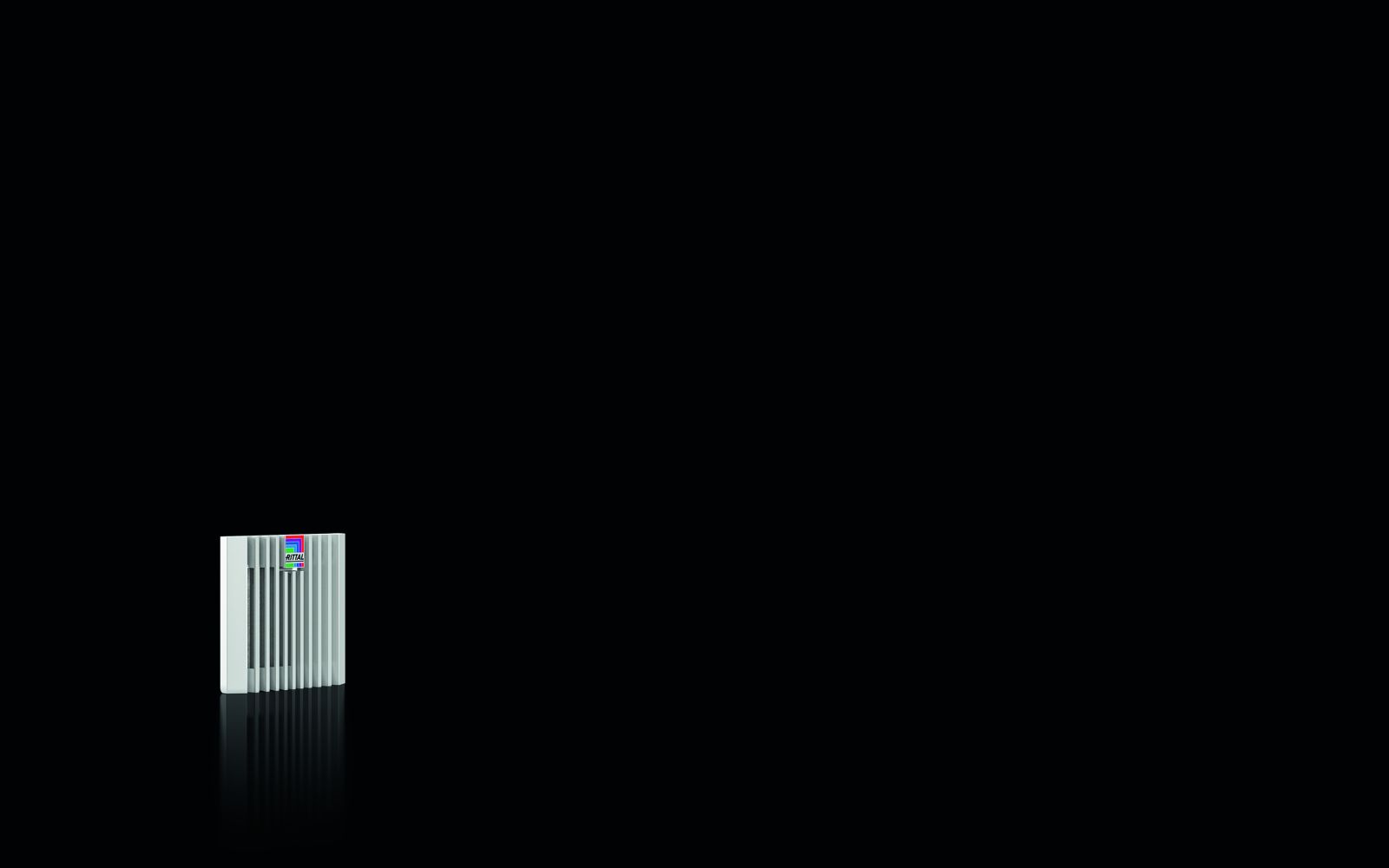

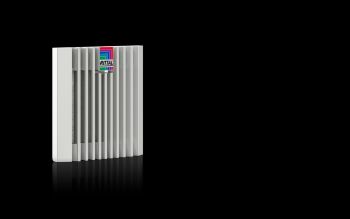

Rittal 3237300 Blue e+ Austrittsfilter, RAL 7035 content_copy

Der Rittal SK 3237.300 ist ein Austrittsfilter für Filterlüfter der Baureihe SK 3237.7xx, ausgeführt als Wandanbau und konzipiert zur Klimatisierung von Schaltschränken. Er dient der Abführung von Verlustwärme, der Belüftung des Schaltschrankinneren und dem Schutz temperaturempfindlicher Bauteile durch die direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Das Gerät besteht aus Kunststoff und ist in der Farbe RAL 7035 gehalten, was eine visuelle Harmonisierung mit anderen Schaltschrankkomponenten ermöglicht.

Einsatzbereiche
Der Austrittsfilter wird in industriellen Anlagen eingesetzt, wo eine kontrollierte Belüftung und Kühlung von Schaltschränken erforderlich ist. Er ist speziell für den Einsatz mit Filterlüftern der Typenreihe SK 3237.7xx vorgesehen, die in Schaltschränken zur Wärmeabfuhr und Luftreinigung installiert sind. Die Anwendung erfolgt in Umgebungen, in denen eine gewisse Schutzklasse gegen Staub und Spritzwasser erforderlich ist, beispielsweise in Produktionshallen, in der Fertigungstechnik oder in Anlagen mit erhöhter Verschmutzungsgefahr.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel vereinfacht. Die Montage am Schrank erfolgt durch optimierte Rasthaken, die eine schnellere und werkzeuglose Installation ermöglichen. Die Lieferung umfasst den Austrittsfilter sowie eine Vliesfiltermatte, die als Filtermedium dient. Die Vliesfiltermatte ist für die Abscheidung von feinen Partikeln aus der Umgebungsluft ausgelegt und trägt zur Luftreinigung im Schaltschrank bei.

Technik verständlich erklärt
Der Austrittsfilter hat eine äußere Abmessung von 116,5 mm Breite und 116,5 mm Höhe, wobei die Tiefe 33,2 mm beträgt. Der Montageausschnitt im Schaltschrank erfordert einen Ausbruch von 92 mm Breite und 92 mm Höhe. Die Konstruktion ist so ausgelegt, dass sie sich werkzeuglos an der Schrankwand befestigen lässt. Die verwendete Vliesfiltermatte sorgt für eine effiziente Partikelabscheidung, wodurch die Luftqualität im Schaltschrank verbessert wird. Die Filtermatte ist leicht auswechselbar, was die Wartung vereinfacht.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für Filterlüfter der Typenreihe SK 3237.7xx konzipiert. Als Zubehör sind weitere Komponenten verfügbar, darunter eine Strahlwasserhaube für erhöhten Schutz gegen Spritzwasser, eine Blindabdeckung für Montageausbrüche und zusätzliche Vliesfiltermatten. Die Strahlwasserhaube kann in Kombination mit dem Austrittsfilter und dem Vliesfilter eingesetzt werden, um die Schutzart zu erhöhen. Die Blindabdeckung dient zur Verschließung nicht genutzter Montageöffnungen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der Montageausschnitt im Schaltschrank muss die Abmessungen von 92 mm Breite und 92 mm Höhe aufweisen. Die Installation erfolgt in Verbindung mit einem Filterlüfter der Typenreihe SK 3237.7xx, wobei der Austrittsfilter die Luftabfuhr aus dem Schaltschrank ermöglicht.

Vorteile im Betrieb
Der Austrittsfilter bietet eine einfache und schnelle Montage sowie einen einfachen Filterwechsel durch den neuen Öffnungsmechanismus am Lamellengitter. Die werkzeuglose Montage reduziert die Installationszeit und verringert den Arbeitsaufwand. Die Verwendung der Vliesfiltermatte sorgt für eine kontinuierliche Luftreinigung, was die Lebensdauer von elektronischen Bauteilen im Schaltschrank verlängern kann. Die Schutzart IP 54 mit Vliesfilter und IP 54 mit Vliesfilter und Strahlwasserhaube bietet ausreichenden Schutz gegen Staub und Spritzwasser, wodurch der Einsatz in verschiedenen industriellen Umgebungen möglich ist. Die Schutzart NEMA Type 12 mit Vliesfilter sowie Type 3 und 3R mit Vliesfilter und Strahlwasserhaube entspricht internationalen Standards für den Einsatz in industriellen Anlagen.

Schutzart und Umgebungsbedingungen
Der Austrittsfilter erreicht die Schutzart IP 54, wenn er mit der Vliesfiltermatte betrieben wird, und IP 54, wenn zusätzlich eine Strahlwasserhaube verwendet wird. Die IP-Schutzart nach IEC 60 529 gewährleistet einen Schutz gegen Staub und Spritzwasser. Die NEMA-Schutzarten Type 12, Type 3 und Type 3R mit Vliesfilter und Strahlwasserhaube sind für den Einsatz in industriellen Umgebungen geeignet, in denen Schutz vor Staub, Spritzwasser und leichtem Regen erforderlich ist. Die Kombination aus Vliesfilter und Strahlwasserhaube erhöht die Schutzklasse und erweitert den Einsatzbereich des Filters in feuchteren oder verschmutzten Umgebungen.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Austrittsfilter, Vliesfiltermatte
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Passend für Artikel-Nr.	SK 3237.7xx
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	33,2 mm
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube

---
