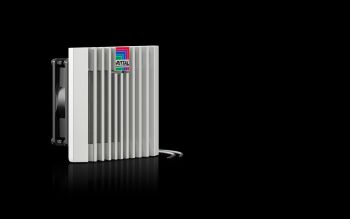

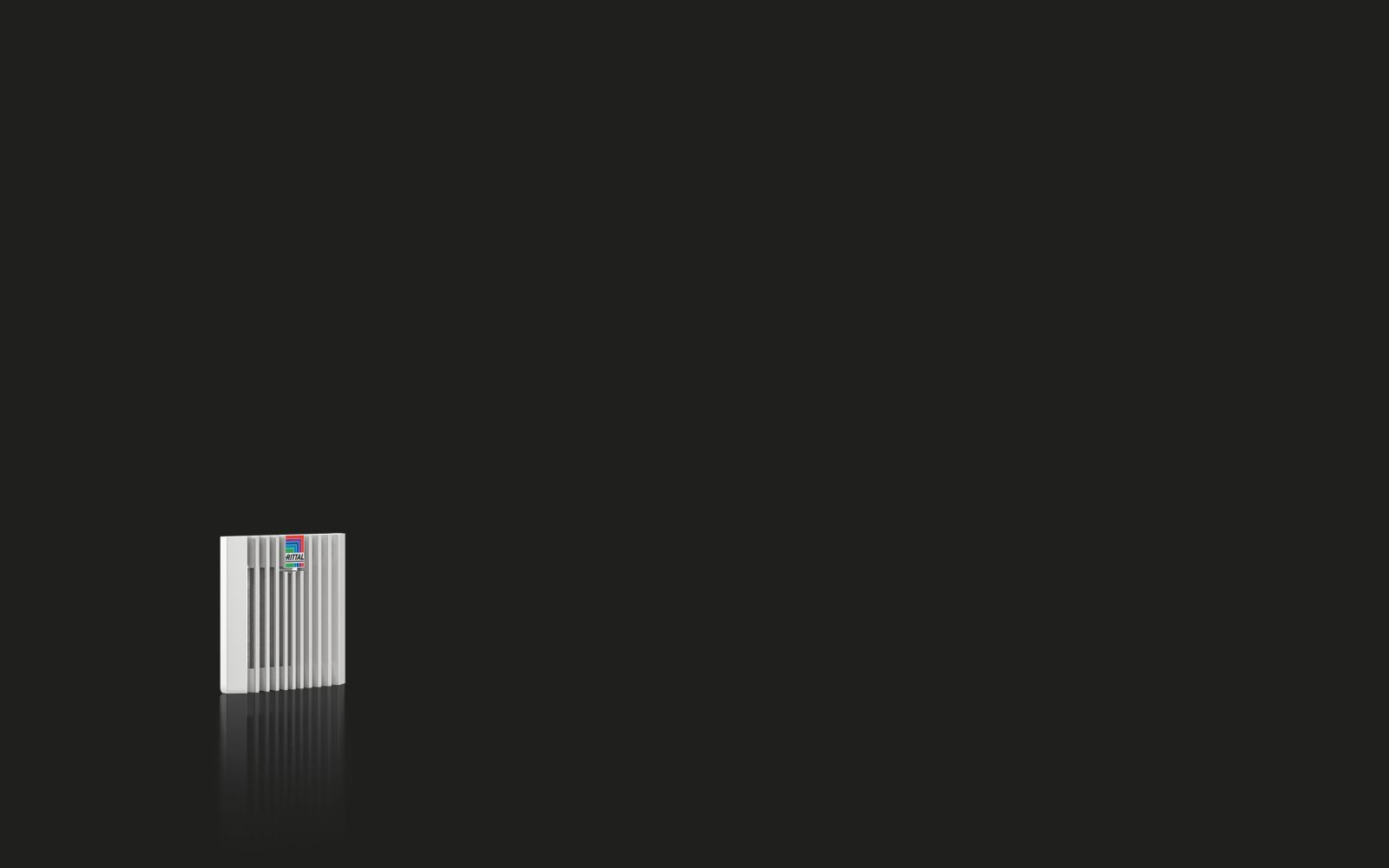

Rittal 3237724 Blue e+ Filterlüfter 20 m³/h, 24 V DC, RAL 7035 content_copy

Der Rittal SK 3237.724 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Kühlung elektronischer Komponenten zu unterstützen. Das Gerät ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich. Es verfügt über eine Diagonallüftertechnik, die eine höhere Druckstabilität und eine konstantere Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. Die Einheit ist komplett einbaufertig und umfasst eine Vliesfiltermatte. Der elektrische Anschluss erfolgt über zwei Einzeladern mit einer Länge von etwa 300 mm am Gerät.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen, in denen die Temperaturkontrolle entscheidend für die Funktionsfähigkeit der elektronischen Baugruppen ist. Die Schutzart IP 54 (mit Vliesfilter) und IP 56 (mit Vliesfilter und Strahlwasserhaube) ermöglichen den Einsatz in Umgebungen mit Staub und Spritzwasser. Die entsprechenden NEMA-Schutzarten Type 12 (mit Vliesfilter) und Type 3, 3R (mit Vliesfilter und Strahlwasserhaube) erweitern die Einsatzmöglichkeiten in industriellen Anlagen mit erhöhten Anforderungen an die Umgebungsbeständigkeit.

Funktionen und Ausstattung im Detail
Der Lüfter arbeitet mit einem Axialventilator und einem Gleichstrommotor. Die Luftleistung beträgt 20 m³/h freiblasend (mit Vliesfilter) und 15 m³/h bei Verwendung eines zugehörigen Austrittsfilters inklusive Vliesfilter. Die Bemessungsbetriebsspannung beträgt 24 V (DC), die Nennleistung liegt bei 1,4 W, und der maximale Bemessungsstrom beträgt 0,06 A. Die Betriebstemperaturbereich reicht von -15 °C bis 55 °C, während der Lagertemperaturbereich von -30 °C bis 70 °C beträgt. Der Schalldruckpegel liegt bei 42 dB(A), was eine leise Betriebsgeräuschkennzahl darstellt. Die Einbautiefe beträgt 46 mm, und der Montageausschnitt hat eine Ausbruch-Breite und -Höhe von jeweils 92 mm.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt durch eine höhere Druckstabilität für eine gleichmäßigere und konstantere Luftzirkulation im Schaltschrank. Die Luft strömt diagonal aus, was eine bessere Verteilung der Luft im Inneren des Schaltschranks ermöglicht und somit eine effizientere Kühlung der elektronischen Baugruppen gewährleistet. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnellere und einfache Installation am Schrank ermöglichen. Der Filterwechsel wird durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert.

Kompatibilität und Zubehör
Zu diesem Filterlüfter sind verschiedene Zubehörteile erhältlich, die die Funktionalität erweitern. Dazu gehören ein Blue e+ Austrittsfilter in RAL 7035, ein Thermostat zur Innentemperaturregelung, eine digitale Temperaturanzeige und -regelung für 100–230 V, eine Strahlwasserhaube aus Edelstahl, eine Blindabdeckung für den Montageausbruch sowie eine Vliesfiltermatte speziell für die Filterlüfter-Serie SK 3237.7xx/32. Ein Hygrostat kann ebenfalls kombiniert werden, um die Luftfeuchtigkeit im Schaltschrank zu überwachen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die Einheit wird in den vorgesehenen Montageausschnitt (92 mm x 92 mm) eingesetzt und über Rasthaken fixiert. Die Einbautiefe von 46 mm muss im Schrank berücksichtigt werden. Der elektrische Anschluss erfolgt über die beiden Einzeladern am Gerät. Eine Vorsicherung mit einer Nennstromstärke von 2 A ist erforderlich.

Vorteile im Betrieb
Der Filterlüfter bietet eine zuverlässige und leise Belüftung mit geringem Energieverbrauch. Die integrierte Vliesfiltermatte sorgt für eine effektive Partikelfiltration, wodurch die Verschmutzung der elektronischen Baugruppen im Schaltschrank reduziert wird. Die werkzeuglose Montage und der einfache Filterwechsel erhöhen die Wartungsfreundlichkeit. Die hohe Druckstabilität der Diagonallüftertechnik gewährleistet eine konstante Luftzirkulation, auch unter belasteten Bedingungen.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Vliesfiltermatte
Ventilator	Axial, Gleichstrommotor
Luftleistung freiblasend (mit Vliesfilter)	Bei DC: 20 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei DC: 15 m³/h
Bemessungsbetriebsspannung	24 V (DC)
Nennleistung Pel	Bei DC: 1,4 W
Bemessungsstrom max.	Bei DC: 0,06 A
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	64,5 mm
Einbautiefe	46 mm
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei DC: 42 dB(A)

---
