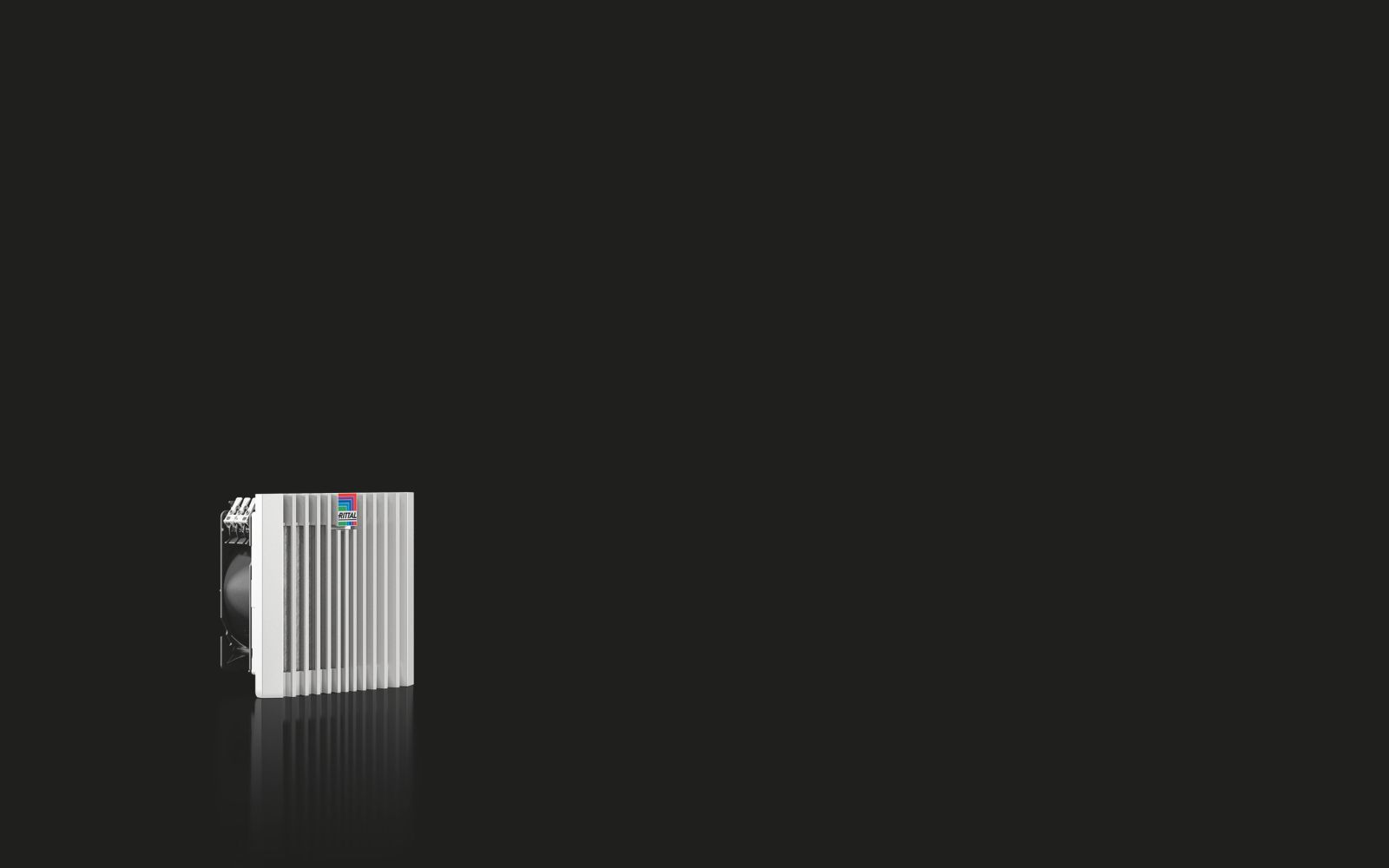

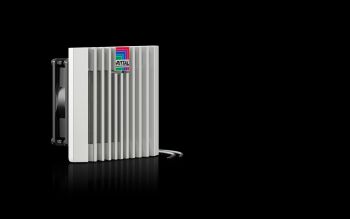

Rittal 3237710 Blue e+ Filterlüfter 20/25 m³/h, 115 V, RAL 7035 content_copy

Der Rittal SK 3237.710 ist ein Filterlüfter der Baureihe SK Blue e+, konzipiert zur Schaltschrankklimatisierung. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Luftzufuhr zu gewährleisten, wodurch die Lebensdauer der darin installierten elektronischen Komponenten verlängert wird. Das Gerät ist als Wandanbau ausgeführt und besteht aus Kunststoff in der Farbe RAL 7035. Es ist kompakt dimensioniert mit den Abmessungen BHT 116,5 x 116,5 x 64,5 mm und einer Einbautiefe von 46 mm, wodurch es sich in standardisierte Montageöffnungen mit einem Ausbruch von 92 mm Breite und Höhe einpasst.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen vorgesehen, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen, die in Räumen mit moderatem Staub- und Feuchtigkeitsgehalt betrieben werden. Die integrierte Vliesfiltermatte sorgt dafür, dass Partikel aus der Umgebungsluft zurückgehalten werden, wodurch die Innenraumreinheit des Schaltschranks erhalten bleibt. Die Schutzart IP 54 (mit Vliesfilter) gewährleistet einen Schutz gegen Staub und spritzendes Wasser, während die Kombination mit einer Strahlwasserhaube die Schutzart auf IP 56 erhöht. Entsprechend den NEMA-Normen entspricht das Gerät Type 12 (mit Vliesfilter) und Type 3, 3R (mit Vliesfilter und Strahlwasserhaube), was die Eignung für industrielle Anwendungen unter verschiedenen Umgebungsbedingungen bestätigt.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik, die eine höhere Druckstabilität bietet und somit eine konstantere Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. Die Luftleistung beträgt freiblasend (mit Vliesfilter) 20 m³/h bei 50 Hz und 25 m³/h bei 60 Hz. Bei Verwendung eines zusätzlichen Austrittsfilters sinkt die Luftleistung auf 15 m³/h bei 50 Hz bzw. 18 m³/h bei 60 Hz. Die Nennleistung liegt bei 12 W bei 50 Hz und 10 W bei 60 Hz, der Bemessungsstrom beträgt maximal 0,14 A bei 50 Hz und 0,13 A bei 60 Hz. Die Bemessungsbetriebsspannung ist 115 V, 1~, 50 Hz/60 Hz. Die Vorsicherung ist mit 2 A ausgelegt. Der elektrische Anschluss erfolgt über zwei Einzeladern mit einer Länge von etwa 300 mm am Gerät.

Technik verständlich erklärt
Der Ventilator ist ein Axialventilator mit Spaltpolmotor, der für eine effiziente Luftförderung in kompakten Gehäusen ausgelegt ist. Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern diagonal aus dem Gerät strömt, was eine gleichmäßigere Verteilung im Schaltschrank ermöglicht. Die Vliesfiltermatte ist bereits im Lieferumfang enthalten und kann dank eines neuen Öffnungsmechanismus am Lamellengitter leicht ausgetauscht werden. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schrank ermöglichen.

Kompatibilität und Zubehör
Der Filterlüfter kann mit verschiedenen Zubehörteilen kombiniert werden, um die Funktionalität zu erweitern. Dazu gehören ein Blue e+ Austrittsfilter in RAL 7035, der die Luftleistung reduziert, aber die Filterleistung erhöht. Eine Strahlwasserhaube für SK 3237.xxx Edelstahl kann zur Erhöhung der Schutzart auf IP 54 verwendet werden. Weitere passende Komponenten sind ein Thermostat zur Innentemperaturregelung, ein Drehzahlregler für Filterlüfter und Luft/Luft-Wärmetauscher, eine digitale Temperaturanzeige und -regelung für 100–230 V sowie ein Hygrostat zur Feuchteregelung. Eine Blindabdeckung ist ebenfalls verfügbar, um Montageausbrüche zu verschließen.

Montage und Installation
Die Montage erfolgt werkzeuglos durch die integrierten Rasthaken, die in die vorgesehenen Montageöffnungen eingehängt werden. Die Einbautiefe von 46 mm ermöglicht eine sichere Befestigung in Standard-Schaltschränken. Die Montageöffnung im Schrank muss die Abmessungen von 92 mm Breite und 92 mm Höhe aufweisen. Die Einbaufertigkeit des Geräts wird durch die bereits integrierte Vliesfiltermatte und die vormontierten Anschlussleitungen unterstützt.

Vorteile im Betrieb
Der Betriebstemperaturbereich liegt zwischen -15 °C und 55 °C, was eine Verwendung in einer Vielzahl von Umgebungen ermöglicht. Die Lagertemperatur kann bis zu 70 °C betragen. Der Schalldruckpegel beträgt 42 dB(A) bei 50 Hz und 47 dB(A) bei 60 Hz, was für eine ruhige Betriebsgeräuschkulisse sorgt. Die Kombination aus werkzeugloser Montage, leichtem Filterwechsel und hoher Druckstabilität macht den SK 3237.710 zu einer zuverlässigen Lösung für die Schaltschrankklimatisierung in industriellen Anwendungen.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Vliesfiltermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 20 m³/h, Bei 60 Hz: 25 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 15 m³/h, Bei 60 Hz: 18 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 12 W, Bei 60 Hz: 10 W
Bemessungsstrom max.	Bei 50 Hz: 0,14 A, Bei 60 Hz: 0,13 A
Breite	116,5 mm
Höhe	116,5 mm
Tiefe	64,5 mm
Einbautiefe	46 mm
Montageausschnitt	Ausbruch-Breite: 92 mm, Ausbruch-Höhe: 92 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 42 dB(A), Bei 60 Hz: 47 dB(A)

---
