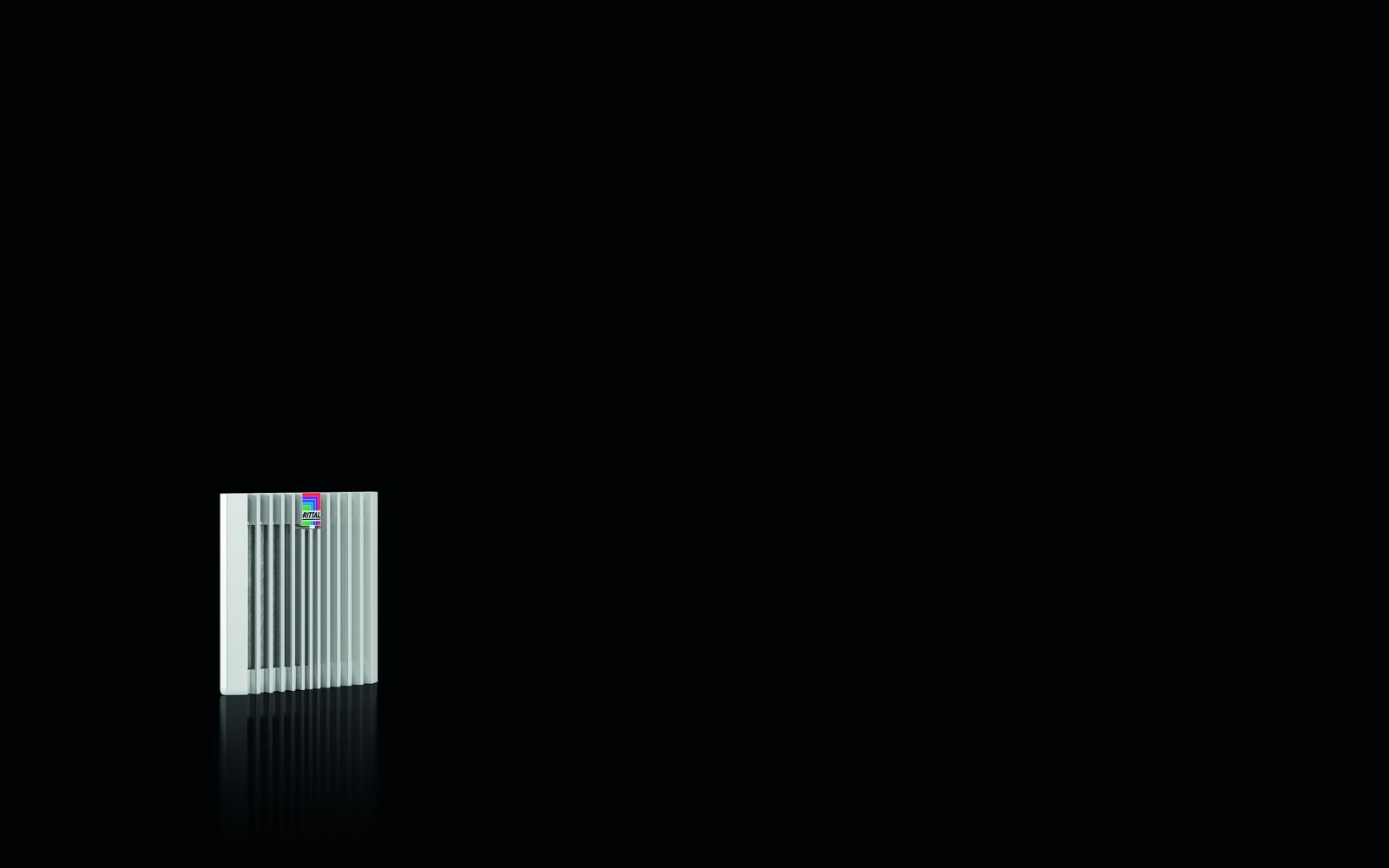

Rittal 3238300 Blue e+ Austrittsfilter, RAL 7035 content_copy

Der Rittal SK 3238.300 ist ein Austrittsfilter für Filterlüfter der Baureihe SK 3238.7xx, ausgeführt als Wandanbau. Er dient der kontrollierten Abführung von Verlustwärme aus Schaltschränken und unterstützt die Belüftung, um temperaturempfindliche Bauteile zu schützen. Die Funktion erfolgt durch die direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Das Gerät ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich. Die Abmessungen betragen 148,5 mm Breite, 148,5 mm Höhe und 34,2 mm Tiefe. Der Montageausschnitt erfordert einen Ausbruch von 124 mm Breite und 124 mm Höhe im Schaltschrank.

Einsatzbereiche
Der Austrittsfilter ist für den Einsatz in industriellen Schaltschränken konzipiert, wo eine kontinuierliche Belüftung und Kühlung erforderlich sind. Er wird in Verbindung mit dem Filterlüfter SK 3238.7xx eingesetzt, um die Innentemperatur des Schaltschranks zu regulieren. Die Anwendung erfolgt in Umgebungen, in denen eine gewisse Schutzart gegen Staub und Spritzwasser erforderlich ist, wie in Produktionshallen, Maschinenbau oder Automatisierungstechnik.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel vereinfacht. Die Montage am Schrank erfolgt durch optimierte Rasthaken, die eine schnellere und werkzeuglose Installation ermöglichen. Im Lieferumfang sind der Austrittsfilter sowie ein Faltenfilter enthalten. Die Kombination aus Austrittsfilter und Faltenfilter sorgt für eine effiziente Filtration der abgeführten Luft.

Technik verständlich erklärt
Die Schutzart IP 54 wird erreicht, wenn der Austrittsfilter mit einem Vliesfilter oder Faltenfilter betrieben wird. Bei Verwendung eines Faltenfilters und einer Absorbermatte kann die Schutzart IP 54 erreicht werden. Die Schutzart IP 54 ist möglich, wenn zusätzlich eine Strahlwasserhaube montiert wird. Die Schutzart nach NEMA umfasst Type 12 mit Vliesfilter/Faltenfilter, sowie Type 3, 3R, 4 und 4X, wobei letztere ebenfalls die Kombination aus Filter und Strahlwasserhaube erfordern. Diese Schutzarten sind für den Einsatz in Umgebungen mit erhöhter Staub- und Spritzwassergefährdung geeignet.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für die Filterlüfter der Baureihe SK 3238.7xx konzipiert. Als Zubehör sind Ersatzfiltermatten, eine Blindabdeckung für den Montageausbruch, eine Strahlwasserhaube sowie eine Absorbermatte für IP 54 verfügbar. Die Strahlwasserhaube erhöht die Schutzart und schützt den Filter vor direktem Spritzwasser. Die Absorbermatte verbessert die Filterleistung und unterstützt die Erreichung der Schutzart IP 54.

Montage und Installation
Die Montage erfolgt werkzeuglos an der vorgesehenen Stelle im Schaltschrank. Die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der Montageausschnitt von 124 mm × 124 mm muss im Schaltschrank vorgesehen sein. Die Installation erfolgt in Verbindung mit dem Filterlüfter SK 3238.7xx, wobei die Luftströmung durch den Austrittsfilter nach außen geführt wird.

Vorteile im Betrieb
Der Austrittsfilter bietet eine einfache Wartung durch den neuen Öffnungsmechanismus am Lamellengitter. Die werkzeuglose Montage reduziert die Installationszeit. Die Kombination mit verschiedenen Filter- und Schutzkomponenten ermöglicht eine Anpassung an unterschiedliche Umgebungsbedingungen. Die Schutzarten IP 54 bis IP 54 sowie die NEMA-Klassen Type 12 bis Type 4X gewährleisten eine zuverlässige Funktion in verschiedenen industriellen Anwendungsfällen.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Austrittsfilter, Faltenfilter
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Passend für Artikel-Nr.	SK 3238.7xx
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	34,2 mm
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube

---
