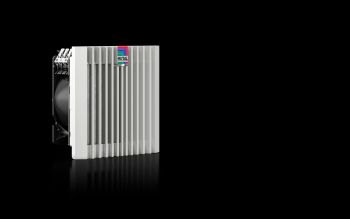

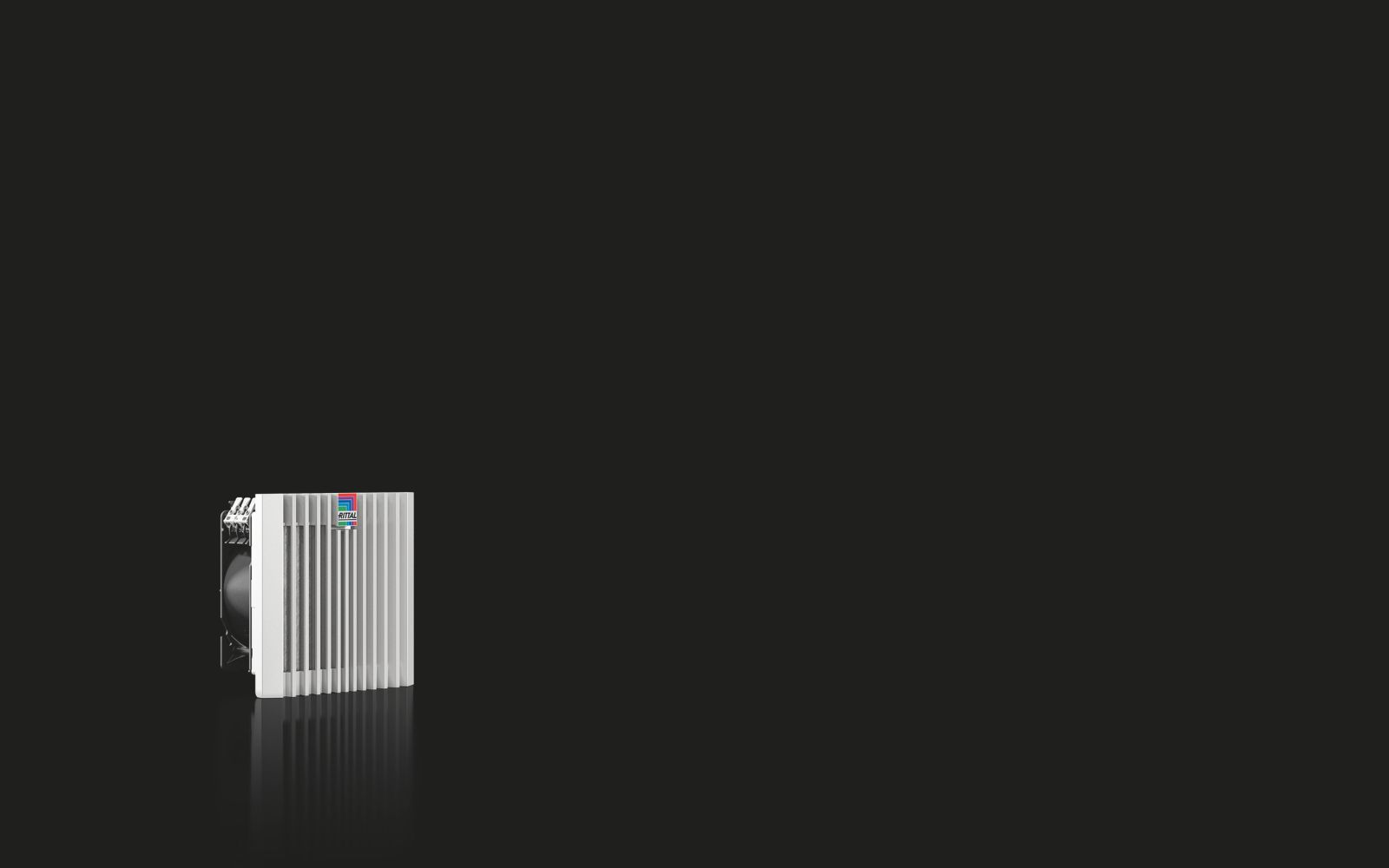

Rittal 3238724 Blue e+ Filterlüfter 63 m³/h, 24 V DC, RAL 7035 content_copy

Der Rittal SK 3238.724 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung. Er dient der kontrollierten Belüftung von Schaltschränken und elektronischen Gehäusen, um eine ausreichende Kühlung der darin installierten Komponenten sicherzustellen. Die Einheit wird als Wandanbau montiert und ist aus Kunststoff gefertigt, in der Farbe RAL 7035. Sie ist als komplett einbaufertige Einheit geliefert und enthält bereits einen Faltenfilter, der die Luftreinigung gewährleistet.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anwendungen, bei denen die Einhaltung von Schutzarten gegen Staub und Spritzwasser wichtig ist. Die Einheit kann in Schaltschränken mit einer Montageöffnung von 124 mm Breite und 124 mm Höhe installiert werden. Die Einbautiefe beträgt 64 mm, sodass die Einheit in Standard-Schaltschränken problemlos integriert werden kann.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Gleichstrommotor, der eine Luftleistung von 63 m³/h freiblasend bei 24 V (DC) erreicht. Bei Verwendung eines zugehörigen Austrittsfilters sinkt die Luftleistung auf 49 m³/h. Die Luftströmung erfolgt diagonal, was eine höhere Druckstabilität und eine gleichmäßigere Verteilung der Luft im Schaltschrank gewährleistet. Dies führt zu einer konstanteren Kühlleistung und einer besseren Entwärmung der darin installierten Baugruppen. Der Filterwechsel ist durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert, was die Wartung vereinfacht.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern schräg aus dem Gerät strömt. Dadurch wird die Luftverteilung im Schaltschrank homogener, was insbesondere bei größeren oder komplexen Anlagen von Vorteil ist. Die Schutzart IP 54 ist standardmäßig gegeben, wenn der Lüfter mit einem Vlies- oder Faltenfilter betrieben wird. Mit zusätzlichen Komponenten wie einer Absorbermatte erreicht die Einheit die Schutzart IP 54, und mit einer Strahlwasserhaube kann die Schutzart auf IP 54 erhöht werden. Die Nennleistung beträgt 5,7 W bei 24 V (DC), der maximale Bemessungsstrom liegt bei 0,27 A. Die Einheit ist mit einer Vorsicherung von 2 A ausgestattet, um die elektrische Sicherheit zu gewährleisten.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart oder Funktionalität an die jeweilige Anwendung anzupassen. Dazu gehören beispielsweise Austrittsfilter in RAL 7035, Ersatzfiltermatten in verschiedenen Ausführungen, eine Strahlwasserhaube für erhöhte Schutzanforderungen, eine Absorbermatte für IP 54, sowie Thermostate und Hygrostaten zur Temperatur- und Feuchteregelung. Die elektrische Verbindung erfolgt über Federzugklemmen, was eine schnelle und werkzeuglose Montage ermöglicht.

Montage und Installation
Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schaltschrank ermöglichen. Die Einheit wird in einen vorgefertigten Montageausbruch von 124 mm × 124 mm eingesetzt. Die Einbautiefe von 64 mm ist für die meisten Standard-Schaltschränke geeignet. Die elektrische Anschlussmöglichkeit über Federzugklemmen erleichtert die Installation, insbesondere in Umgebungen, in denen eine schnelle Montage erforderlich ist.

Vorteile im Betrieb
Der Betriebstemperaturbereich liegt zwischen -15 °C und 55 °C, was eine Verwendung in einer Vielzahl von industriellen Umgebungen ermöglicht. Der Schalldruckpegel beträgt 52 dB(A), was für eine ruhige Betriebsgeräuschkulisse sorgt. Die Kombination aus hoher Luftleistung, werkzeugloser Montage und einfachem Filterwechsel macht den Lüfter zu einer zuverlässigen Lösung für die Schaltschrankklimatisierung. Die Einhaltung der Normen IEC 60 529 und NEMA Type 12 bis 4X gewährleistet die Eignung für verschiedene Einsatzbedingungen, insbesondere in Umgebungen mit Staub, Spritzwasser oder Feuchtigkeit.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Axial, Gleichstrommotor
Luftleistung freiblasend (mit Faltenfilter)	Bei DC: 63 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei DC: 49 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei DC: 53 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei DC: 40 m³/h
Bemessungsbetriebsspannung	24 V (DC)
Nennleistung Pel	Bei DC: 5,7 W
Bemessungsstrom max.	Bei DC: 0,27 A
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	82,5 mm
Einbautiefe	64 mm
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei DC: 52 dB(A)

---
