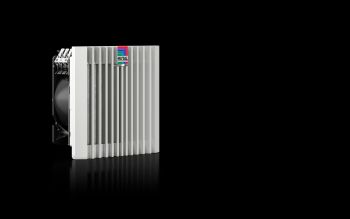

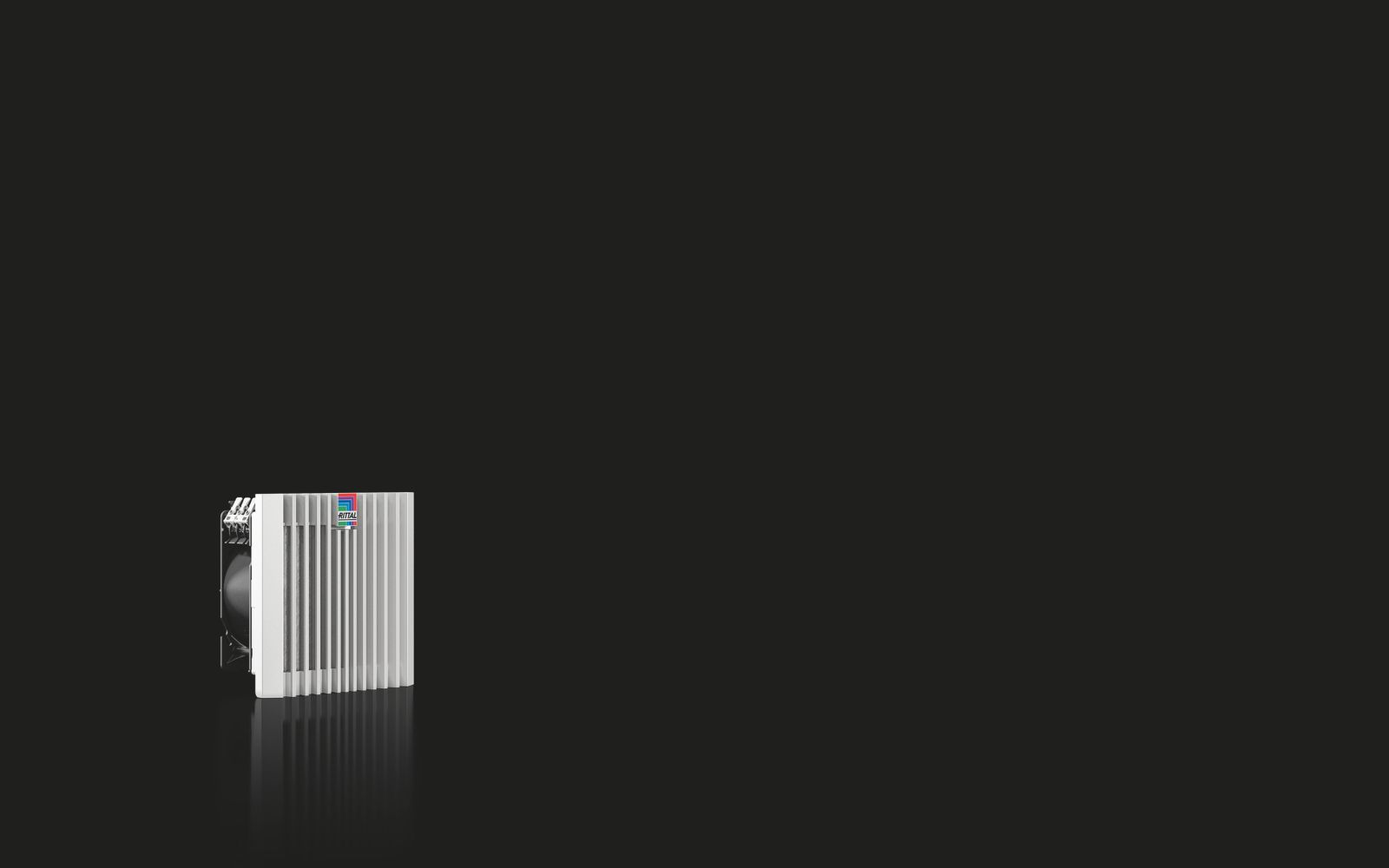

Rittal 3238710 Blue e+ Filterlüfter 63/72 m³/h, 115 V, RAL 7035 content_copy

Der Rittal SK 3238.710 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgelegt für die Wandmontage in industriellen Anlagen. Das Gerät dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Es ist als komplett einbaufertige Einheit geliefert, inklusive Faltenfilter, und ermöglicht eine werkzeuglose Montage durch optimierte Rasthaken. Die Diagonallüftertechnik sorgt für eine höhere Druckstabilität und eine gleichmäßigere, konstantere Luftzirkulation im Schaltschrank, wodurch eine effizientere Entwärmung der elektronischen Baugruppen erreicht wird.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche Kühlung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen in der Fertigungsindustrie, der Automatisierungstechnik oder der Energieversorgung, wo elektronische Geräte vor Überhitzung geschützt werden müssen. Die Schutzart IP 54 (mit Vliesfilter/Faltenfilter) bietet Schutz gegen Staub und spritzendes Wasser, was ihn für viele Innen- und Außenbereiche geeignet macht. Mit zusätzlichen Komponenten wie Absorbermatte oder Strahlwasserhaube kann die Schutzart auf IP 54 bzw. IP 54 erhöht werden, was die Einsatzmöglichkeiten in feuchteren oder staubreichen Umgebungen erweitert.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Spaltpolmotor, der für eine leise und zuverlässige Betriebsweise sorgt. Die Luftleistung beträgt freiblasend 63 m³/h bei 50 Hz und 72 m³/h bei 60 Hz, wobei die tatsächliche Leistung je nach Filtertyp und Anschlussbedingungen variiert. Bei Verwendung eines Austrittsfilters sinkt die Luftleistung auf 49 m³/h (50 Hz) bzw. 55 m³/h (60 Hz). Die Bemessungsbetriebsspannung beträgt 115 V, 1~, 50 Hz/60 Hz, was ihn für Standardnetzspannungen in vielen Ländern geeignet macht. Die Nennleistung liegt bei 15,4 W (50 Hz) und 15,8 W (60 Hz), der maximale Bemessungsstrom beträgt 0,2 A (50 Hz) bzw. 0,21 A (60 Hz). Die Vorsicherung ist mit 2 A ausgelegt, um den Lüfter vor Überlastungen zu schützen.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern diagonal aus dem Gerät strömt. Dies führt zu einer gleichmäßigeren Verteilung der Luft im Schaltschrank und verhindert lokale Überhitzungen. Der integrierte Faltenfilter im Lieferumfang filtert Partikel aus der Umgebungsluft, um die Innenraumluft im Schaltschrank zu reinigen. Der Filterwechsel ist durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert. Die Schalldruckpegel liegen bei 52 dB(A) (50 Hz) und 54 dB(A) (60 Hz), was für eine industrielle Umgebung als akzeptabel einzustufen ist. Die Betriebstemperaturbereich reicht von -15 °C bis 55 °C, was den Einsatz in klimatisch unterschiedlichen Regionen ermöglicht.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart oder Funktionalität zu erweitern. Dazu gehören Austrittsfilter in RAL 7035, Ersatzfiltermatten in verschiedenen Ausführungen, eine Strahlwasserhaube für erhöhte Schutzart IP 54, eine Absorbermatte für IP 54, sowie Drehzahlregler für eine feinere Steuerung der Luftzufuhr. Auch Thermostate und Hygrostaten können zur Temperatur- und Feuchtigkeitsregelung im Schaltschrank eingesetzt werden. Die Montage erfolgt über einen Montageausschnitt von 124 mm (B) x 124 mm (H), die Einbautiefe beträgt 64 mm. Die Abmessungen des Geräts sind 148,5 mm (B) x 148,5 mm (H) x 82,5 mm (T).

Montage und Installation
Die Montage erfolgt werkzeuglos durch die integrierten Rasthaken, die eine schnelle und sichere Befestigung am Schaltschrank ermöglichen. Der elektrische Anschluss erfolgt über Federzugklemmen, was eine einfache Verbindung zum Netzwerk ermöglicht. Die Lieferung erfolgt als komplett einbaufertige Einheit, inklusive Faltenfilter, sodass keine zusätzlichen Bauteile für den Grundbetrieb benötigt werden.

Vorteile im Betrieb
Der Rittal SK 3238.710 bietet eine zuverlässige und wartungsfreundliche Klimatisierungslösung für Schaltschränke. Die höchste Luftleistung wird bereits im Auslieferzustand durch den integrierten Faltenfilter erreicht. Die werkzeuglose Montage und der leichte Filterwechsel reduzieren die Wartungszeit. Die Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung, was die Effizienz der Kühlung erhöht. Die Schutzart IP 54 bietet ausreichenden Schutz für viele industrielle Einsatzfälle, wobei durch Zusatzkomponenten die Schutzart weiter erhöht werden kann. Die Betriebstemperaturbereich von -15 °C bis 55 °C ermöglicht den Einsatz in einer Vielzahl von Umgebungen.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 63 m³/h, Bei 60 Hz: 72 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 49 m³/h, Bei 60 Hz: 55 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 53 m³/h, Bei 60 Hz: 64 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 40 m³/h, Bei 60 Hz: 46 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 15,4 W, Bei 60 Hz: 15,8 W
Bemessungsstrom max.	Bei 50 Hz: 0,2 A, Bei 60 Hz: 0,21 A
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	82,5 mm
Einbautiefe	64 mm
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 52 dB(A), Bei 60 Hz: 54 dB(A)

---
