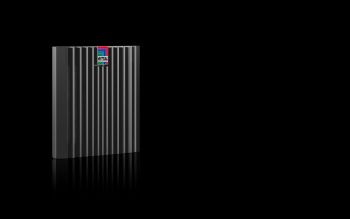

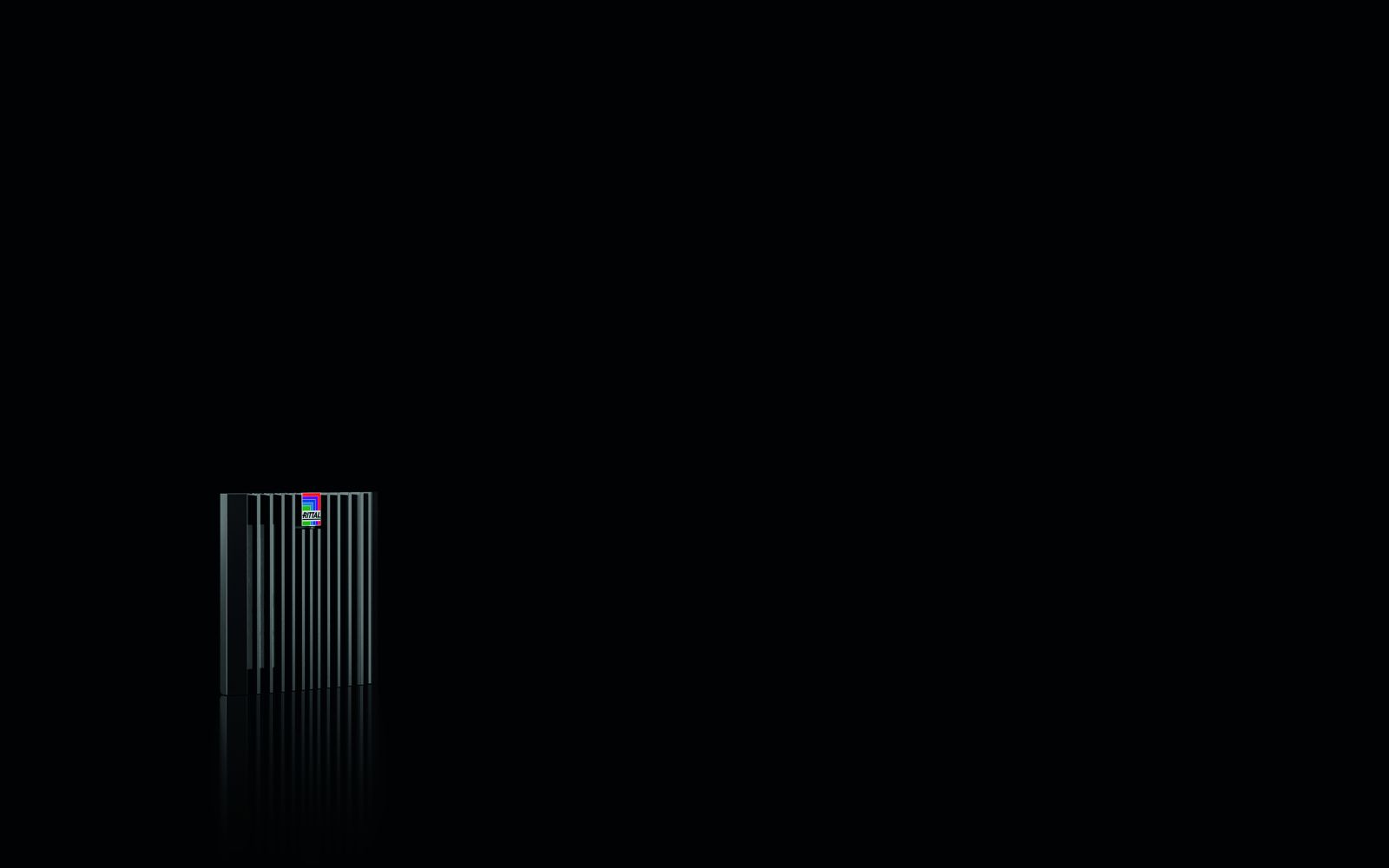

Rittal 3238308 Blue e+ Austrittsfilter, RAL 9005 content_copy

Der Rittal SK 3238.308 ist ein Austrittsfilter für Filterlüfter der Baureihe SK 3238.7xx, ausgeführt als Wandanbau und konzipiert zur Unterstützung der Schaltschrankklimatisierung. Er dient der kontrollierten Abfuhr von Verlustwärme aus Schaltschränken und sorgt für eine gleichmäßige Belüftung, wodurch temperaturempfindliche Bauteile geschützt werden. Die Funktion erfolgt durch die direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Innentemperatur des Schaltschranks liegen muss. Das Gerät besteht aus Kunststoff und ist in der Farbe RAL 9005 (schwarz) erhältlich. Die Abmessungen betragen 148,5 mm Breite, 148,5 mm Höhe und 34,2 mm Tiefe. Der Montageausschnitt erfordert einen Ausbruch von 124 mm Breite und 124 mm Höhe im Schaltschrank.

Einsatzbereiche
Der Austrittsfilter wird in industriellen Anlagen eingesetzt, wo eine kontinuierliche Belüftung und Kühlung von Schaltschränken erforderlich ist. Er ist speziell für den Einsatz mit Filterlüftern der Typenreihe SK 3238.7xx vorgesehen, die in Schaltschränken zur Wärmeabfuhr und Luftreinigung integriert sind. Die Anwendung erfolgt in Umgebungen, in denen eine gewisse Schutzklasse gegen Staub und Spritzwasser notwendig ist, beispielsweise in Produktionshallen, in der Fertigungstechnik oder in der Automatisierungstechnik.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel vereinfacht. Die Montage am Schrank erfolgt durch optimierte Rasthaken, die eine schnellere und werkzeuglose Installation ermöglichen. Das Gerät ist somit für Wartung und Austausch ohne zusätzliche Werkzeuge konzipiert. Im Lieferumfang sind der Austrittsfilter sowie ein Faltenfilter enthalten, der als Luftreinigungsmedium dient.

Technik verständlich erklärt
Der Austrittsfilter arbeitet in Kombination mit einem Filterlüfter, der die Luft durch den Schaltschrank saugt und über den Austrittsfilter nach außen leitet. Der integrierte Faltenfilter filtert Partikel aus der Luft, um die Innensysteme vor Verschmutzung zu schützen. Die Schutzart IP 54 wird erreicht, wenn der Faltenfilter eingesetzt ist. Bei Verwendung eines zusätzlichen Absorbermattens und eines Faltenfilters kann die Schutzart auf IP 54 gesteigert werden. Mit einer Strahlwasserhaube und dem Faltenfilter ist eine Schutzart IP 54 möglich. Die Schutzarten nach NEMA umfassen Type 12, Type 3, 3R, 4 und 4X, wobei die höheren Klassen ebenfalls die Verwendung einer Strahlwasserhaube erfordern. Die IP-Klassifizierung nach IEC 60 529 bezieht sich auf den Schutz gegen Staub und Spritzwasser, wobei IP 54, IP 54 und IP 54 jeweils unterschiedliche Anforderungen an die Filter- und Abdeckungskonfiguration stellen.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für Filterlüfter der Artikelnummer SK 3238.7xx ausgelegt. Als Zubehör sind Ersatzfiltermatten, eine Blindabdeckung für den Montageausbruch, eine Strahlwasserhaube sowie eine Absorbermatte für IP 54 verfügbar. Diese Komponenten können zur Erhöhung der Schutzart oder zur Erneuerung des Filters verwendet werden. Die Strahlwasserhaube ist für die Erreichung der Schutzart IP 54 und NEMA Type 4/4X erforderlich.

Montage und Installation
Die Montage erfolgt werkzeuglos an der vorgesehenen Stelle im Schaltschrank. Der Montageausschnitt von 124 mm x 124 mm muss im Schrank vorgesehen sein. Die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der Filter kann nach dem Austausch des Faltenfilters leicht wieder verschlossen werden, ohne dass zusätzliche Werkzeuge benötigt werden.

Vorteile im Betrieb
Der Austrittsfilter bietet eine einfache und schnelle Wartung durch den neuen Öffnungsmechanismus am Lamellengitter. Die werkzeuglose Montage reduziert die Installationszeit und minimiert den Arbeitsaufwand. Die Kombination mit verschiedenen Filter- und Abdeckungselementen ermöglicht eine Anpassung an unterschiedliche Umgebungsbedingungen und Schutzanforderungen. Die Verwendung von Faltenfiltern und Absorbermatten sorgt für eine effektive Luftreinigung und erhöht die Lebensdauer der im Schaltschrank installierten elektronischen Komponenten.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Austrittsfilter, Faltenfilter
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Passend für Artikel-Nr.	SK 3238.7xx
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	34,2 mm
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube

---
