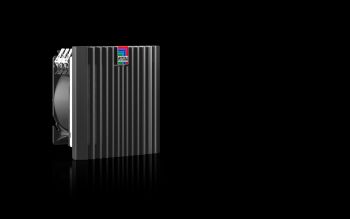

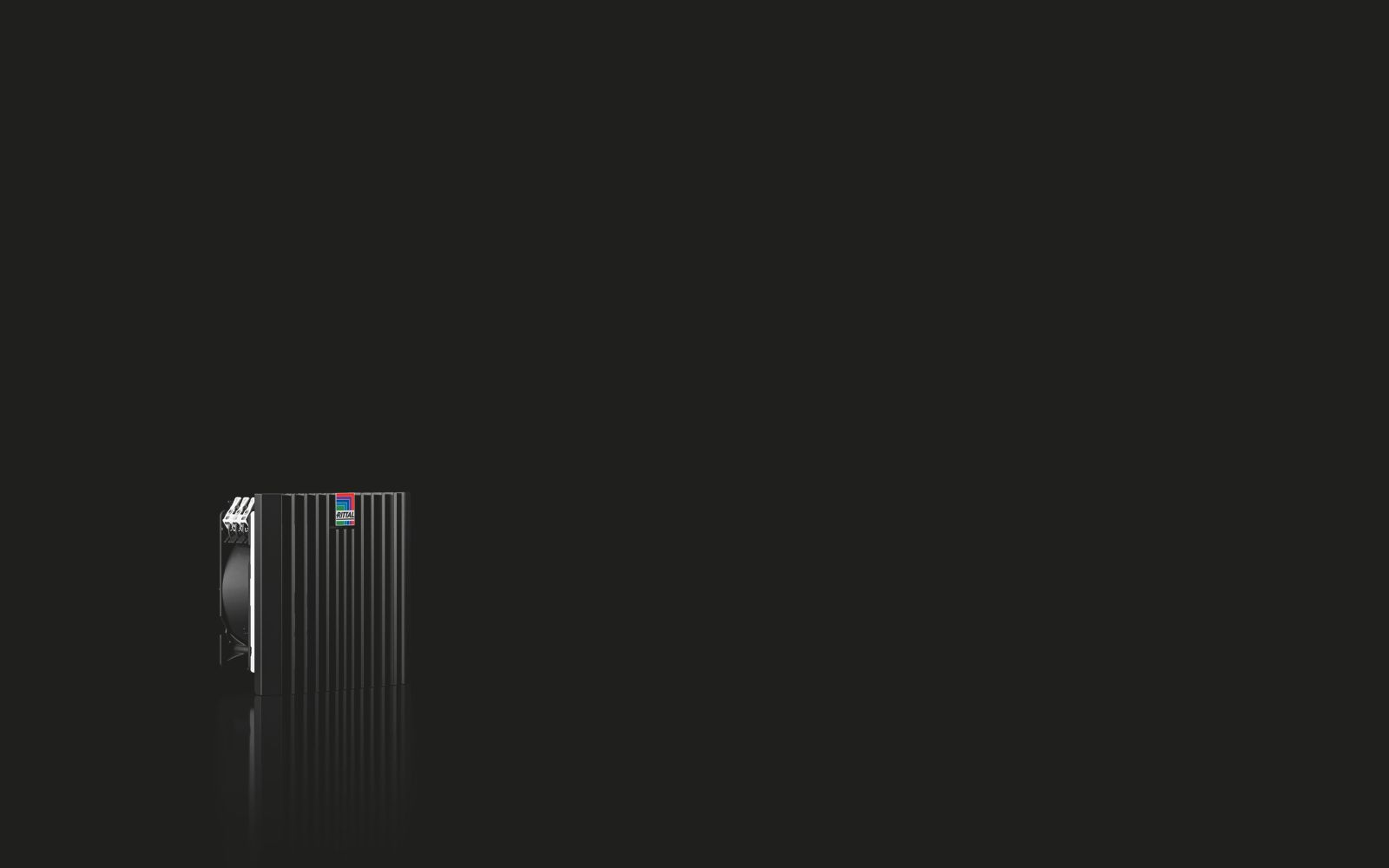

Rittal 3238708 Blue e+ Filterlüfter 63/72 m³/h, 230 V, RAL 9005 content_copy

Der Rittal SK 3238.708 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Das Gerät ist in RAL 9005 gehalten und besteht aus Kunststoff, wodurch es robust und leicht zu montieren ist.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen, die in Räumen mit erhöhter Staubbelastung oder in Bereichen mit gelegentlichen Spritzwasserbelastungen betrieben werden. Die integrierte Filtertechnik sorgt dafür, dass die Zuluft von Staub und Partikeln gereinigt wird, was die Verschmutzung der internen Bauteile minimiert. Die Diagonallüftertechnik sorgt durch höhere Druckstabilität für eine gleichmäßigere und konstantere Luftströmung im Schaltschrank, was eine effizientere Wärmeabfuhr gewährleistet.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Spaltpolmotor, der für eine effiziente Luftförderung sorgt. Die Luftleistung beträgt freiblasend 63 m³/h bei 50 Hz und 72 m³/h bei 60 Hz. Bei Verwendung eines zugehörigen Austrittsfilters sinkt die Luftleistung auf 49 m³/h bei 50 Hz bzw. 55 m³/h bei 60 Hz. Die Luftleistung kann je nach Filtertyp variieren: Bei Verwendung eines Vliesfilters beträgt sie freiblasend 53 m³/h bei 50 Hz und 64 m³/h bei 60 Hz, mit Austrittsfilter 40 m³/h bei 50 Hz und 46 m³/h bei 60 Hz. Die Nennleistung liegt bei 14,7 W bei 50 Hz und 16,5 W bei 60 Hz, der Bemessungsstrom beträgt maximal 0,1 A bei 50 Hz und 0,12 A bei 60 Hz. Die Bemessungsbetriebsspannung ist 230 V, 1~, 50 Hz/60 Hz. Die Vorsicherung ist mit 2 A ausgelegt.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern diagonal aus dem Gerät strömt. Dies führt zu einer gleichmäßigeren Verteilung der Luft im Schaltschrank und verhindert lokale Überhitzungen. Die Faltenfilter im Lieferumfang filtern feine Partikel aus der Zuluft, wodurch die Verschmutzung der internen Bauteile reduziert wird. Der Öffnungsmechanismus am Lamellengitter ermöglicht einen einfachen Filterwechsel, ohne dass Werkzeuge benötigt werden. Die optimierten Rasthaken sorgen für eine schnellere Montage am Schrank. Die Schutzart IP 54 ist standardmäßig gewährleistet, wobei durch Zusatzkomponenten wie Absorbermatte oder Strahlwasserhaube höhere Schutzarten wie IP 55 oder IP 56 erreicht werden können. Die Schutzart NEMA Type 12 ist ebenfalls standardmäßig gegeben, wobei mit zusätzlichen Komponenten auch Type 3, 3R, 4, 4X erreichbar ist.

Kompatibilität und Zubehör
Zur Erweiterung der Schutzart und Funktionalität sind verschiedene Zubehörteile verfügbar. Dazu gehören Austrittsfilter in RAL 9005, Ersatzfiltermatten, Thermostate zur Innentemperaturregelung, Drehzahlregler für die Anpassung der Luftleistung, Blindabdeckungen für nicht genutzte Montageausbrüche, digitale Temperaturanzeige und -regelung, Strahlwasserhauben für erhöhte Schutzanforderungen, Absorbermatten für IP 54, Hygrostaten zur Feuchteregelung sowie Faltenfilter und Vliesfilter in verschiedenen Ausführungen. Diese Komponenten können je nach Anforderung kombiniert werden, um die gewünschte Schutzart und Funktionalität zu erreichen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Der Montageausschnitt beträgt 124 mm Breite und 124 mm Höhe, die Einbautiefe beträgt 64 mm. Die Abmessungen des Geräts sind 148,5 mm Breite, 148,5 mm Höhe und 82,5 mm Tiefe. Die elektrische Verbindung erfolgt über Federzugklemmen, was eine schnelle und sichere Installation ermöglicht. Die Betriebstemperaturbereich liegt zwischen -15 °C und 55 °C, der Lagertemperaturbereich zwischen -30 °C und 70 °C. Der Schalldruckpegel beträgt 52 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was für eine ruhige Betriebsweise sorgt.

Vorteile im Betrieb
Der Filterlüfter bietet eine hohe Luftleistung, die durch den integrierten Faltenfilter im Auslieferzustand maximiert ist. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren den Wartungsaufwand. Die Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung, was die Effizienz der Kühlung erhöht. Die hohe Schutzart IP 54 und die Kompatibilität mit weiteren Schutzkomponenten machen das Gerät für vielfältige industrielle Anwendungen geeignet. Die geringe Nennleistung und der niedrige Schalldruckpegel sorgen für einen energieeffizienten und leisen Betrieb.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 63 m³/h, Bei 60 Hz: 72 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 49 m³/h, Bei 60 Hz: 55 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 53 m³/h, Bei 60 Hz: 64 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 40 m³/h, Bei 60 Hz: 46 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 14,7 W, Bei 60 Hz: 16,5 W
Bemessungsstrom max.	Bei 50 Hz: 0,1 A, Bei 60 Hz: 0,12 A
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	82,5 mm
Einbautiefe	64 mm
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 52 dB(A), Bei 60 Hz: 54 dB(A)

---
