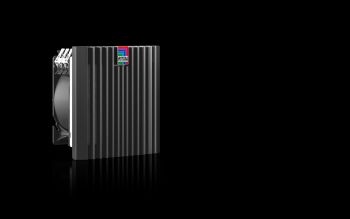

Rittal 3238718 Blue e+ Filterlüfter 63/72 m³/h, 115 V, RAL 9005 content_copy

Der Rittal SK 3238.718 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Das Gerät ist aus Kunststoff gefertigt und in der Farbe RAL 9005 erhältlich, was eine visuelle Integration in industrielle Umgebungen ermöglicht. Im Lieferumfang ist eine komplett einbaufertige Einheit inklusive Faltenfilter enthalten, die direkt in den Schaltschrank eingebaut werden kann.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Anlagen, Maschinenbau, Automatisierungstechnik und anderen Bereichen vorgesehen, in denen eine kontinuierliche Kühlung von elektronischen Baugruppen erforderlich ist. Er eignet sich besonders für Schaltschränke, die in Umgebungen mit Staub, feiner Partikelbelastung oder geringer Feuchtigkeit betrieben werden. Die integrierte Filtertechnik sorgt dafür, dass die Zuluft gereinigt wird, wodurch die Verschmutzung der internen Bauteile reduziert wird.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik, die eine höhere Druckstabilität und eine konstantere Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. Die Luftleistung beträgt freiblasend 63 m³/h bei 50 Hz und 72 m³/h bei 60 Hz, wenn der integrierte Faltenfilter verwendet wird. Bei Verwendung eines Vliesfilters liegen die Werte bei 53 m³/h (50 Hz) und 64 m³/h (60 Hz). Die Luftleistung sinkt bei Verwendung eines Austrittsfilters auf 49 m³/h (50 Hz) bzw. 55 m³/h (60 Hz) mit Faltenfilter und auf 40 m³/h (50 Hz) bzw. 46 m³/h (60 Hz) mit Vliesfilter. Die Nennleistung beträgt 15,4 W bei 50 Hz und 15,8 W bei 60 Hz, der Bemessungsstrom max. 0,2 A (50 Hz) bzw. 0,21 A (60 Hz). Die Bemessungsbetriebsspannung ist 115 V, 1~, 50 Hz/60 Hz.

Technik verständlich erklärt
Der Ventilator ist ein Axiallüfter mit Spaltpolmotor, der für eine zuverlässige und leise Betriebsweise ausgelegt ist. Die Schutzart IP 54 wird standardmäßig erreicht, wenn Vlies- oder Faltenfilter eingesetzt werden. Mit zusätzlicher Absorbermatte erreicht das Gerät IP 55, und bei Verwendung einer Strahlwasserhaube wird IP 56 erreicht. Die Schutzart NEMA Type 12 ist mit Vlies- oder Faltenfilter gegeben, während Type 3, 3R, 4, 4X mit Vlies- oder Faltenfilter und Strahlwasserhaube erreicht werden. Der Schalldruckpegel beträgt 52 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was eine akustisch angenehme Betriebsweise in industriellen Umgebungen ermöglicht. Die Betriebstemperaturbereich liegt zwischen -15 °C und 55 °C, die Lagertemperaturbereich zwischen -30 °C und 70 °C.

Kompatibilität und Zubehör
Zu dem Filterlüfter sind verschiedene Zubehörteile erhältlich, die die Funktionalität erweitern. Dazu gehören Austrittsfilter in RAL 9005, Ersatzfiltermatten in verschiedenen Ausführungen, eine Strahlwasserhaube für erhöhte Schutzart, eine Absorbermatte für IP 54, sowie Drehzahlregler für die Anpassung der Luftleistung. Ein Thermostat oder Hygrostat kann zur Temperatur- oder Feuchteregelung eingesetzt werden. Eine Blindabdeckung ist verfügbar, um den Montageausbruch zu verschließen, wenn der Lüfter nicht verwendet wird. Die elektrische Verbindung erfolgt über Federzugklemme, wobei eine Vorsicherung von 2 A vorgesehen ist.

Montage und Installation
Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schaltschrank ermöglichen. Der Montageausschnitt beträgt 124 mm (Breite) x 124 mm (Höhe), die Einbautiefe beträgt 64 mm. Die Abmessungen des Geräts sind 148,5 mm (Breite) x 148,5 mm (Höhe) x 82,5 mm (Tiefe). Die Faltenfilter sind im Lieferumfang enthalten und können dank eines neuen Öffnungsmechanismus am Lamellengitter leicht ausgetauscht werden.

Vorteile im Betrieb
Der SK 3238.718 bietet eine hohe Luftleistung, die durch den integrierten Faltenfilter im Auslieferzustand maximiert wird. Die Diagonallüftertechnik sorgt für eine gleichmäßige und konstante Belüftung, was die Effizienz der Kühlung erhöht. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Installations- und Wartungszeit. Die hohe Schutzart ermöglicht den Einsatz in verschiedenen industriellen Umgebungen, wobei die Kombination mit Zubehörteilen wie Strahlwasserhaube oder Absorbermatte die Anpassung an spezifische Anforderungen erlaubt. Die Betriebsspannung von 115 V ist in vielen industriellen Anlagen üblich, was die Kompatibilität erhöht. Die geringe Nennleistung und der moderate Schalldruckpegel tragen zu einem energieeffizienten und ruhigen Betrieb bei.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 63 m³/h, Bei 60 Hz: 72 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 49 m³/h, Bei 60 Hz: 55 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 53 m³/h, Bei 60 Hz: 64 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 40 m³/h, Bei 60 Hz: 46 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 15,4 W, Bei 60 Hz: 15,8 W
Bemessungsstrom max.	Bei 50 Hz: 0,2 A, Bei 60 Hz: 0,21 A
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	82,5 mm
Einbautiefe	64 mm
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 52 dB(A), Bei 60 Hz: 54 dB(A)

---
