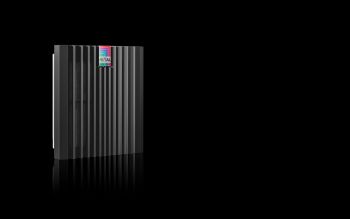

Rittal 3239308 Blue e+ Austrittsfilter, RAL 9005 content_copy

Der Rittal SK 3239.308 ist ein Austrittsfilter für Filterlüfter der Baureihe SK 3239.7xx, speziell konzipiert für die Schaltschrankklimatisierung. Er dient der Abführung von Verlustwärme aus Schaltschränken, der Belüftung des Innenraums und dem Schutz temperaturempfindlicher Bauteile. Die Funktion erfolgt durch die direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Das Gerät ist als Wandanbau ausgeführt und besteht aus Kunststoff in der Farbe RAL 9005. Die Abmessungen betragen 204 mm Breite, 204 mm Höhe und 45,8 mm Tiefe, wobei der Montageausschnitt einen Ausbruch von 177 mm Breite und 177 mm Höhe erfordert.

Einsatzbereiche
Der Austrittsfilter wird in industriellen Anlagen eingesetzt, wo eine kontrollierte Belüftung und Kühlung von Schaltschränken erforderlich ist. Er ist besonders geeignet für Umgebungen mit erhöhter Staub- oder Feuchtigkeitsbelastung, da er in Kombination mit geeigneten Filtern verschiedene Schutzarten erreichen kann. Die Verwendung erfolgt ausschließlich in Verbindung mit dem Filterlüfter SK 3239.7xx, wodurch eine geschlossene Klimatisierungslösung entsteht.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel erleichtert. Die Montage am Schrank erfolgt werkzeuglos und wird durch optimierte Rasthaken beschleunigt. Im Lieferumfang sind der Austrittsfilter sowie ein Faltenfilter enthalten. Die Filterkomponenten sorgen für eine effiziente Luftreinigung und tragen zur Erreichung der gewünschten Schutzarten bei.

Technik verständlich erklärt
Die Schutzart IP 54 wird erreicht, wenn der Filter mit einem Vlies- oder Faltenfilter betrieben wird. Für IP 54 ist zusätzlich eine Absorbermatte erforderlich, während IP 54 durch die Kombination aus Vlies- oder Faltenfilter und einer Strahlwasserhaube realisiert wird. Entsprechend den NEMA-Normen bietet der Filter Type 12-Schutz mit Vlies- oder Faltenfilter, sowie Type 3, 3R, 4 und 4X, wenn zusätzlich eine Strahlwasserhaube verwendet wird. Diese Schutzarten gewährleisten einen effektiven Schutz gegen Staub und spritzendes Wasser, was ihn für den Einsatz im Außenbereich oder in feuchten Industrieumgebungen geeignet macht.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für die Filterlüfter der Baureihe SK 3239.7xx konzipiert. Als Zubehör sind Ersatzfiltermatten, Strahlwasserhauben aus Edelstahl, Absorbermatten für IP 54, Faltenfilter für IP 54 und Blindabdeckungen für Montageausbrüche verfügbar. Diese Komponenten ermöglichen die Anpassung der Schutzart an die jeweiligen Umgebungsbedingungen und unterstützen die Wartung und den Austausch der Filterelemente.

Montage und Installation
Die Montage erfolgt werkzeuglos und ist durch die optimierten Rasthaken schnell und sicher am Schrank durchzuführen. Der Montageausschnitt von 177 mm × 177 mm muss im Schrank vorgesehen sein. Die werkzeuglose Montage reduziert die Installationszeit und minimiert die Gefahr von Montagefehlern.

Vorteile im Betrieb
Der Filter bietet eine einfache und schnelle Wartung durch den neuen Öffnungsmechanismus am Lamellengitter. Die werkzeuglose Montage und die schnelle Installation am Schrank erhöhen die Effizienz bei der Inbetriebnahme und Wartung. Die Kombination mit verschiedenen Filter- und Schutzkomponenten ermöglicht eine flexible Anpassung an unterschiedliche Einsatzbedingungen, wodurch die Betriebssicherheit und Lebensdauer der Schaltschrankkomponenten gesteigert werden.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Austrittsfilter, Faltenfilter
Montageausschnitt	Ausbruch-Breite: 177 mm, Ausbruch-Höhe: 177 mm
Passend für Artikel-Nr.	SK 3239.7xx
Breite	204 mm
Höhe	204 mm
Tiefe	45,8 mm
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube

---
