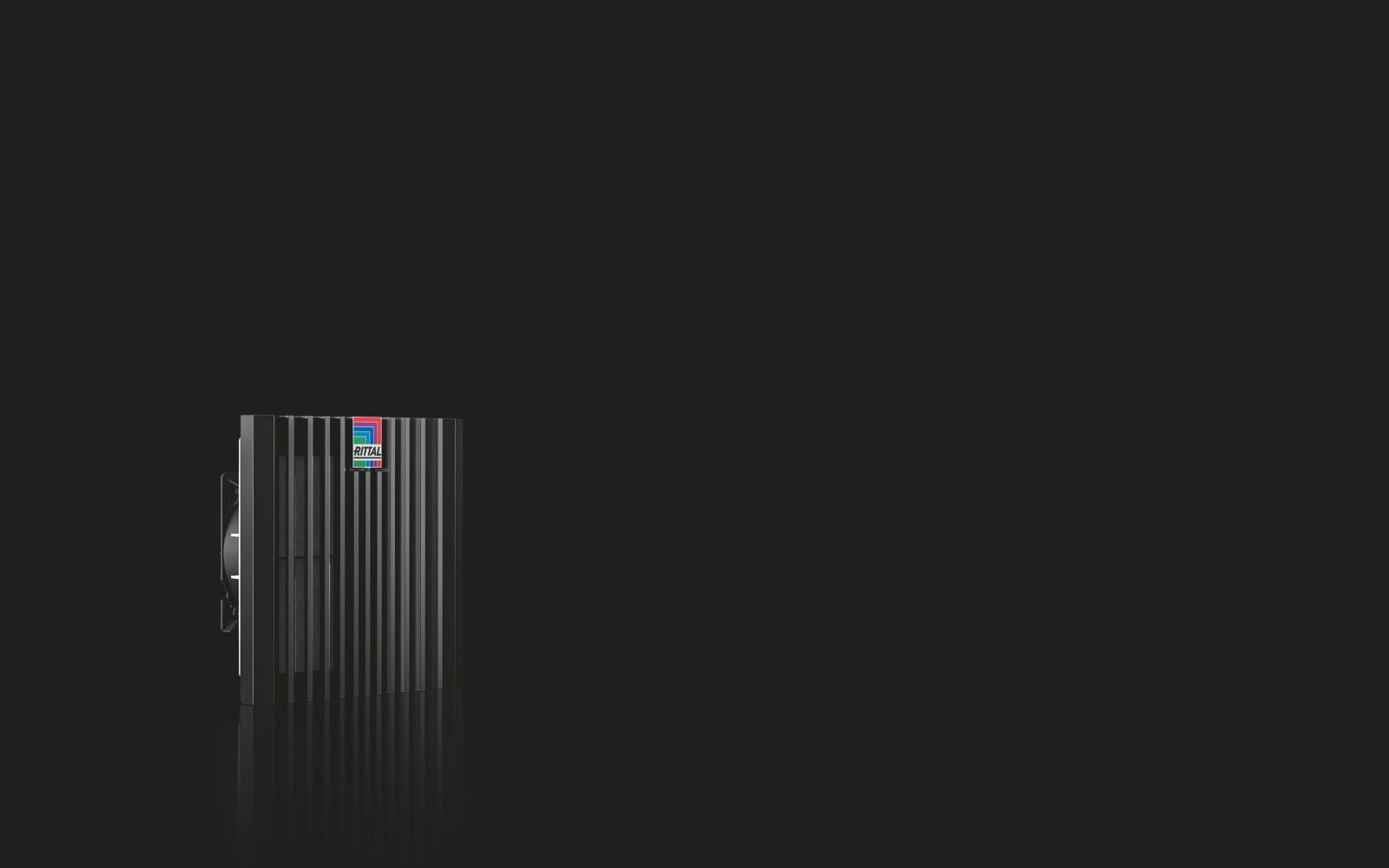

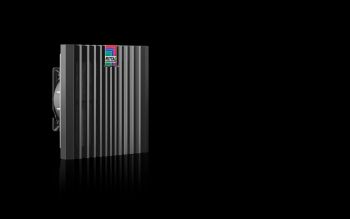

Rittal 3239708 Blue e+ Filterlüfter 110/125 m³/h, 230 V, RAL 9005 content_copy

Der Rittal SK 3239.708 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgelegt für die Wandmontage an Schaltschränken und anderen Gehäusen. Das Gerät dient der Belüftung und Kühlung von elektrischen und elektronischen Komponenten im Inneren von Schaltschränken, wobei es gleichzeitig eine Staub- und Partikelfiltration gewährleistet. Die Einheit ist in RAL 9005 gehalten und besteht aus Kunststoff, was eine hohe mechanische Stabilität und Korrosionsbeständigkeit bietet. Die Diagonallüftertechnik sorgt für eine verbesserte Druckstabilität und eine gleichmäßigere Luftverteilung im Schaltschrank, was zu einer konstanteren Kühlleistung führt. Die Luft strömt diagonal aus, was eine gleichmäßige Entwärmung der Baugruppen unterstützt.

Einsatzbereiche umfassen industrielle Anlagen, Automatisierungstechnik, Maschinenbau und andere Umgebungen, in denen Schaltschränke einer kontinuierlichen Belastung ausgesetzt sind. Der Lüfter ist für den Einsatz in Innen- und Außenbereichen geeignet, wobei die Schutzart je nach Zusatzausstattung variiert. Standardmäßig bietet die Einheit Schutzart IP 54 mit Vlies- oder Faltenfilter, was Staub- und Spritzwasserschutz gewährleistet. Mit zusätzlicher Absorbermatte erreicht sie IP 55, und mit Strahlwasserhaube IP 56, was auch bei stärkeren Niederschlägen oder Spritzwasserbelastungen ausreichend schützt. Entsprechend den NEMA-Normen entspricht die Einheit Type 12 mit Vlies- oder Faltenfilter und Type 3, 3R, 4, 4X bei Verwendung von Strahlwasserhaube.

Funktionen und Ausstattung im Detail umfassen einen Axialventilator mit Spaltpolmotor, der für eine zuverlässige und leise Betriebsweise sorgt. Die Luftleistung beträgt bei 50 Hz freiblasend 110 m³/h und bei 60 Hz 125 m³/h, wenn der Faltenfilter im Lieferumfang enthalten ist. Bei Verwendung eines Vliesfilters sinkt die Luftleistung auf 100 m³/h (50 Hz) bzw. 115 m³/h (60 Hz). Die Luftleistung verringert sich weiter, wenn ein Austrittsfilter installiert ist: 92 m³/h (50 Hz) bzw. 104 m³/h (60 Hz) mit Faltenfilter, und 75 m³/h (50 Hz) bzw. 86 m³/h (60 Hz) mit Vliesfilter. Die Nennleistung beträgt 14,7 W bei 50 Hz und 16,5 W bei 60 Hz, der Bemessungsstrom max. 0,1 A (50 Hz) bzw. 0,12 A (60 Hz). Die Bemessungsbetriebsspannung ist 230 V, 1~, 50 Hz/60 Hz. Der Schalldruckpegel liegt bei 51 dB(A) (50 Hz) und 54 dB(A) (60 Hz), was für eine industrielle Umgebung akzeptable Geräuschemissionen darstellt.

Technik verständlich erklärt zeigt, dass der Lüfter über eine werkzeuglose Montage verfügt, die durch optimierte Rasthaken ermöglicht wird. Die Montage erfolgt in einen vorgegebenen Ausschnitt von 177 mm Breite und Höhe, wobei die Einbautiefe 84 mm beträgt. Die Gesamtabmessungen der Einheit sind 204 mm (Breite) × 204 mm (Höhe) × 105 mm (Tiefe). Der elektrische Anschluss erfolgt über Federzugklemmen, was eine schnelle und sichere Verbindung ermöglicht. Die Einheit ist komplett einbaufertig und wird mit Faltenfilter geliefert, was die sofortige Inbetriebnahme gewährleistet. Ein Öffnungsmechanismus am Lamellengitter erleichtert den Filterwechsel, ohne dass Werkzeuge benötigt werden.

Kompatibilität und Zubehör umfassen verschiedene Erweiterungen, die die Schutzart erhöhen oder die Funktion erweitern. Dazu gehören Austrittsfilter in RAL 9005, Ersatzfiltermatten mit Ausfilterung ab 95 %, Strahlwasserhauben aus Edelstahl, Absorbermatten für IP 54, sowie Thermostate, Drehzahlregler und digitale Temperaturanzeige- und -regelungseinheiten. Diese Komponenten können je nach Anforderung kombiniert werden, um die Betriebssicherheit und Effizienz zu optimieren.

Montage und Installation erfolgen durch die werkzeuglose Montage an der vorgesehenen Fläche. Die Einheit wird in den Montageausschnitt (177 mm × 177 mm) eingesetzt und durch die Rasthaken fixiert. Die elektrische Verbindung erfolgt über die Federzugklemmen. Die Betriebstemperatur liegt zwischen -15 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C. Eine Vorsicherung von 2 A ist erforderlich, um den Betrieb sicherzustellen.

Vorteile im Betrieb liegen in der hohen Luftleistung, der einfachen Montage und dem wartungsfreundlichen Filterwechsel. Die Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung, was die Kühlleistung stabilisiert. Die integrierte Filterung schützt die Innenkomponenten vor Verschmutzung, was die Lebensdauer der Geräte erhöht. Die Einheit ist für den Einsatz in verschiedenen industriellen Umgebungen geeignet, wobei die Schutzart je nach Zusatzausstattung angepasst werden kann. Die Kombination aus Filterlüfter, Diagonallüftertechnik, IP 54 und werkzeugloser Montage macht das Gerät zu einer zuverlässigen Lösung für die Schaltschrankklimatisierung.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 110 m³/h, Bei 60 Hz: 125 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 92 m³/h, Bei 60 Hz: 104 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 100 m³/h, Bei 60 Hz: 115 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 75 m³/h, Bei 60 Hz: 86 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 14,7 W, Bei 60 Hz: 16,5 W
Bemessungsstrom max.	Bei 50 Hz: 0,1 A, Bei 60 Hz: 0,12 A
Breite	204 mm
Höhe	204 mm
Tiefe	105 mm
Einbautiefe	84 mm
Montageausschnitt	Ausbruch-Breite: 177 mm, Ausbruch-Höhe: 177 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 51 dB(A), Bei 60 Hz: 54 dB(A)

---
