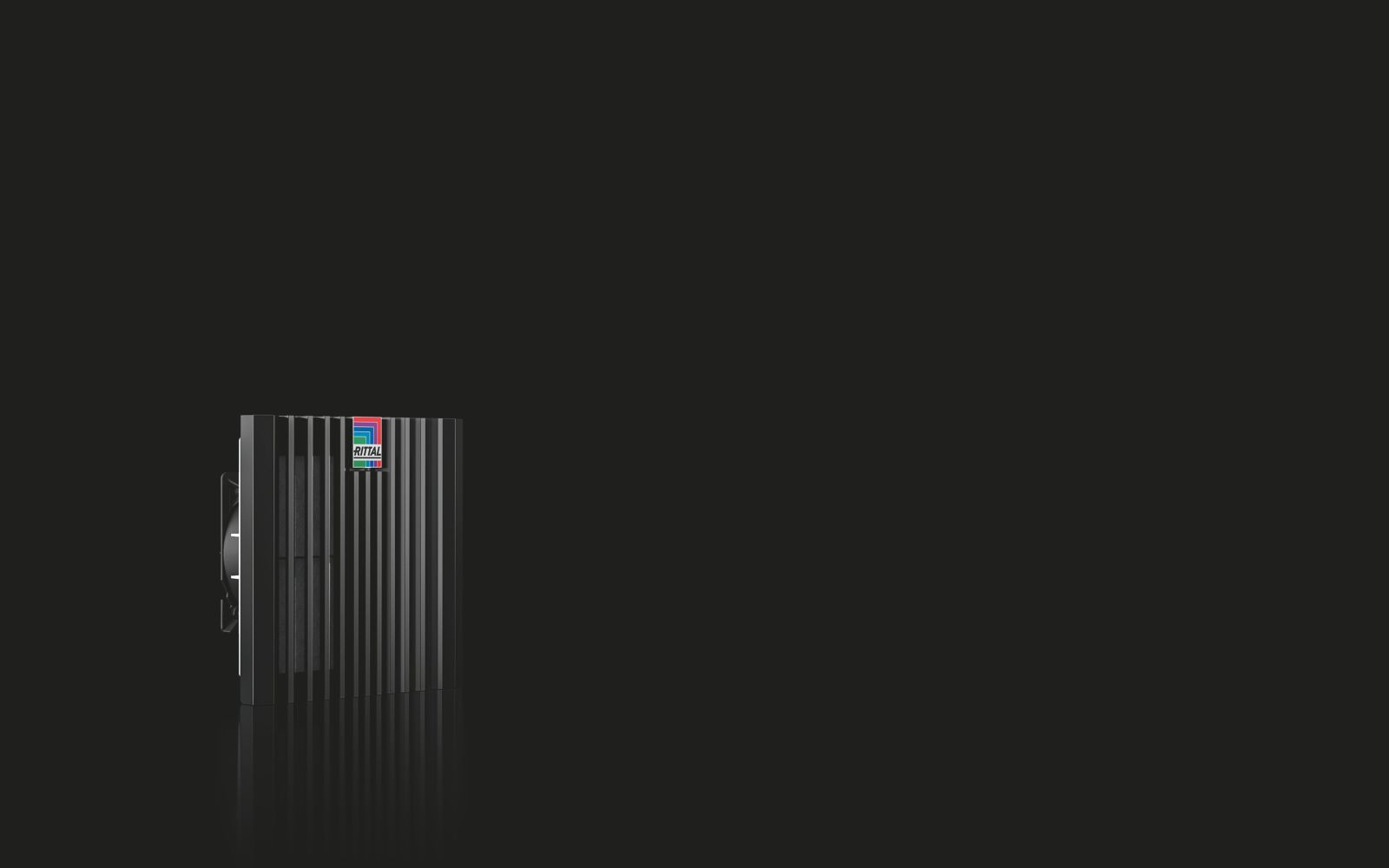

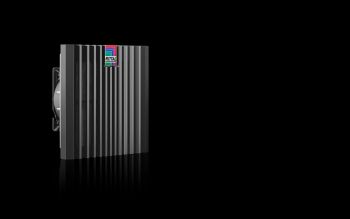

Rittal 3239718 Blue e+ Filterlüfter 110/125 m³/h, 115 V, RAL 9005 content_copy

Der Rittal SK 3239.718 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung im industriellen Einsatz. Er wird als Wandanbau montiert und dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Das Gerät besteht aus Kunststoff und ist in der Farbe RAL 9005 gehalten, was eine visuelle Harmonisierung mit anderen Schaltschrankkomponenten ermöglicht. Die Einheit ist komplett einbaufertig und umfasst bereits einen Faltenfilter, der zur Partikelabscheidung dient.

Einsatzbereiche
Der Filterlüfter eignet sich für industrielle Anlagen, in denen eine kontinuierliche, saubere Luftzirkulation im Schaltschrank erforderlich ist. Er wird häufig in Maschinenbau, Automatisierungstechnik und Prozesssteuerungen eingesetzt, wo die Einhaltung von Schutzarten und die Vermeidung von Staub- und Partikeleintritt kritisch sind. Die diagonale Lüftertechnik sorgt für eine gleichmäßigere und konstantere Luftverteilung im Schrank, was eine effizientere Kühlung der elektronischen Baugruppen gewährleistet.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Spaltpolmotor, der für eine zuverlässige und leise Betriebsweise ausgelegt ist. Die Luftleistung beträgt freiblasend 110 m³/h bei 50 Hz und 125 m³/h bei 60 Hz, wobei die Werte bei Verwendung eines Austrittsfilters auf 92 m³/h (50 Hz) bzw. 104 m³/h (60 Hz) abnehmen. Die Nennleistung liegt bei 15,4 W (50 Hz) und 15,8 W (60 Hz), der Bemessungsstrom beträgt maximal 0,2 A (50 Hz) bzw. 0,21 A (60 Hz). Die Bemessungsbetriebsspannung ist 115 V, 1~, 50 Hz/60 Hz, was eine universelle Nutzung in verschiedenen Stromnetzen ermöglicht.

Technik verständlich erklärt
Die diagonale Ausströmrichtung des Lüfters sorgt dafür, dass die Luft gleichmäßig im Schaltschrank verteilt wird, was zu einer konstanteren Kühlleistung führt. Die Faltenfilter im Lieferumfang filtern Staub und Partikel aus der Zuluft, wodurch die Reinheit der Luft im Schrank erhöht wird. Die Schutzart IP 54 wird erreicht, wenn der Lüfter mit Vlies- oder Faltenfilter betrieben wird. Bei Verwendung einer Absorbermatte kann die Schutzart auf IP 55 gesteigert werden, und mit einer Strahlwasserhaube erreicht man IP 56. Entsprechend den NEMA-Normen entspricht das Gerät Type 12 mit Filtern und Type 3, 3R, 4, 4X mit Filtern und Strahlwasserhaube. Die Schalldruckpegel liegen bei 51 dB(A) (50 Hz) und 54 dB(A) (60 Hz), was eine akustisch angenehme Betriebsweise gewährleistet.

Kompatibilität und Zubehör
Zur Erweiterung der Schutzart und Funktionalität sind verschiedene Zubehörteile verfügbar. Dazu gehören Austrittsfilter in RAL 9005, Ersatzfiltermatten mit einer Ausfilterung ab 95 %, eine Strahlwasserhaube aus Edelstahl, eine Absorbermatte für IP 54, sowie Faltenfilter in Packungen zu fünf Stück. Für eine präzise Temperaturregelung können ein Thermostat, ein Drehzahlregler oder eine digitale Temperaturanzeige und -regelung eingesetzt werden. Eine Blindabdeckung für den Montageausbruch ist ebenfalls erhältlich, falls der Lüfter nicht installiert wird.

Montage und Installation
Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schaltschrank ermöglichen. Der Montageausschnitt beträgt 177 mm (Breite) × 177 mm (Höhe), die Einbautiefe beträgt 84 mm. Die Abmessungen des Geräts sind 204 mm (Breite) × 204 mm (Höhe) × 105 mm (Tiefe). Der elektrische Anschluss erfolgt über Federzugklemmen, wobei bei anderen Modellen der Typ 3237.XXX eine Verbindung über Einzeladern vorgesehen ist. Die Vorsicherung hat eine Nennstromstärke von 2 A.

Vorteile im Betrieb
Der Filterlüfter bietet eine hohe Luftleistung bei geringem Energieverbrauch und ermöglicht eine flexible Anpassung der Schutzart durch zusätzliche Filter und Abdeckungen. Die werkzeuglose Montage und der leichte Filterwechsel durch einen neuen Öffnungsmechanismus am Lamellengitter reduzieren die Wartungszeit. Die Betriebstemperatur liegt zwischen -15 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C, was eine breite Einsatzfähigkeit in verschiedenen Umgebungen gewährleistet.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 110 m³/h, Bei 60 Hz: 125 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 92 m³/h, Bei 60 Hz: 104 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 100 m³/h, Bei 60 Hz: 115 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 75 m³/h, Bei 60 Hz: 86 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 15,4 W, Bei 60 Hz: 15,8 W
Bemessungsstrom max.	Bei 50 Hz: 0,2 A, Bei 60 Hz: 0,21 A
Breite	204 mm
Höhe	204 mm
Tiefe	105 mm
Einbautiefe	84 mm
Montageausschnitt	Ausbruch-Breite: 177 mm, Ausbruch-Höhe: 177 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 51 dB(A), Bei 60 Hz: 54 dB(A)

---
