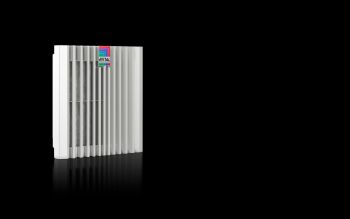

Rittal 3239400 Blue e+ Austrittsfilter EMV, RAL 7035 content_copy

Der Rittal SK 3239.400 ist ein Austrittsfilter für die Schaltschrankklimatisierung, speziell konzipiert zur Verwendung mit Filterlüftern der Baureihe SK 3239.8xx. Das Gerät dient der Abfuhr von Verlustwärme aus Schaltschränken, der Belüftung des Innenraums und dem Schutz temperaturempfindlicher Bauteile. Die Kühlung erfolgt durch direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Die Ausführung erfolgt als Wandanbau mit integrierter EMV-Schutzfunktion, wodurch elektromagnetische Störungen im Betrieb reduziert werden. Die Farbe des Filters ist RAL 7035, einem grau-beigen Standardton, der sich in industriellen Umgebungen gut integriert.

Einsatzbereiche
Der Austrittsfilter ist für den Einsatz in industriellen Schaltschränken vorgesehen, insbesondere in Umgebungen, in denen eine kontrollierte Luftzufuhr und Wärmeabfuhr erforderlich sind. Er wird in Kombination mit Filterlüftern eingesetzt, um die Innentemperatur der Schränke zu regulieren und die Lebensdauer von elektronischen Komponenten zu verlängern. Die Anwendung erfolgt in Bereichen wie der Automatisierungstechnik, der Fertigungsindustrie oder der Energieversorgung, wo eine zuverlässige Klimatisierung von Bedeutung ist.

Funktionen und Ausstattung im Detail

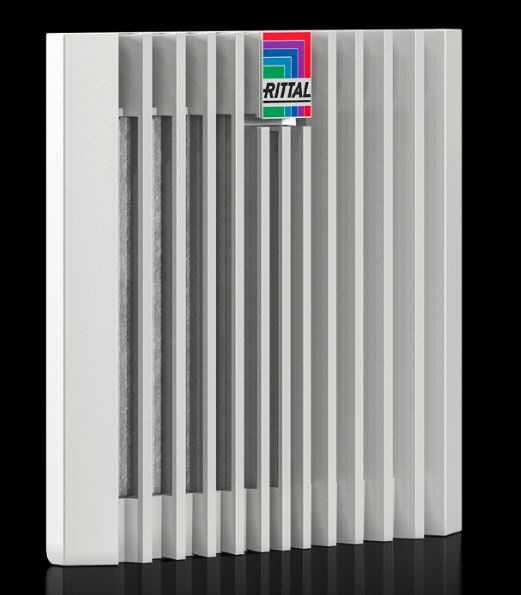

Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel vereinfacht und beschleunigt. Die Montage am Schrank erfolgt durch optimierte Rasthaken, die eine schnellere und präzisere Befestigung ermöglichen. Die Installation ist werkzeuglos möglich, was die Montagezeit reduziert und die Wartung vereinfacht. Der Lieferumfang umfasst den Austrittsfilter sowie eine EMV-Filtermatte, die zur Abschirmung elektromagnetischer Störungen beiträgt.

Technik verständlich erklärt
Die Abmessungen des Filters betragen 204 mm Breite und 204 mm Höhe, wobei die Tiefe 45,8 mm beträgt. Der Montageausschnitt im Schrank erfordert einen Ausbruch von 177 mm Breite und 177 mm Höhe. Die Schutzart nach IEC 60 529 beträgt IP 54 bei Verwendung des Vliesfilters und IP 56 bei zusätzlicher Montage einer Strahlwasserhaube. Die Schutzart nach NEMA umfasst Type 12 mit Vliesfilter sowie Type 3, 3R, 4 und 4X, ebenfalls mit Vliesfilter und Strahlwasserhaube. Diese Schutzarten gewährleisten einen Schutz gegen Staub und Spritzwasser, wodurch der Filter auch in feuchten oder staubbelasteten Umgebungen einsetzbar ist.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für Filterlüfter der Artikelnummer SK 3239.8xx konzipiert. Als Zubehör wird eine Strahlwasserhaube für SK 3239.xxx Edelstahl angeboten, die die Schutzart auf IP 56 und NEMA Type 4/4X erhöht. Zusätzlich ist eine SK EMV Filtermatte für SK 3239.6xx verfügbar, die ebenfalls zur EMV-Abdeckung beiträgt. Die Kombination mit diesen Zubehörteilen erweitert die Einsatzmöglichkeiten und erhöht die Schutzfunktionen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der Montageausschnitt im Schrank muss die Abmessungen von 177 mm Breite und 177 mm Höhe aufweisen. Die Positionierung erfolgt in der Regel an der Rückseite des Schaltschranks, wo die Luftabfuhr erfolgt. Die EMV-Filtermatte wird im Lieferumfang enthalten und muss entsprechend der Anleitung montiert werden, um die elektromagnetische Abschirmung zu gewährleisten.

Vorteile im Betrieb
Der Filter bietet eine zuverlässige Wärmeabfuhr und Belüftung, wodurch die Betriebssicherheit der Schaltschrankinhalte erhöht wird. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die integrierte EMV-Schutzfunktion minimiert Störungen im elektrischen System. Die Schutzarten IP 56 und IP 56 sowie die NEMA-Klassifizierung sorgen für einen sicheren Betrieb in unterschiedlichen Umgebungsbedingungen, einschließlich feuchter oder staubiger Räume.

Allgemein
Ausführung	Wandanbau, EMV
Farbe	RAL 7035
Lieferumfang	Austrittsfilter, EMV-Filtermatte
Montageausschnitt	Ausbruch-Breite: 177 mm, Ausbruch-Höhe: 177 mm
Passend für Artikel-Nr.	SK 3239.8xx
Breite	204 mm
Höhe	204 mm
Tiefe	45,8 mm
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube

---
