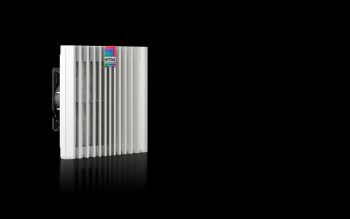

Rittal 3239800 Blue e+ Filterlüfter EMV 100/115 m³/h, 230 V, RAL 70 content_copy

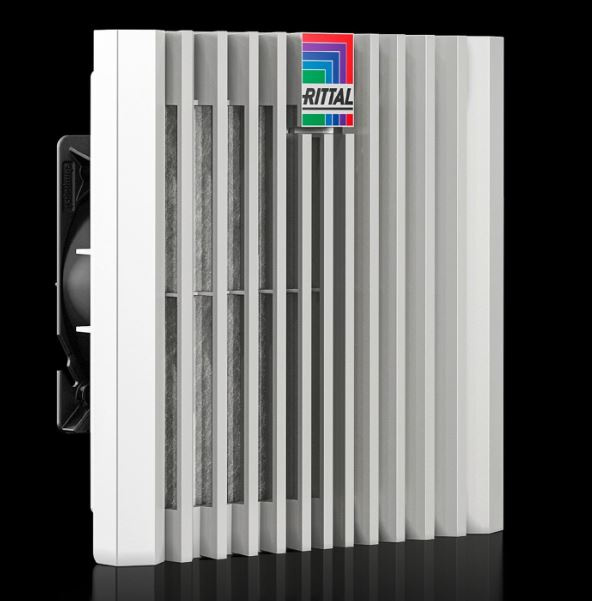

Der Rittal SK 3239.800 ist ein EMV-Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Betriebssicherheit elektronischer Komponenten zu gewährleisten. Das Gerät ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich, was eine visuelle Harmonisierung mit Standard-Schaltschrankfronten ermöglicht. Die Einheit ist komplett einbaufertig und umfasst eine EMV-Filtermatte, die elektromagnetische Störungen reduziert und die Anforderungsstufe 2 nach EN 61587-3 erfüllt.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine gezielte Lüftung von Schaltschränken erforderlich ist, um Wärmeabfuhr und Staubfilterung zu gewährleisten. Er eignet sich insbesondere für Anlagen, die in Bereichen mit erhöhter elektromagnetischer Verträglichkeit (EMV) betrieben werden, wie in der Automatisierungstechnik, der Fertigungsindustrie oder in der Energietechnik. Die integrierte EMV-Schirmung schützt empfindliche elektronische Baugruppen vor Störungen durch elektromagnetische Felder.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Spaltpolmotor, der für eine zuverlässige und leise Luftförderung sorgt. Die Luftleistung beträgt freiblasend 100 m³/h bei 50 Hz und 115 m³/h bei 60 Hz, wobei die Leistung bei Verwendung eines zugehörigen Austrittsfilters inklusive Vliesfilter auf 75 m³/h (50 Hz) bzw. 86 m³/h (60 Hz) abnimmt. Die Schalldruckpegel liegen bei 51 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was eine akustisch angenehme Betriebsweise in sensiblen Umgebungen ermöglicht. Die Bemessungsbetriebsspannung beträgt 230 V, 1~, 50 Hz/60 Hz, wodurch die Einheit in verschiedenen Stromnetzen weltweit einsetzbar ist. Die Nennleistung liegt bei 14,7 W (50 Hz) und 16,5 W (60 Hz), wobei der Bemessungsstrom maximal 0,1 A (50 Hz) bzw. 0,12 A (60 Hz) beträgt.

Technik verständlich erklärt
Die diagonale Lüftertechnik sorgt für eine höhere Druckstabilität, was zu einer gleichmäßigeren und konstanteren Luftverteilung im Schaltschrank führt. Dies verbessert die Kühlleistung und reduziert die Gefahr von lokalen Überhitzungen. Der Öffnungsmechanismus am Lamellengitter ermöglicht einen leichten Filterwechsel, was die Wartung vereinfacht. Die optimierten Rasthaken sorgen für eine schnellere Montage am Schrank, wobei die Einheit werkzeuglos angebracht werden kann. Die Einbautiefe beträgt 84 mm, und der erforderliche Montageausschnitt hat eine Ausbruch-Breite und -Höhe von jeweils 177 mm.

Kompatibilität und Zubehör
Der Lüfter ist mit einem Vliesfilter ausgestattet, das Staub und Partikel zurückhält. Die Schutzart IP 54 wird erreicht, wenn der Vliesfilter installiert ist; bei Verwendung einer Strahlwasserhaube steigt die Schutzart auf IP 56. Entsprechend sind die NEMA-Schutzarten Type 12 (mit Vliesfilter) und Type 3, 3R, 4, 4X (mit Vliesfilter und Strahlwasserhaube) erreichbar. Passendes Zubehör umfasst Blue e+ Austrittsfilter EMV, Strahlwasserhauben aus Edelstahl, Thermostate, Drehzahlregler, digitale Temperaturanzeigen sowie Hygrostaten, die zur präzisen Temperatur- und Feuchteregelung im Schaltschrank eingesetzt werden können.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die Abmessungen der Einheit betragen 204 mm (Breite) × 204 mm (Höhe) × 105 mm (Tiefe). Die Einbautiefe von 84 mm muss im Schrank berücksichtigt werden. Der Montageausschnitt von 177 mm × 177 mm muss im Schrank vorgesehen werden. Die Einheit ist für eine Betriebstemperatur von -15 °C bis 55 °C ausgelegt, wobei die Lagertemperatur bis zu 70 °C betragen darf. Eine Vorsicherung von 2 A ist erforderlich, um die elektrische Sicherheit zu gewährleisten.

Vorteile im Betrieb
Die Kombination aus EMV-Schirmung, hoher Luftleistung und werkzeugloser Montage macht den SK 3239.800 zu einer zuverlässigen Lösung für die Schaltschrankklimatisierung. Die empfohlene Verwendung von Temperaturreglern oder -anzeigen kann die Energieeffizienz erhöhen und die Lebensdauer der Lüftereinheit verlängern, da die Lüfter nur bei Bedarf aktiviert werden. Die integrierte EMV-Filtermatte sorgt für eine hohe Dämpfungswirkung, was die Funktionalität empfindlicher elektronischer Geräte im Schaltschrank unterstützt. Die Schutzart IP 56 (mit Strahlwasserhaube) ermöglicht den Einsatz in feuchten oder staubbelasteten Umgebungen, wie sie in der Industrie häufig vorkommen.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 100 m³/h, Bei 60 Hz: 115 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 75 m³/h, Bei 60 Hz: 86 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 14,7 W, Bei 60 Hz: 16,5 W
Bemessungsstrom max.	Bei 50 Hz: 0,1 A, Bei 60 Hz: 0,12 A
Breite	204 mm
Höhe	204 mm
Tiefe	105 mm
Einbautiefe	84 mm
Montageausschnitt	Ausbruch-Breite: 177 mm, Ausbruch-Höhe: 177 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 51 dB(A), Bei 60 Hz: 54 dB(A)

---
