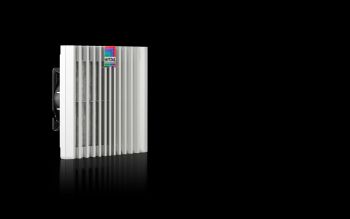

Rittal 3239824 Blue e+ Filterlüfter EMV 100 m³/h, 24 V DC, RAL 7035 content_copy

Der Rittal SK 3239.824 ist ein EMV-Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit aus Kunststoff in der Farbe RAL 7035. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Funktion elektronischer Komponenten zu gewährleisten. Die Einheit ist komplett einbaufertig und umfasst eine EMV-Filtermatte, die elektromagnetische Störungen dämpft und die Anforderungsstufe 2 nach EN 61587-3 erfüllt. Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, was die Installation am Schrank beschleunigt.

Einsatzbereiche
Der Lüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine zuverlässige und störungsarme Belüftung erforderlich ist. Er eignet sich insbesondere für Schaltschränke in Produktionsanlagen, Automatisierungssystemen oder in der Prozessindustrie, wo EMV-Schutz und eine konstante Luftzirkulation wichtig sind. Die Schutzart IP 54 mit Vliesfilter und IP 56 mit zusätzlichem Strahlwasserhaube ermöglichen den Einsatz in Umgebungen mit Staub und spritzendem Wasser, beispielsweise in der Lebensmittelindustrie oder im Außenbereich. Die entsprechenden NEMA-Schutzarten (Type 12, 3, 3R, 4, 4X) unterstreichen die Eignung für unterschiedliche industrielle Anforderungen.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Gleichstrommotor, der eine Luftleistung von 100 m³/h freiblasend (mit Vliesfilter) erreicht. Bei Verwendung eines zusätzlichen Austrittsfilters sinkt die Luftleistung auf 75 m³/h, was durch die erhöhte Luftwiderstandswirkung des Filters bedingt ist. Die Bemessungsbetriebsspannung beträgt 24 V (DC), wobei der maximale Bemessungsstrom 0,27 A beträgt. Die Nennleistung liegt bei 5,7 kW. Die Einheit ist für einen Betriebstemperaturbereich von -15 °C bis 55 °C ausgelegt, wobei die Lagertemperatur bis zu 70 °C betragen darf. Der Schalldruckpegel beträgt 51 dB(A), was eine akustisch angenehme Betriebsweise ermöglicht.

Technik verständlich erklärt

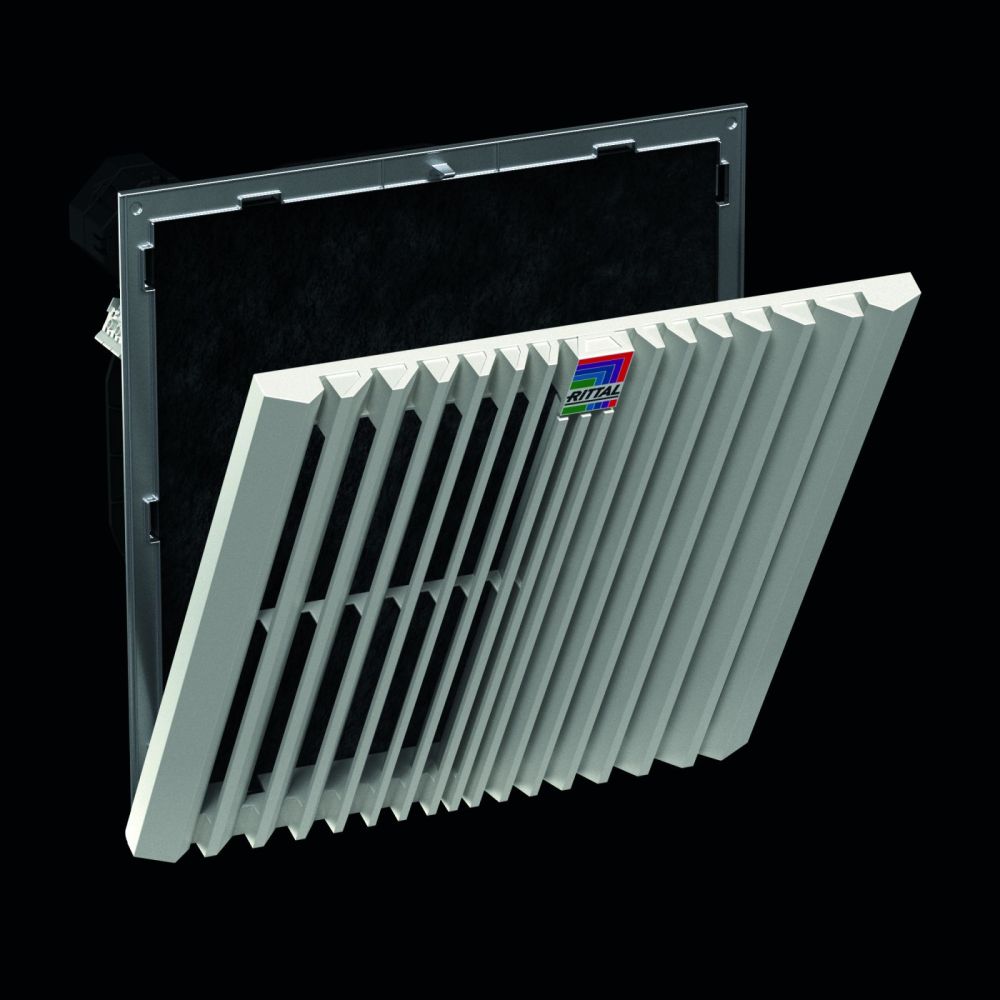

Die diagonale Lüftertechnik sorgt für eine höhere Druckstabilität und ermöglicht eine gleichmäßigere und konstantere Belüftung des Schaltschranks. Dies reduziert Temperaturschwankungen innerhalb des Schrankes und schützt empfindliche Bauteile. Der Öffnungsmechanismus am Lamellengitter erleichtert den Filterwechsel, wodurch die Wartung effizienter gestaltet wird. Die EMV-Filtermatte dient der Abschirmung elektromagnetischer Störungen, die von elektronischen Geräten im Schrank ausgehen können, und schützt somit die empfindliche Elektronik vor Interferenzen.

Kompatibilität und Zubehör
Zur Erweiterung der Funktionalität und Schutzart sind verschiedene Zubehörteile verfügbar. Dazu gehören ein Blue e+ Austrittsfilter EMV in RAL 7035, eine Strahlwasserhaube aus Edelstahl für erhöhte Schutzanforderungen, sowie Thermostate und digitale Temperaturanzeigen zur präzisen Temperaturregelung. Ein Hygrostat ermöglicht die Feuchteregelung im Schrank. Die Kombination mit einem Austrittsfilter und Strahlwasserhaube erhöht die Schutzart auf IP 54 bzw. NEMA Type 3, 3R, 4, 4X.

Montage und Installation
Die Einheit wird werkzeuglos montiert, wobei die optimierten Rasthaken eine schnelle und sichere Befestigung am Schrank ermöglichen. Die Abmessungen betragen 204 mm (Breite) × 204 mm (Höhe) × 105 mm (Tiefe), wobei die Einbautiefe 84 mm beträgt. Der erforderliche Montageausschnitt im Schrank hat eine Ausbruch-Breite und -Höhe von jeweils 177 mm. Die Vorsicherung ist mit einer Sicherungsautomat/Schmelzsicherung von 2 A ausgestattet, um den Lüfter vor Überlastungen zu schützen.

Vorteile im Betrieb
Der Einsatz von Temperaturreglern oder -anzeigen wird empfohlen, um die Energieeffizienz zu verbessern und die Lebensdauer der Geräte zu verlängern. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die Kombination aus EMV-Schutz, hoher Luftleistung und robustem Design macht den Lüfter zu einer zuverlässigen Lösung für die Klimatisierung von Schaltschränken in anspruchsvollen industriellen Umgebungen.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Axial, Gleichstrommotor
Luftleistung freiblasend (mit Vliesfilter)	Bei DC: 100 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei DC: 75 m³/h
Bemessungsbetriebsspannung	24 V (DC)
Nennleistung Pel	Bei DC: 5,7 kW
Bemessungsstrom max.	Bei DC: 0,27 A
Breite	204 mm
Höhe	204 mm
Tiefe	105 mm
Einbautiefe	84 mm
Montageausschnitt	Ausbruch-Breite: 177 mm, Ausbruch-Höhe: 177 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei DC: 51 dB(A)

---
