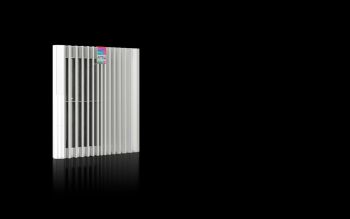

Rittal 3240400 Blue e+ Austrittsfilter EMV, RAL 7035 content_copy

Der Rittal SK 3240.400 ist ein Austrittsfilter für die Schaltschrankklimatisierung, speziell konzipiert zur Verwendung mit Filterlüftern der Typen SK 3240.8xx und SK 3241.8xx. Das Gerät dient der Abfuhr von Verlustwärme aus Schaltschränken, der Belüftung des Innenraums und dem Schutz temperaturempfindlicher Bauteile. Die Kühlung erfolgt durch die direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Die Ausführung erfolgt als Wandanbau mit integrierter EMV-Schutzfunktion, die elektromagnetische Störungen reduziert. Die Farbe ist RAL 7035, ein grau-beiges Standarddesign, das sich in industriellen Umgebungen gut einfügt.

Einsatzbereiche
Der Austrittsfilter ist für den Einsatz in industriellen Schaltschränken vorgesehen, wo eine kontinuierliche Kühlung und Belüftung erforderlich sind. Er wird in Kombination mit Filterlüftern eingesetzt, um die Innentemperatur der Schränke zu regulieren und die Lebensdauer von elektronischen Komponenten zu verlängern. Die Anwendung erfolgt in Umgebungen, in denen eine gewisse Schmutz- und Feuchtigkeitsbelastung vorliegt, jedoch keine direkte Wassereinwirkung oder starker Spritzwasserbelastung. Die Schutzart IP 54 (mit Vliesfilter) und IP 54 (mit Vliesfilter und Strahlwasserhaube) ermöglicht den Einsatz in unterschiedlichen Umgebungsbedingungen. Die NEMA-Schutzarten Type 12, 3, 3R, 4 und 4X (mit entsprechenden Zusatzkomponenten) erweitern die Einsatzmöglichkeiten in industriellen und außenliegenden Anlagen.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel vereinfacht. Die Montage am Schrank erfolgt durch optimierte Rasthaken, die eine schnellere und werkzeuglose Installation ermöglichen. Die werkzeuglose Montage reduziert den Installationsaufwand und die Zeit für Wartungsarbeiten. Der Lieferumfang umfasst den Austrittsfilter sowie eine EMV-Filtermatte, die zur Reduzierung elektromagnetischer Störungen beiträgt. Die Abmessungen des Filters betragen 255 mm Breite, 255 mm Höhe und 45,2 mm Tiefe. Der Montageausschnitt im Schrank erfordert einen Ausbruch von 224 mm Breite und 224 mm Höhe.

Technik verständlich erklärt
Die Funktion des Austrittsfilters basiert auf der kontrollierten Luftabfuhr aus dem Schaltschrank. Die Luft wird über den Filter geleitet, wodurch Schmutzpartikel und Staub zurückgehalten werden. Die EMV-Filtermatte sorgt dafür, dass elektromagnetische Störungen, die durch den Betrieb von elektronischen Geräten im Schrank entstehen, nicht nach außen abgestrahlt werden. Die Schutzarten IP 54 und IP 54 (in Kombination mit Strahlwasserhaube) schützen vor Staub und Spritzwasser, wodurch der Filter auch in feuchten oder staubbelasteten Umgebungen sicher betrieben werden kann. Die NEMA-Schutzarten ermöglichen den Einsatz in verschiedenen industriellen Umgebungen, einschließlich außenliegender Anlagen.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für die Filterlüftertypen SK 3240.8xx und SK 3241.8xx konzipiert. Als Zubehör ist eine Strahlwasserhaube für die Typen SK 3240 und SK 3241 verfügbar, die die Schutzart auf IP 54 und NEMA Type 4/4X erweitert. Zusätzlich ist eine EMV-Filtermatte für die Typen SK 3240/41.6xx erhältlich, die ebenfalls zur EMV-Reduzierung dient. Die Kombination mit diesen Zubehörteilen erweitert die Einsatzmöglichkeiten des Filters in anspruchsvolleren Umgebungen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der Montageausschnitt im Schrank muss 224 mm breit und 224 mm hoch sein. Die Abmessungen des Filters selbst betragen 255 mm Breite, 255 mm Höhe und 45,2 mm Tiefe. Die werkzeuglose Montage reduziert den Installationsaufwand und ermöglicht eine schnelle Wartung.

Vorteile im Betrieb
Der Filter bietet eine einfache und schnelle Wartung durch den neuen Öffnungsmechanismus am Lamellengitter. Die werkzeuglose Montage und die optimierten Rasthaken verringern die Installationszeit. Die EMV-Filtermatte sorgt für eine reduzierte elektromagnetische Störung, was die Betriebssicherheit erhöht. Die Schutzarten IP 54 und IP 54 (mit Strahlwasserhaube) sowie die NEMA-Schutzarten ermöglichen den Einsatz in verschiedenen industriellen Umgebungen, einschließlich außenliegender Anlagen. Die Kombination mit passenden Zubehörteilen erweitert die Funktionalität und den Schutzumfang des Filters.

Allgemein
Ausführung	Wandanbau, EMV
Farbe	RAL 7035
Lieferumfang	Austrittsfilter, EMV-Filtermatte
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Passend für Artikel-Nr.	SK 3240.8xx/3241.8xx
Breite	255 mm
Höhe	255 mm
Tiefe	45,2 mm
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube

---
