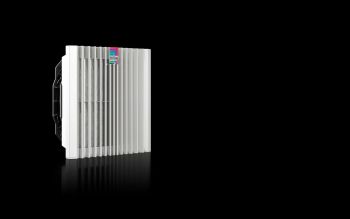

Rittal 3241800 Blue e+ Filterlüfter EMV 225/245 m³/h, 230 V, RAL 70 content_copy

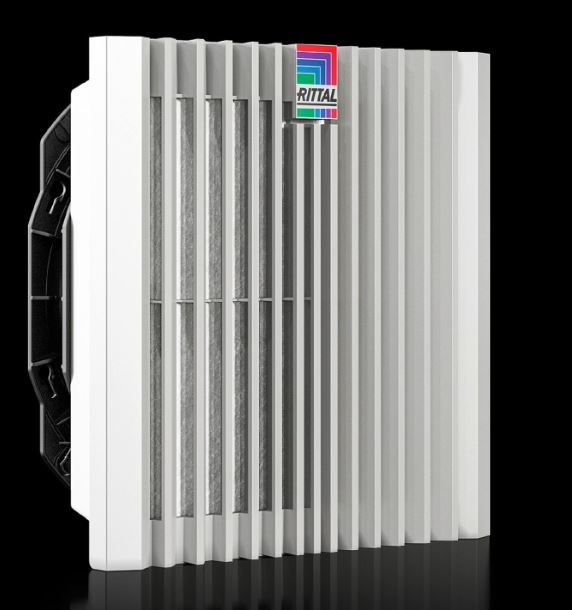

Der Rittal SK 3241.800 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau mit integrierter EMV-Schirmung. Das Gerät dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Betriebssicherheit elektronischer Komponenten zu gewährleisten. Es ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich, was eine visuelle Harmonisierung mit Standard-Schaltschrankfronten ermöglicht. Die Einheit ist komplett einbaufertig und umfasst bereits die EMV-Filtermatte, die eine hohe Schirm- und Dämpfungswirkung bietet und die Anforderungsstufe 2 nach EN 61587-3 erfüllt.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen, die in Bereichen mit erhöhter Staub- oder Feuchtigkeitsbelastung betrieben werden, da er mit Vliesfiltern ausgestattet ist, die Partikel im Luftstrom zurückhalten. Die integrierte EMV-Schirmung schützt empfindliche elektronische Baugruppen vor elektromagnetischen Störungen, was in sensiblen Anwendungen wie der Automatisierungstechnik oder der Prozesssteuerung von Bedeutung ist.

Funktionen und Ausstattung im Detail
Der Lüfter arbeitet mit einer diagonalen Lüftertechnik und einem Spaltpolmotor, was eine höhere Druckstabilität und somit eine gleichmäßigere, konstante Luftzirkulation im Schaltschrank gewährleistet. Die Luftleistung beträgt freiblasend 225 m³/h bei 50 Hz und 245 m³/h bei 60 Hz, wobei die Werte bei Verwendung des zugehörigen Austrittsfilters inklusive Vliesfilter auf 173 m³/h (50 Hz) bzw. 187 m³/h (60 Hz) abnehmen. Die Bemessungsbetriebsspannung liegt bei 230 V, 1~, 50 Hz/60 Hz, was eine universelle Verwendung in verschiedenen Stromnetzen ermöglicht. Die Nennleistung beträgt 43,2 W bei 50 Hz und 54,5 W bei 60 Hz, wobei der maximale Bemessungsstrom 0,27 A (50 Hz) bzw. 0,32 A (60 Hz) beträgt. Die Einheit ist mit einer Vorsicherung von 4 A ausgestattet, die einen Schutz vor Überlastungen bietet.

Technik verständlich erklärt
Die diagonale Lüftertechnik sorgt dafür, dass der Luftstrom gleichmäßig und stabil durch den Schaltschrank geführt wird, was eine effiziente Kühlung der darin installierten Baugruppen ermöglicht. Die EMV-Filtermatte reduziert elektromagnetische Störungen, die durch die Belüftungseinheit selbst oder von außen aufgenommen werden könnten. Die Kunststoffausführung gewährleistet eine hohe mechanische Stabilität bei geringem Gewicht. Die werkzeuglose Montage und die optimierten Rasthaken ermöglichen eine schnelle und einfache Installation am Schaltschrank. Der Öffnungsmechanismus am Lamellengitter erleichtert den Filterwechsel, was die Wartung vereinfacht.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Funktionalität zu erweitern. Dazu gehören Austrittsfilter EMV in RAL 7035, die die Luftreinigung verbessern, sowie Thermostate und Drehzahlregler, die die Lüfterdrehzahl je nach Innentemperatur anpassen. Eine digitale Temperaturanzeige und -regelung ermöglicht eine präzise Überwachung und Steuerung. Für erhöhte Schutzanforderungen kann eine Strahlwasserhaube aus Edelstahl verwendet werden, die die Schutzart auf IP 56 (nach IEC 60 529) oder NEMA Type 3, 3R, 4, 4X (mit Vliesfilter und Strahlwasserhaube) erhöht. Ein Hygrostat kann zur Feuchteregelung eingesetzt werden.

Montage und Installation
Die Einheit wird als Wandanbau montiert und erfordert einen Montageausschnitt von 224 mm Breite und 224 mm Höhe. Die Einbautiefe beträgt 108 mm, wobei die Gesamtabmessungen 255 mm (B) × 255 mm (H) × 129 mm (T) betragen. Die werkzeuglose Montage und die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung am Schaltschrank. Die Installation erfolgt direkt an der Schrankfront, wobei die Luftzufuhr durch das integrierte Lamellengitter erfolgt.

Vorteile im Betrieb
Der Betriebstemperaturbereich liegt zwischen -30 °C und 55 °C, was eine Verwendung in klimatisch unterschiedlichen Umgebungen ermöglicht. Die Lagertemperatur kann bis zu 70 °C betragen. Der Schalldruckpegel beträgt 53 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was eine akustisch angenehme Betriebsweise gewährleistet. Die Empfehlung zur Verwendung von Temperaturreglern oder -anzeigen dient der Energieeffizienz und der Verlängerung der Lebensdauer des Geräts, da eine gezielte Lüftersteuerung unnötigen Betrieb vermeidet. Die Schutzart IP 54 (mit Vliesfilter) und IP 56 (mit Vliesfilter und Strahlwasserhaube) sowie die entsprechenden NEMA-Typen (Type 12, 3, 3R, 4, 4X) sichern den Betrieb in verschiedenen Umgebungen ab.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Diagonal, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 225 m³/h, Bei 60 Hz: 245 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 173 m³/h, Bei 60 Hz: 187 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 43,2 W, Bei 60 Hz: 54,5 W
Bemessungsstrom max.	Bei 50 Hz: 0,27 A, Bei 60 Hz: 0,32 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 53 dB(A), Bei 60 Hz: 54 dB(A)

---
