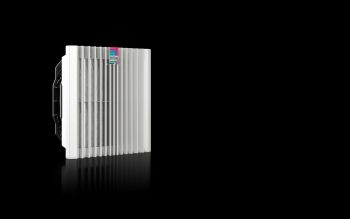

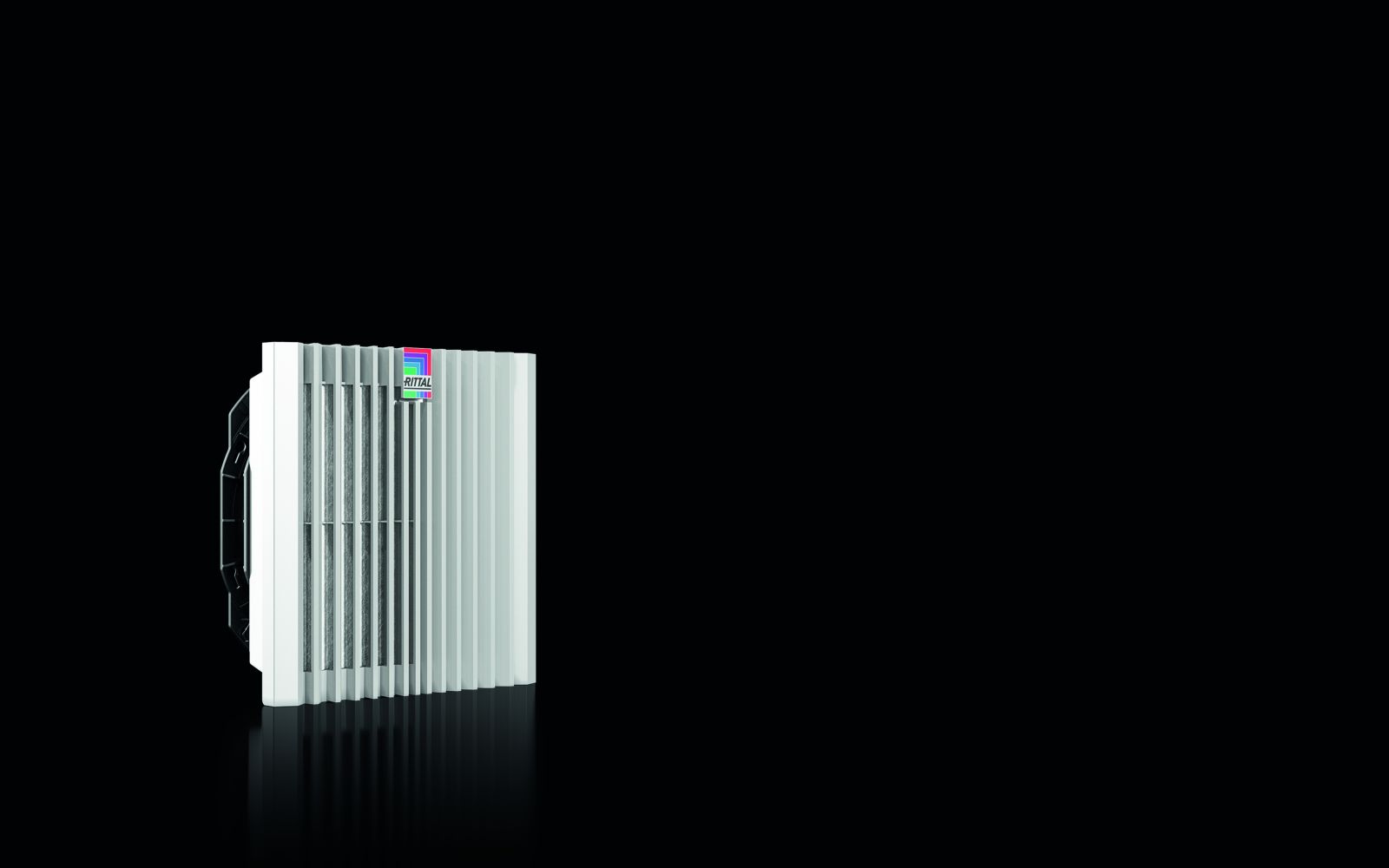

Rittal 3241810 Blue e+ Filterlüfter EMV 225/245 m³/h, 230 V, RAL 70 content_copy

Der Rittal SK 3241.810 ist ein Filterlüfter mit EMV-Schirmung, ausgelegt für die Schaltschrankklimatisierung in industriellen Anwendungen. Das Gerät wird als Wandanbau montiert und dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Die Einheit ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich, was eine visuelle Harmonisierung mit Standard-Schaltschrankfronten ermöglicht. Die Lieferung erfolgt als komplett einbaufertige Einheit, inklusive einer EMV-Filtermatte, die eine hohe Schirm- und Dämpfungswirkung bietet und die Anforderungsstufe 2 nach EN 61587-3 erfüllt.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung erforderlich ist. Er eignet sich insbesondere für Schaltschränke in Produktionsanlagen, Automatisierungssystemen oder in der Fertigungstechnik, wo elektronische Baugruppen vor Überhitzung geschützt werden müssen. Die integrierte EMV-Schirmung minimiert elektromagnetische Störungen, die von anderen Geräten im Schrank ausgehen können, und schützt empfindliche Steuerungen und Sensoren. Die Einheit ist für den Einsatz in Innen- und Außenbereichen geeignet, wenn zusätzliche Schutzmaßnahmen wie eine Strahlwasserhaube verwendet werden.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine diagonale Lüftertechnik mit einem Spaltpolmotor, die eine höhere Druckstabilität gewährleistet und somit eine gleichmäßigere und konstantere Luftzirkulation im Schaltschrank ermöglicht. Die Luftleistung beträgt freiblasend 225 m³/h bei 50 Hz und 245 m³/h bei 60 Hz, wobei die Luftleistung bei Verwendung eines zugehörigen Austrittsfilters inklusive Vliesfilter auf 173 m³/h (50 Hz) bzw. 187 m³/h (60 Hz) abnimmt. Die Bemessungsbetriebsspannung beträgt 115 V, 1~, 50 Hz/60 Hz, wobei der Bemessungsstrom maximal 0,54 A (50 Hz) bzw. 0,6 A (60 Hz) beträgt. Die Nennleistung liegt bei 43,4 kW (50 Hz) und 52,2 kW (60 Hz). Die Einheit ist für eine Betriebstemperatur von -30 °C bis 55 °C ausgelegt und kann bei -30 °C bis 70 °C gelagert werden.

Technik verständlich erklärt
Die EMV-Schirmung sorgt dafür, dass elektromagnetische Störungen, die von elektrischen Geräten im Schrank ausgehen, nicht nach außen abgestrahlt werden und gleichzeitig externe Störungen vom Schrank ferngehalten werden. Die diagonale Lüftertechnik sorgt für eine gleichmäßige Luftverteilung, was besonders bei größeren Schaltschränken wichtig ist, um Hotspots zu vermeiden. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schrank ermöglichen. Der Filterwechsel wird durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert, was die Wartung vereinfacht. Der Schalldruckpegel beträgt 53 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was für eine industrielle Umgebung akzeptable Geräuschemissionen darstellt.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Funktionalität zu erweitern. Dazu gehören ein Blue e+ Austrittsfilter EMV in RAL 7035, der die Luftreinigung verbessert, sowie ein Thermostat oder eine digitale Temperaturanzeige und -regelung, die eine automatisierte Temperaturregelung ermöglichen. Ein Drehzahlregler kann zur Anpassung der Lüfterdrehzahl an den tatsächlichen Kühlbedarf eingesetzt werden. Für erhöhte Schutzanforderungen kann eine Strahlwasserhaube aus Edelstahl verwendet werden, die die Schutzart auf IP 56 (nach IEC 60 529) oder NEMA Type 3, 3R, 4, 4X erhöht. Ein Hygrostat kann zur Feuchtigkeitsregelung im Schrank eingesetzt werden.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Der Montageausschnitt beträgt 224 mm (Breite) x 224 mm (Höhe), die Einbautiefe beträgt 108 mm. Die Abmessungen der Einheit sind 255 mm (Breite) x 255 mm (Höhe) x 129 mm (Tiefe). Die Einheit ist für eine einfache Installation konzipiert, wobei die optimierten Rasthaken eine schnelle Befestigung ermöglichen. Die Vorsicherung ist mit einer Sicherungsautomat/Schmelzsicherung von 4 A ausgestattet, um den Lüfter vor Überlastungen zu schützen.

Vorteile im Betrieb
Der Einsatz des Rittal SK 3241.810 bietet eine zuverlässige und wartungsfreundliche Belüftungslösung für Schaltschränke. Die EMV-Schirmung sorgt für eine stabile elektrische Umgebung, während die diagonale Lüftertechnik eine gleichmäßige Luftverteilung gewährleistet. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die Empfehlung zur Verwendung von Temperaturreglern oder -anzeigen dient der Energieeffizienz und der Verlängerung der Lebensdauer der Lüftereinheit. Die Schutzart IP 54 (mit Vliesfilter) oder IP 54 (mit Strahlwasserhaube) macht den Lüfter für vielfältige Einsatzbedingungen geeignet, einschließlich feuchter oder staubreicher Umgebungen.

Schutzart und Normen
Die Schutzart IP 54 (nach IEC 60 529) wird erreicht, wenn der Lüfter mit einem Vliesfilter betrieben wird. Mit zusätzlicher Strahlwasserhaube steigt die Schutzart auf IP 54. Die entsprechenden NEMA-Schutzarten sind Type 12 (mit Vliesfilter) und Type 3, 3R, 4, 4X (mit Vliesfilter und Strahlwasserhaube). Die Einheit erfüllt die Anforderungsstufe 2 nach EN 61587-3, was eine hohe EMV-Schirmwirkung garantiert. Die Betriebstemperaturbereiche und die Schutzarten machen den Lüfter für den Einsatz in Innen- und Außenbereichen geeignet, sofern die entsprechenden Zusatzkomponenten verwendet werden.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Diagonal, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 225 m³/h, Bei 60 Hz: 245 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 173 m³/h, Bei 60 Hz: 187 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 43,4 kW, Bei 60 Hz: 52,2 kW
Bemessungsstrom max.	Bei 50 Hz: 0,54 A, Bei 60 Hz: 0,6 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 53 dB(A), Bei 60 Hz: 54 dB(A)

---
