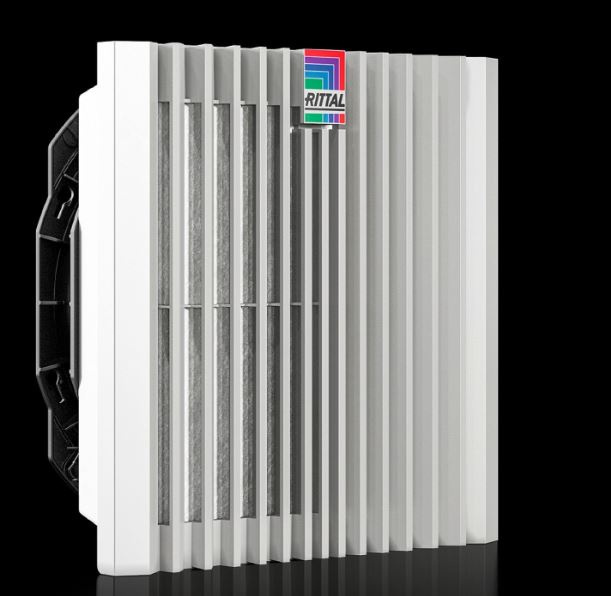

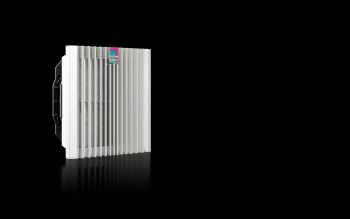

Rittal 3240700 Blue e+ Filterlüfter 218/191 m³/h, 230 V, RAL 7035 content_copy

Der Rittal SK 3240.700 ist ein Filterlüfter der Blue e+ Serie, ausgelegt für die Schaltschrankklimatisierung in industriellen Anwendungen. Er dient der kontrollierten Belüftung von Schaltschränken, um eine gleichmäßige Abkühlung der darin installierten elektronischen Komponenten zu gewährleisten. Die Einheit ist als Wandanbau konzipiert und wird werkzeuglos montiert, wodurch die Installation am Schrank beschleunigt wird. Das Gehäuse besteht aus Kunststoff in der Farbe RAL 7035, was eine robuste und gleichzeitig optisch einheitliche Integration in industrielle Umgebungen ermöglicht. Im Lieferumfang ist eine komplett einbaufertige Einheit inklusive Faltenfilter enthalten, die direkt zur Nutzung bereit ist.

Einsatzbereiche
Der Filterlüfter eignet sich für den Einsatz in Schaltschränken, die einer kontinuierlichen Belüftung bedürfen, um die Betriebstemperatur der elektronischen Baugruppen innerhalb des zulässigen Bereichs von -30 °C bis 55 °C zu halten. Er ist besonders geeignet für Anlagen in der Fertigungsindustrie, der Energieversorgung oder der Automatisierungstechnik, wo eine zuverlässige Kühlung und gleichzeitige Schutzfunktion gegen Staub und Fremdkörper erforderlich sind. Die Schutzart IP 54 ist standardmäßig gewährleistet, wobei durch zusätzliche Komponenten wie Absorbermatte oder Strahlwasserhaube höhere Schutzstufen bis IP 54 erreicht werden können. Entsprechend den NEMA-Normen bietet die Einheit Schutzklasse Type 12 mit Vlies- oder Faltenfilter, sowie Type 3, 3R, 4 und 4X, wenn mit Strahlwasserhaube kombiniert.

Funktionen und Ausstattung im Detail
Der Lüfter arbeitet mit einer Diagonallüftertechnik, die durch eine höhere Druckstabilität eine konstantere und gleichmäßigere Luftströmung im Schaltschrank gewährleistet. Die diagonale Ausströmrichtung sorgt für eine bessere Wärmeabfuhr und vermeidet lokale Überhitzungen. Die Luftleistung beträgt freiblasend 218 m³/h bei 50 Hz und 191 m³/h bei 60 Hz, wenn der mitgelieferte Faltenfilter installiert ist. Bei Verwendung eines Vliesfilters sinkt die Luftleistung auf 175 m³/h (50 Hz) bzw. 157 m³/h (60 Hz). Die Luftleistung verringert sich weiter, wenn ein Austrittsfilter hinzugefügt wird, wobei die Werte bei 191 m³/h (50 Hz) bzw. 161 m³/h (60 Hz) mit Faltenfilter und 130 m³/h (50 Hz) bzw. 112 m³/h (60 Hz) mit Vliesfilter liegen. Die Nennleistung beträgt 33,1 W bei 50 Hz und 37,3 W bei 60 Hz, der Bemessungsstrom max. 0,2 A bzw. 0,21 A. Die Vorsicherung ist mit 2 A ausgelegt.

Technik verständlich erklärt
Der Ventilator ist ein Spaltpolmotor, der für eine zuverlässige und wartungsarme Betriebsweise ausgelegt ist. Die Luft wird über einen Faltenfilter geführt, der Staub und Partikel aus der Zuluft filtert, um die Innenraumreinheit des Schaltschranks zu erhalten. Der Filterwechsel erfolgt durch einen neuen Öffnungsmechanismus am Lamellengitter, der den Austausch vereinfacht. Die Montage erfolgt über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schrank ermöglichen. Der elektrische Anschluss erfolgt über Federzugklemmen, was eine werkzeuglose Installation gewährleistet. Die Betriebsspannung beträgt 230 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Der Schalldruckpegel liegt bei 48 dB(A) bei 50 Hz und 45 dB(A) bei 60 Hz, was eine akustisch angenehme Betriebsweise in der Nähe des Schaltschranks ermöglicht.

Kompatibilität und Zubehör
Der Filterlüfter kann mit verschiedenen Zubehörteilen kombiniert werden, um die Funktionalität und den Schutzgrad zu erweitern. Dazu gehören Austrittsfilter in RAL 7035, Strahlwasserhauben aus Edelstahl, Faltenfilter und Vliesfilter in verschiedenen Ausführungen, sowie Filtermatten-Spender für den einfachen Austausch. Zusätzlich sind Thermostate, Drehzahlregler und digitale Temperaturanzeige- und -regelungseinheiten verfügbar, um die Luftzufuhr temperaturabhängig zu steuern. Die Blindabdeckung SK 3240020 kann verwendet werden, um Montageausbrüche zu verschließen, wenn kein Lüfter installiert ist.

Montage und Installation
Die Montage erfolgt werkzeuglos an einer Fläche, wobei der Montageausschnitt eine Ausbruch-Breite und -Höhe von jeweils 224 mm erfordert. Die Einbautiefe beträgt 108 mm, die Gesamtabmessungen der Einheit sind 255 mm (Breite) × 255 mm (Höhe) × 129 mm (Tiefe). Die Einheit ist für den Einsatz in Schaltschränken ausgelegt, die eine ausreichende Befestigungsmöglichkeit bieten. Die Installation erfolgt durch Einrasten der Rasthaken in die vorgesehenen Öffnungen, wodurch eine stabile Befestigung gewährleistet ist.

Vorteile im Betrieb
Der Rittal SK 3240.700 bietet eine hohe Luftleistung bei geringem Energieverbrauch und akustisch geringer Belastung. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die integrierte Filtertechnik schützt die elektronischen Baugruppen im Schaltschrank vor Verschmutzung. Die hohe Druckstabilität der Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung, was die Lebensdauer der installierten Komponenten verlängert. Die Einheit ist für den Einsatz in Umgebungen mit erhöhter Staubbelastung oder Feuchtigkeit geeignet, insbesondere wenn mit zusätzlichen Schutzkomponenten wie Strahlwasserhaube oder Absorbermatte kombiniert.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 218 m³/h, Bei 60 Hz: 191 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 191 m³/h, Bei 60 Hz: 161 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 175 m³/h, Bei 60 Hz: 157 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 130 m³/h, Bei 60 Hz: 112 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 33,1 W, Bei 60 Hz: 37,3 W
Bemessungsstrom max.	Bei 50 Hz: 0,2 A, Bei 60 Hz: 0,21 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 48 dB(A), Bei 60 Hz: 45 dB(A)

---
